電力分析儀（電力品質分析儀） PQ3198
-
-
對地最大額定電壓
300～1000V rms 絕緣導體 -
-
-
-
-
-
一台儀器可同時記錄並分析電源問題，符合PQA的國際標準
- 符合全球標準檢查電能品質問題（IEC61000-4-30 ClassA）
- 連續進行高精度的測量（V：標準電壓的±0.1%，A：±0.1% rdg. ±0.1% f.s. W：±0.2% rdg. ±0.1% f.s.）
- 還可測量高次諧波成分，電壓測量高達80kHz的寬頻帶
- 突波電壓峰值最大6000V，可測量最高700kHz
- 可測量最高AC 6000 A
- (ch1, ch2, ch3)和ch4可進行2系統的電力測量、效率演算
- 簡單測量變頻器，基本頻率40〜70Hz, 載波頻率〜20kHz
- 使用標配軟體PQ ONE，簡單製作報告
- 使用GPS選件，可保證多台儀器間的數據同步
電力分析儀（電力品質分析儀）PQ3198【產品特徵】
▍支援IEC 61000-4-30 Ed. 3 Class A
IEC61000-4-30規定了電源品質測量方法的國際標準，符合此標準認證的設備，可獲得高信賴性並具備重視性的測量結果。
▍用於設備的電源故障分析
記錄趨勢的同時捕捉瞬間停電、電壓下降、頻率變動等所有電源異常。
相當適合用於調查預期外的設備故障或突然停止的原因。
▍用於電力系統的電力品質記錄
可記錄波動劇烈的可再生能源或EV充電樁，與電力系統連接時的電壓、電流、功率、諧波、閃變等。另外，可使用附屬的軟體PQ ONE輕鬆地進行分析。
▍用於AC/DC的功率測量

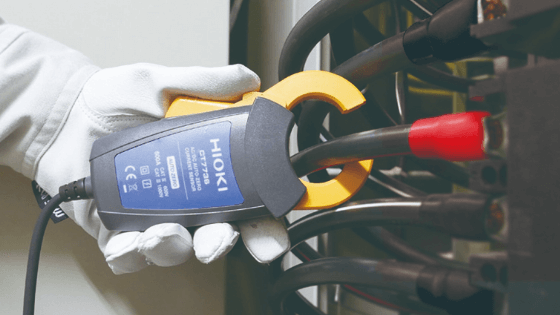

搭配AC/DC自動調零電流感測器使用，即可準確、並長時間地測量DC電流。
主機可供電給感測器，無須額外準備電源。

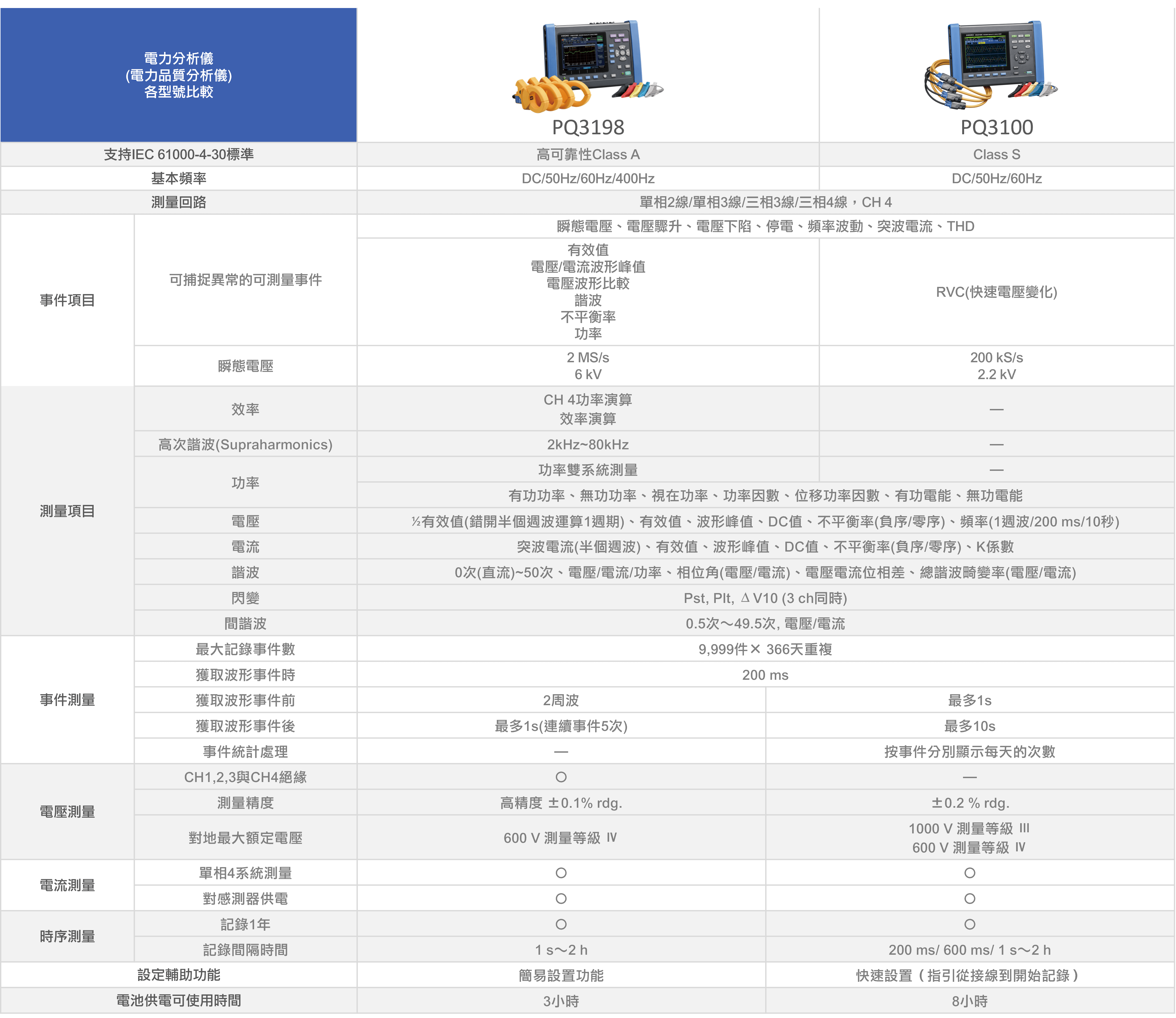

PQ3198及PQ3100之規格比較(點擊這裡展開)
電力分析儀（電力品質分析儀） PQ3198【基本介紹】
▍電力品質的監視、排錯、能源管理

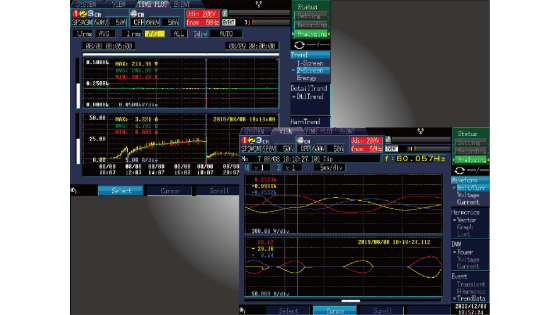

Logging與波形記錄

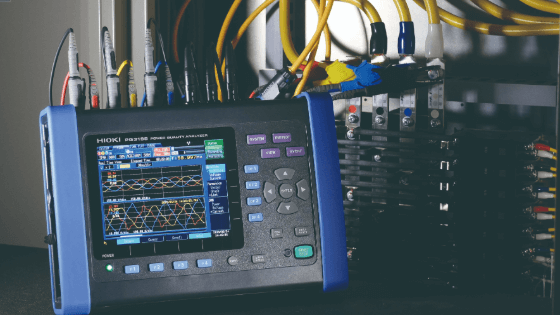

PQ3198是能夠同時進行電力品質異常(事件)的波形擷取與電力記錄的三相電力分析儀(電源品質分析儀)。
最多可記錄9999件的電力品質異常(事件)及最長1年的趨勢數據。
簡單設定
preset
依照用途選擇preset，便會自動設定記錄條件。
配線及連接指南
本主機會自動確認配線狀態，在螢幕上顯示結果。
透過簡單的設定，確實捕捉電源異常

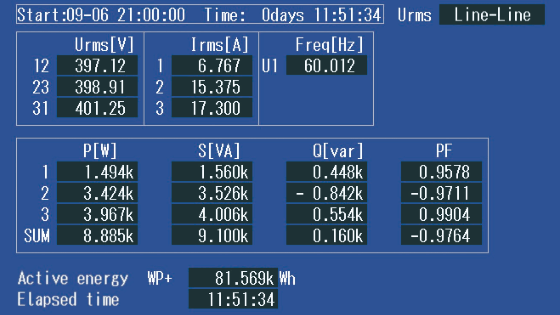

可同時測量電力或諧波、異常現象的波形等各項參數。
事件項目：
點擊項目可觀看說明

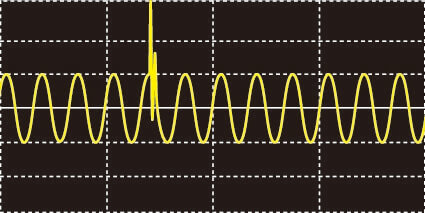

瞬態電壓▽
捕捉由雷擊、斷路器、繼電器觸點故障，或關閉等引起的電壓瞬間峰值的現象。

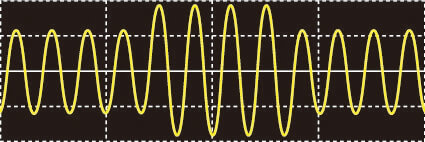

電壓驟升(電壓上升)▽
捕捉雷擊時，或重載電力線路開關時等情況下發生的暫態性的電壓上升現象。

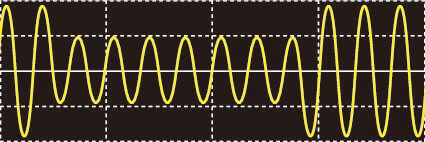

電壓下陷(電壓下降)▽
捕捉馬達啟動等，由於負載突然發生大突波電流，而電壓在短時間內急遽下降的現象。

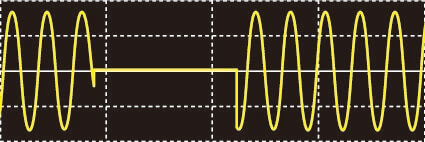

停電▽
捕捉雷擊造成的輸電停止或電源短路引起的斷路器跳閘等，此類停止供電的現象。
頻率波動▽
捕捉由於負載變化太大引起頻率波動，造成發電機的工作不穩定的現象。

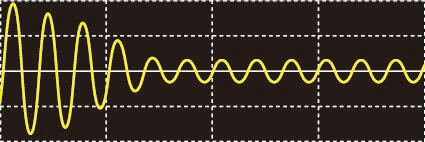

突波電流▽
捕捉打開電氣設備或馬達等電源時，機器啟動時流過暫時性的大電流現象。

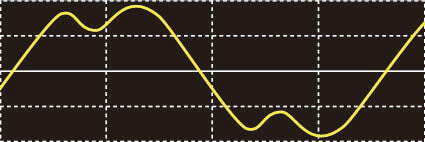

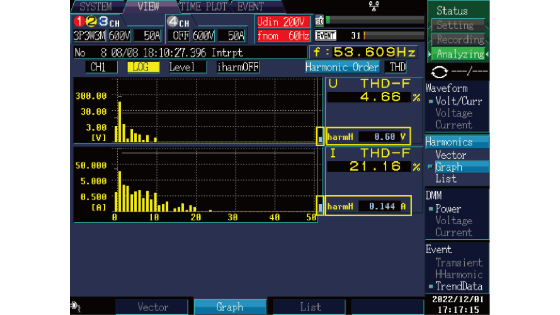

諧波▽
捕捉由半導體控制裝置引起的電壓/電流波形失真的現象。

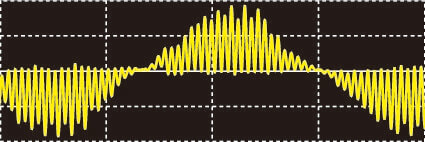

高次諧波(Supraharmonics)▽
捕捉電子設備電源配備的半導體控制裝置等帶來的雜訊成分造成的電壓・電流波形失真的現象。
不平衡▽
可以觀測到由於三相電源各相所連接的負載的增減，或是不均衡的設備機器的運作，僅在特定的相位元上負載變大，發生電壓・電流波形畸變、電壓下降或負序電壓的狀態。
▍符合國際規格

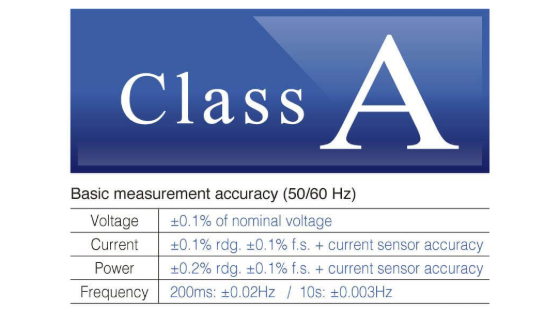

符合國際規格IEC 61000-4-30 Ed.3 Class A
PQ3198符合IEC 61000-4-30 Ed.3 Class A規格。
對於無間斷的連續演算、驟升、驟降、停電等事件的檢出方法、使用GPS(選項)進行時間同步等，可依照規格進行測量。
什麼是Class A
Class A是由國際規格IEC 61000-4-30所定義。這是為了讓不同測量儀器所測得的結果，可拿來比較、討論，而針對電源品質參數、精度、規格的適合度等進行規定。

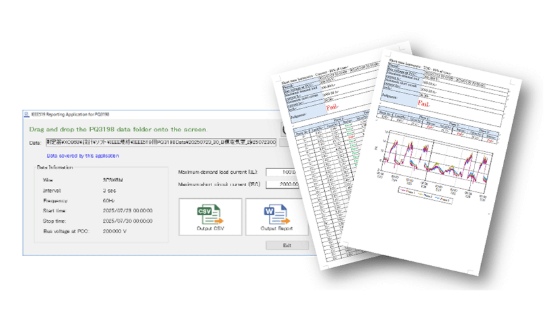

符合IEEE 519的諧波測量
PQ3198可透過免費軟體，製作符合國際規格IEEE 519要求的諧波測量報告。
可從Very short time (3 秒)、Short time (10 分) harmonic、TDD、THD選擇報告項目。
EN50160判斷功能(PQ ONE)
根據趨勢間隔期間的電壓波動來評估、分析、判斷數據是否符合EN 50160標準。
使用者還可以自定義判斷標準和參數。
▍2系統的測量

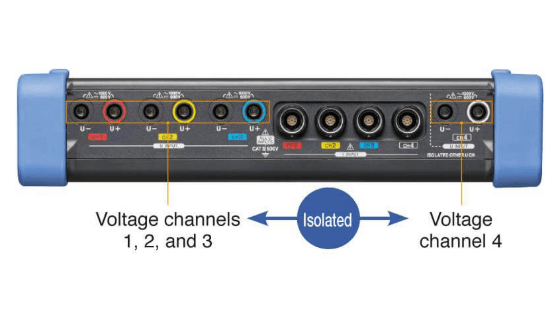

電壓CH1,2,3與CH4為絕緣狀態，因此可進行2系統的電力測量、效率測量。

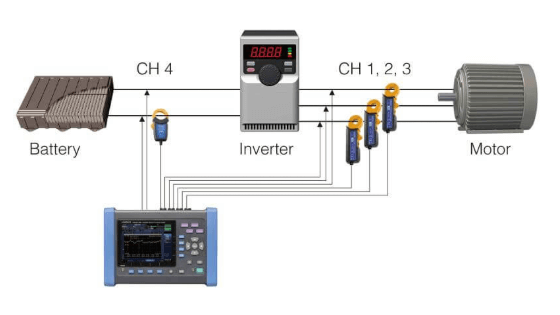

簡單的變頻器測量
如果是 DC-三相變頻器，還可以測量效率。
*如需更高精度的變頻器測量， 推薦您使用HIOKI的功率計(電力計) PW6001 或 PW3390。
確認 EV 汽車快速充電樁的電源品質
▍其他功能
高次諧波 (Supraharmonics)測量
高次諧波 (Supraharmonics)的成分裡包含了數kHz以上的雜訊成分。而這些雜訊成分，是來自於在機器的電源使用半導體元件時，電壓及電流波形產生失真而導致的。PQ3198可測量2 kHz～80 kHz的高次諧波 (Supraharmonics)成分。

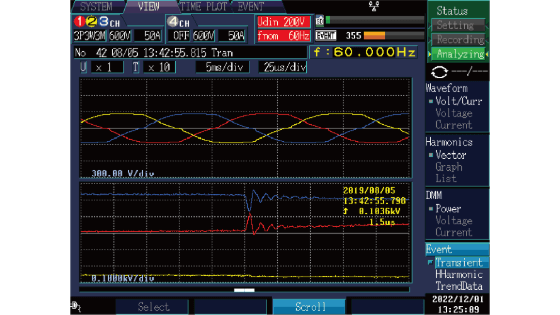

高速突波測量
打雷、斷路器的損壞、斷路器或繼電器的開關，都會產生突波電壓。經常發生於急遽電壓變化及電壓高峰時。 PQ3198能夠在0.5μs（2 MS/s）如此短時間內，測量最大6000 V的突波電壓。
400 Hz線路測量
除了50/60 Hz，PQ3198還可測量400 Hz的線路頻率。

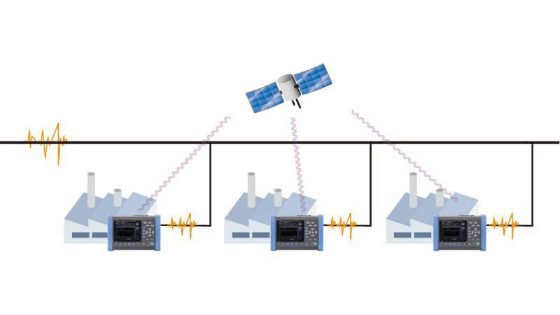

GPS時間同步
使用 GPS 選件 PW9005 可以以 UTC 標準時間作為標準，調整設備內部時間、去除設備造成的時間差。
即使使用多個設備進行測量，也能確保分析現象的同步性。
▍以PC進行分析、報告製作
PQ ONE 電能品質分析軟體
即使是不同場所、不同日期時間所測得的數據，也可以以資料夾分類，批次讀取。
・快速報告功能
可匯總多個資料的趨勢圖並輸出報告。
可應用於重複記錄時的不同日期比較、多個地點的資料比較等。
・分析資料一覽顯示
詳細顯示事件統計、事件清單、事件圖形等測量資料。
可選擇需要的項目進行報告輸出。
|
事件統計顯示(PQ ONE)
|

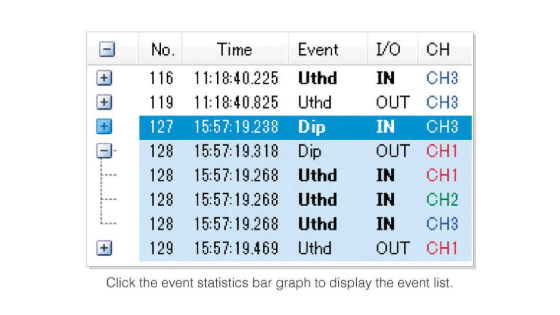

事件清單顯示(PQ ONE)
|
|
| 發生狀況可依日期別、時間別來統計顯示，能夠較快找出容易發生在特定的時間區間及特定週期的異常現象。 另外，也可符合美國的電源品質管理標準ITIC（CBEMA）的曲線分析(容差曲線)。 |
將事件的發生狀況依日期別或時間別來統計顯示。容易發現在特定時間段或特定週期發生的電源異常。 | |

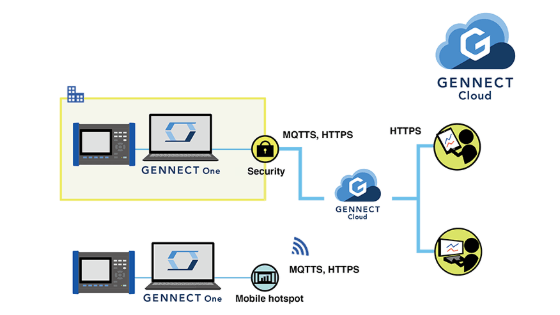

▍遠端監視
「GENNECT One」是可以將LAN網路內的複數測量儀器批次管理的免費Windows軟體。再搭配HIOKI的雲端服務「GENNECT Cloud」一齊使用，從LAN網路外也可進行遠端測量。另外，若使用GENNECT Cloud的付費功能，更可以遠端操作測量儀器。
▍追求更高品質的測量，提供豐富的感測器選擇
寬量程，適合廣泛用途
可應用於從 CT 2次側到大電流配線等廣泛用途。
CT7136 可選 50 A/500 A 2檔量程，柔性電流感測器可選 50 A/ 500 A/ 5000A 3檔量程。
有效測量範圍為量程的 120%，因此使用柔性電流感測器時最大可測量 6000A。
無需外部電源便可連接感測器
可以從主機直接進行供電，無需 AC 適配器便可使用AC/DC 感測器以及柔性電流感測器。

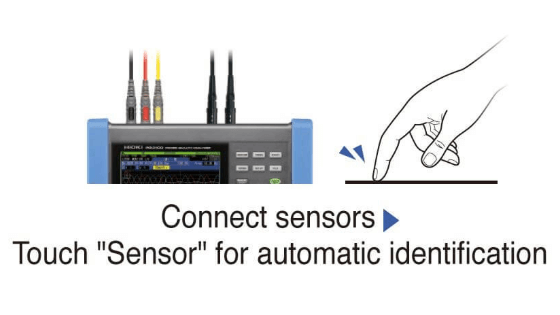

感測器自動識別功能，避免誤測量
連接電流感測器後，只需按下檢測鍵，即可自動識別感測器的類型和最大電流量程。
PQ3198
基本參數
| 測量線數 | 除了單相2線/單相3線/三相3線/三相4線，另外ch4測量電壓/電流（直流或交流） |
|---|---|
| 電壓量程 | ch1~ch3：電壓測量600.00Vrms，瞬間電壓測量峰值6.0000kV ch：600.00Vrms或DC，瞬間電壓測量峰值6.0000kV |
| 電流量程 | AC500.00mA~5.0000kA（測量範圍根據使用的感測器不同而不同） |
| 功率量程 | 300.00W~3.0000MW（根據使用的電壓、電流量程自動決定） |
| 基本精度 | 電壓：±0.1% rdg. 電流：±0.2% rdg. ±0.1% f.s. + 電流感測器精度 有功功率：±0.2% rdg. ±0.1% f.s. +電流感測器精度 |
| 測量功能 | 1,瞬間過電壓：2MHz採樣率 2,頻率1個波形：從1個波形開始運算 200kHz採樣率 3,電壓1/2有效值、電流1/2有效值：每錯開半個波形的1個波形運算 4,電壓上升、電壓下降、瞬間中斷：電壓1/2有效值時檢測 5,衝擊電壓：電壓1/2有效值時檢測 6,電壓波形比較：自動生成並比較判斷區域 7,瞬間閃變值：符合IEC61000-4-15 8,頻率：從10個波形、12個波形開始運行 40~70Hz 9,頻率10秒間：從10秒間的波形開始運算 40~70Hz 10,電壓波形峰值、電流波形峰值 11,電壓、電流、有功功率、視在功率、無功功率、有功累積功率、無功累積功率、功率因數、位移功率因數、電壓不平衡度、電流不平衡度 12,高次諧波（電壓/電流）：2k~80kHz頻帶 13,諧波/相位角（電壓/電流），諧波功率：第0次~第50次 14,諧波電壓電流相位差：第1次~第50次 15,綜合諧波畸變率（電壓/電流） 16,間諧波（電壓/電流）：第0.5次~第49.5次 17,K因素（倍增率） 18,V10閃變，IEC閃變（短/長） |
| 最長記錄時間 | 反復功能ON時：1年，最多記錄事件數：55000件（1周最多1000件） 反復功能OFF時：35天，最多記錄時間數：1000件 |
| 介面 | SD/SDHC卡（最大32GB），RS-232C，LAN（HTTP伺服器功能），USB2.0 |
| 顯示 | 6.5英寸TFT彩色LCD（640×480點） |
| 電源 | AC適配器Z1002（100~240V，額定1.7A，50/60Hz）電池組Z1003（連續使用時間180分鐘，通過連接AC適配器充電，充電時間為5小時30分） |
| 體積和重量 | 300W× 211H× 68D mm, 2.6 kg（含電池組Z1003） |
| 附件 | SD存儲卡2GB Z4001×1，電壓線L1000×1（紅、黃、藍、灰、黑×4，鱷魚夾×8），AC適配器Z1002×1，電池組Z1003×1，吊帶×1，USB連接線×1，說明書×1，測量指南×1 |
點擊下方選框選擇分類，會顯示該選件的選項。
收納、攜帶
防水箱
戶外安裝用、IP65
請洽詢
攜帶包 C1002
- 可收納選件，硬殼式
攜帶包 C1009
- 可收納選件，肩背包式
其他
LAN電纜 9642
- 附有直線型、交叉型線纜轉接頭，5 m
轉換線 L9910
- 將BNC端子輸出的電流感測器連接到PQ3100等PL14端子輸入的機器時使用
洩漏電流輸入
※測量洩漏電流用（不可用於功率測量）
AC洩漏電流感測器 CT7116
- AC 6A，φ 40mm，線長2.5m
時間同步
PQ3198專用
GPS BOX PW9005
- 使設備內部時鐘和UTC同步
資料儲存媒介
※Z4001為PQ3198之標配
※請務必使用本公司選件之儲存媒介。若使用選件之外的儲存媒介，可能會發生不能正常儲存、讀取的情形，無法保證能夠順利使用。
SD 儲存卡 2GB Z4001
- 2 GB
SD 儲存卡 Z4003
- 8 GB
電流輸入
※測量功率、負載電流用（單相須用1個，三相須用2個以上）
AC柔性電流感測器 CT7040 系列
- 頻率帶寬 10Hz〜50kHz (±3dB)
- 額定電流 AC 600A/6000A
- 可測量導體直徑 φ 254mm〜φ 100mm
AC電流感測器 CT7126
- AC 60A，φ 15mm，線長2.5m
AC電流感測器 CT7131
- AC 100A，φ 15mm，線長2.5m
AC電流感測器 CT7136
- AC 600A，φ 46mm，線長2.5m
電源
※Z1002、Z1003為標準配備品
AC適配器 Z1002
- 主機用，AC100～240V
電池組 Z1003
- NiMH，透過主機充電
電壓輸入
※L1000為PQ3198之標配 ※關於電壓線延長相關問題請洽詢
磁性適配器 9804-02
- 用於電壓線前端，黑 × 1，φ11 mm
爪狀夾 L9243
- 安裝於香蕉端子線的前端
- 紅黑為一組，全長185 mm
- CAT II 1000 V
磁性適配器 9804-01
- 用於電壓線前端，紅 × 1，φ11 mm
電壓線 L1000
- 紅、黃、藍、灰、黑 × 4
- 3 m
- 鱷魚夾 × 8
轉接線 L1021-01
- 香蕉頭分支-香蕉頭
- 紅1條，線長0.5 m
- L9438s或L1000s分支用
- CAT IV 600V, CAT III 1000V
轉接線 L1021-02
- 香蕉頭分支-香蕉頭
- 黑1條，線長0.5 m
- L9438s或L1000s分支用
- CAT IV 600V, CAT III 1000V
接線適配器 PW9000
- 三相3線(3P3W3M)接線時，可將接線電壓線從6條減少到3條
接線適配器 PW9001
- 三相4線(3P4W)接線時，可將接線電壓線從6條減少到4條
懸掛用具
※用於PQ3100、PQ3198時，可使用2條強力型Z5020，將主機懸掛於金屬表面。
※Z5004可將電線類懸掛於金屬表面。
磁性吊繩 Z5004
- 無
磁性吊繩 Z5020
- 強力型
AC/DC電流輸入
-
AC/DC自動調零電流感測器 CT7731
- DC～5 kHz
- 額定電流 AC/DC 100A
-
AC/DC自動調零電流感測器 CT7736
- DC～5 kHz
- 額定電流 AC/DC 600A
-
AC/DC自動調零電流感測器 CT7742
- 帶寬DC～5kHz（-3dB）
- 額定測試電流AC/DC 2000A
- 輸出電壓0.1mV/A
- 可測導體
延長線 L0220-01
- 2 m
延長線 L0220-02
- 5 m
延長線 L0220-03
- 10 m
