勾式功率計（電力計） PW3360
操作簡單的小型勾式功率計！省電節能就從「把握耗電量」開始。
- 適用於單相~三相4線，最大對應380V供電線
- 最大測試電壓780V，顯示範圍高達1000V
- 單相2線的話可以3電路同時測量(同一電源系統時)
- 最小可測50.000mA量程，也可測量洩漏電流(需另外選購感測器)
- 使用SD卡可長時間保存
- 設置導航功能有助於準確接線(接線狀態即時顯示畫面中)
注意：PW3360主機無法單獨測量。請根據不同的測量要求另外購買選件中的勾式感測器。如要採集數據則需要購買SD卡。
勾式功率計（電力計）PW3360產品特徵
「功率計」是透過測量設備和系統的耗電量，以掌握目前電力使用狀況、及持續監控電力使用狀況為目的的測量儀器。
●工廠、公司辦公室、數據中心等測量耗電量最佳首選儀器。
●體積不占空間，可長時間監測耗電，並將數據傳送至電腦。
●選件搭配豐富，配線複雜的地方也可更換適合的選件來方便測量。
●工廠、公司辦公室、數據中心等測量耗電量最佳首選儀器。
●體積不占空間，可長時間監測耗電，並將數據傳送至電腦。
●選件搭配豐富，配線複雜的地方也可更換適合的選件來方便測量。
與非接觸式勾式功率計(電力計)PW3365的規格比較如下(點擊這裡展開)
因應電費調漲、碳盤查，就從測量【耗電】開始！
功率計(電力計)PW3360的優點在於：

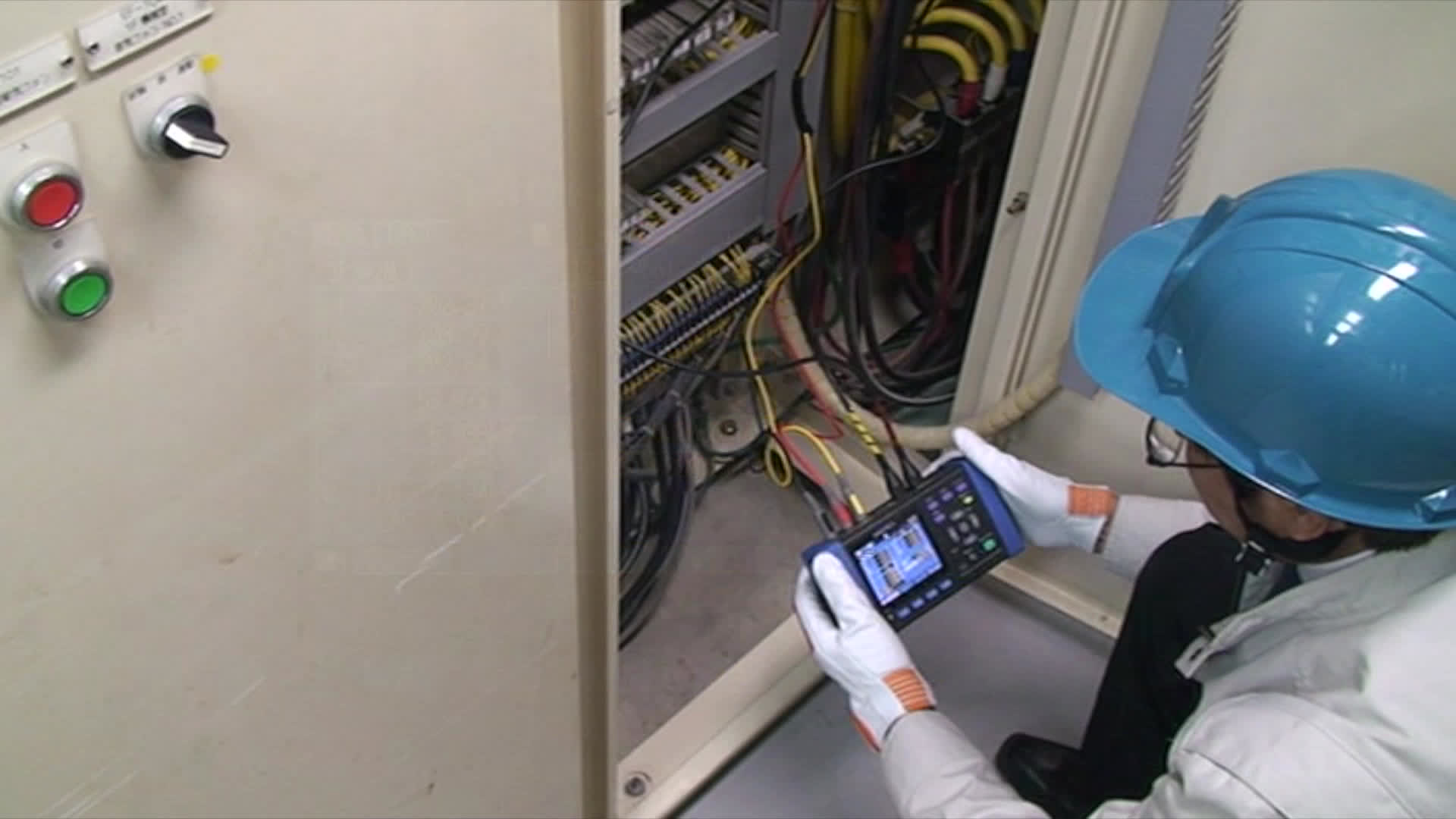

①機身體積小巧，可直接放置於配電盤中
②可長時間對耗電進行監測
(若為HIOKI純正選件品的SD卡，1分鐘間隔記錄的最長保存期限為1年)
③可連接電腦，比較改善前&改善後的功率變化，再進行省電方式的修正
④有接線指引功能，在機器設定、安裝上可輕鬆上手
隨時偵測功率還有一個好處，就是在快要超過契約容量之前，可以及時減少用電量，避免電費出乎意料地增加。
歡迎觀看介紹影片，了解PW3360的用法、用途與操作示範 ▶
①機身體積小巧，可直接放置於配電盤中
②可長時間對耗電進行監測
(若為HIOKI純正選件品的SD卡，1分鐘間隔記錄的最長保存期限為1年)
③可連接電腦，比較改善前&改善後的功率變化，再進行省電方式的修正
④有接線指引功能，在機器設定、安裝上可輕鬆上手
隨時偵測功率還有一個好處，就是在快要超過契約容量之前，可以及時減少用電量，避免電費出乎意料地增加。
歡迎觀看介紹影片，了解PW3360的用法、用途與操作示範 ▶
【不必太內行，也很好懂】
搭載操作導航功能，接線步驟輕鬆上手
勾式功率計（電力計）PW3360的操作導航功能是一個螢幕指南，可引導您從設定到開始測量的步驟。即使您不習慣勾式功率計，也可以輕鬆完成配置並連接儀器以進行三相功率測量。此外，操作導航除了會提醒您任何接線錯誤，該設備的「接線檢查」功能還可以防止因未檢測到接線錯誤而導致的測量錯誤。
WHM(功率量計)的配線確認功能
在第一次設置功率量計或是替換新的功率量計時，可以透過勾式功率計（電力計）PW3360的這項功能進行配線確認。根據電壓大小、電流大小、相位等資訊，判斷為「PASS」或「FAIL」，可同步觀看畫面，簡單連接。
圖表顯示測量值，測量結果一目瞭然
勾式功率計（電力計）PW3360可以將測量值轉換為便於管理的圖表並顯示出來。不僅其瞬態的測量值，還能在電量值的推移或時序的圖示顯示中使用游標確認最大/最小/平均值。
【即使是昏暗、配線複雜的配電盤，也很好測】
便攜式功率記錄儀，體積小巧
勾式功率計（電力計）PW3360僅550g的輕巧設計，使得其便於攜帶並能夠安裝於狹小的空間中。並且搭載了便於在昏暗環境觀看的彩色液晶螢幕，即使測量環境照明不足，也不影響畫面的確認。
機器在沒有AC電源的地方也可以運作
勾式功率計（電力計）PW3360在電池組充滿電的情況下，沒有連接電源也可連續測量約6小時左右。也可以透過電源供給適配器來透過測試線纜供給電源(AC100~240V)。
*電池組及電源供應適配器為另售選件
被測端難以被夾取的情況也可適用
如有難以使用鱷魚夾夾住的金屬端子部分，可將電壓線L9438-53的前端部分，替換成磁性轉換頭來檢測電壓。若因配線太過擁擠而不好使用一般的勾式電流感測器測量，也可以搭配AC柔性電流感測器使用。
*磁性轉換頭、AC柔性電流感測器為另售選件
【其他附加功能，也很好用】
搭配軟體，可在電腦上觀看、分析
GENNECT One SF4000是可從HIOKI官方網站免費下載的軟體，可藉由LAN連接電腦，在電腦上進行時間軸觀看、記錄、操控板、檔案傳送(自動)、檔案取得(手動)或遠端操作。數據查看軟體SF1001則是可將保存的數據進行時間軸圖表顯示、表格顯示、日報・週報・月報顯示、複製、印刷的付費軟體。例如使用重疊圖表顯示功能，可以將多處測得的功率消耗量統整為一個圖表進行顯示，如此一來就能簡單看出耗電量大的時段和地點。
同時測量洩漏電流，確認是否有漏電情形
若和另售的洩漏電流感測器搭配使用，勾式功率計（電力計）PW3360可以在功率測量以外，同時測量洩漏電流1ch。並且，若同時接上3個洩漏電流感測器，便可以作為3ch的洩漏電流LOGGER來使用，同時記錄3通道的洩漏電流。
配有測量諧波功能的機種
型號為「PW3360-21」的限定機種，搭載有諧波測量功能，可量測50Hz/60Hz電源線路的電壓或電流所包含的諧波成分，並分析基波最多到40次。螢幕中會顯示各次諧波的有效值、含有率、相位角顯示，以及功率相位角的向量顯示。
勾式功率計(電力計)PW3360的用途舉例
PW3360
基本參數(精度保證期間1年)
| 測量線路 (可測電路數) |
50/60 Hz，單相2線(1電路/2電路/3電路)， 單相3線 (1電路)， 三相3線/三相4線 (1電路)，僅電流 |
|---|---|
| 測量項目 | 電壓/電流有效值，電壓/電流基波值，電壓/電流基波相位角，頻率，電壓波形峰值(絕對值)，電流波形峰值(絕對值) 有功/無功/視在功率，功率因數(延遲、超前)或移位功率因數(延遲、超前) 有功(消耗、產生)/無功電能(延遲、超前)，有功(消耗、產生)/無功功率累積電量(延遲、超前)，有功(消耗、產生)/無功功率單位時間電量(延遲、超前)，功率因數累積電量 脈衝輸入 [僅限PW3360-31]諧波(諧波電壓·電流·電平/含有率/相位角/總諧波畸變THD-F或THD-R)，最大40次 |
| 電壓量程 | AC 600V |
| 電流量程 | AC 500.00mA~5.0000kA(根據所用感測器，測量範圍有所不同)， AC 50.000mA~5.0000A(僅洩漏電流) |
| 功率量程 | 300.00 W~9.0000 MW(根據電壓/電路量程和測量線路的組合而定) |
| 基本精度 | 電壓：±0.3% rdg. ±0.1% f.s 電流：±0.3% rdg. ±0.1% f.s+電流感測器精度 功率：±0.3% rdg. ±0.1% f.s+電流感測器精度(功率因數=1) |
| 顯示更新率 | 約0.5s(使用SD卡和記憶體時，LAN和USB通訊時除外) |
| 資料記錄 | 即時保存至SD卡/記憶體中 |
| 保存間隔時間 | 1～30秒, 1～60分, 14檔切換 |
| 保存格式 | 測量值保存：僅限平均值、平均·最大·最小值 [僅限PW3360-21]諧波資料保存：二進位格式(僅限平均值、平均·最大·最小值) 畫面複製：BMP格式(最短以5分鐘的時間間隔進行保存) 波形保存：二進位格式(最短以1分鐘的時間間隔進行保存) |
| 介面 | SD卡 LAN 100BASE-TX：HTTP伺服器功能，使用通訊軟體來設置和下載資料 USB2.0：和PC連接時將SD卡和記憶體識別為移動存放裝置，透過通訊軟體進行設置並下載資料 脈衝輸出：測量累積電能時，輸出和有功電能成比例的脈衝信號，開路集電極絕緣輸出 |
| 功能 | 接線確認，設置導航，畫面複製，時鐘，顯示保持等 |
| 電源 | AC適配器Z1006 (100V～240V, 50/60Hz), 40VA (含AC適配器) 電池組9459：DC 7.2V, 3VA，連接AC適配器充電時間6小時10分鐘，連續使用時間6h(背光燈OFF時) |
| 體積及重量 | 180 W × 100 H × 50 D mm, 550 g(不含電池套裝PW9002) 180 W × 100 H × 67.2 D mm, 830 g (裝有電池套裝PW9002時) |
| 附件 | 電壓線L9438-53×1(黑、紅、黃、藍)，AC適配器Z1006×1，USB連接線(0.9m)×1，使用說明書×1，測量指南×1，彩色螺線管(紅黃藍各2個，用於區別鉗形感測器的顏色)×1組，螺線管×5(用於捆紮鉗形感測器線), 應用軟體CD（SF4000 GENNECT One）×1 |
點擊下方選框選擇分類，會顯示該選件的選項。
其他
※Z5004可將電線類懸掛於金屬表面。
磁性吊繩 Z5004
- 無
攜帶包 C1005
- 可收納選件，PW3365/PW3360系列用
資料儲存媒介
※請務必使用本公司選件之儲存媒介。若使用選件之外的儲存媒介，可能會發生不能正常儲存、讀取的情形，無法保證能夠順利使用。
SD 儲存卡 2GB Z4001
- 2 GB
SD 儲存卡 Z4003
- 8 GB
電流輸入
※測量功率、負載電流用（單相須用1個，三相須用2或3個）
-
勾式感測器 9660
- 電流感測器，AC100A
-
勾式感測器 9661
- 電流感測器，AC500A
-
勾式感測器 9669
- 和功率計配合使用測量大電流
- 額定測量電流：1000A
-
勾式感測器 9694
- 頻率特性40 Hz～5 kHz
- AC 5A電流感測器
-
勾式感測器 9695-02
- 電流感測器，AC50A
-
勾式感測器 9695-03
- 電流感測器，AC100A
連接線 9219
- 連接9695-02/-03/-80並接至BNC端子用，3m
AC柔性電流感測器 CT9667系列
- 頻率帶寬10Hz～20kHz（±3dB）
- 額定初級電流AC 5000 A/ 500 A
- 可測導體直徑φ100mm〜 φ254 mm
電源
※Z1006為標配品， 9459為PW9002所含電池組耗盡時更換用
電池組 9459
- NiMH，透過主機充電
電池套組 PW9002
- 套組內容為電池組9459及外殼

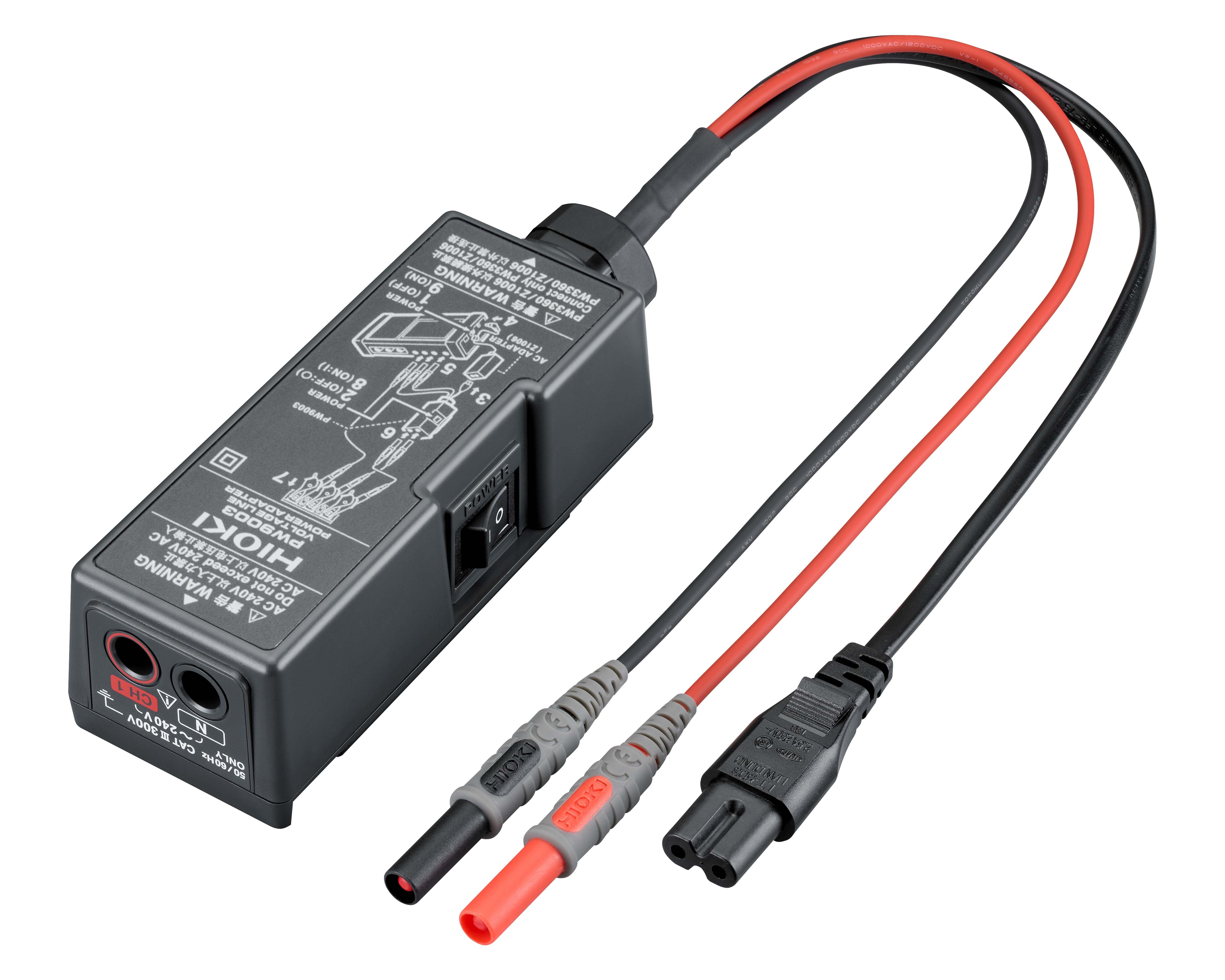

電源供給適配器 PW9003
- PW3360用，從測量線進行供電，最大AC240V

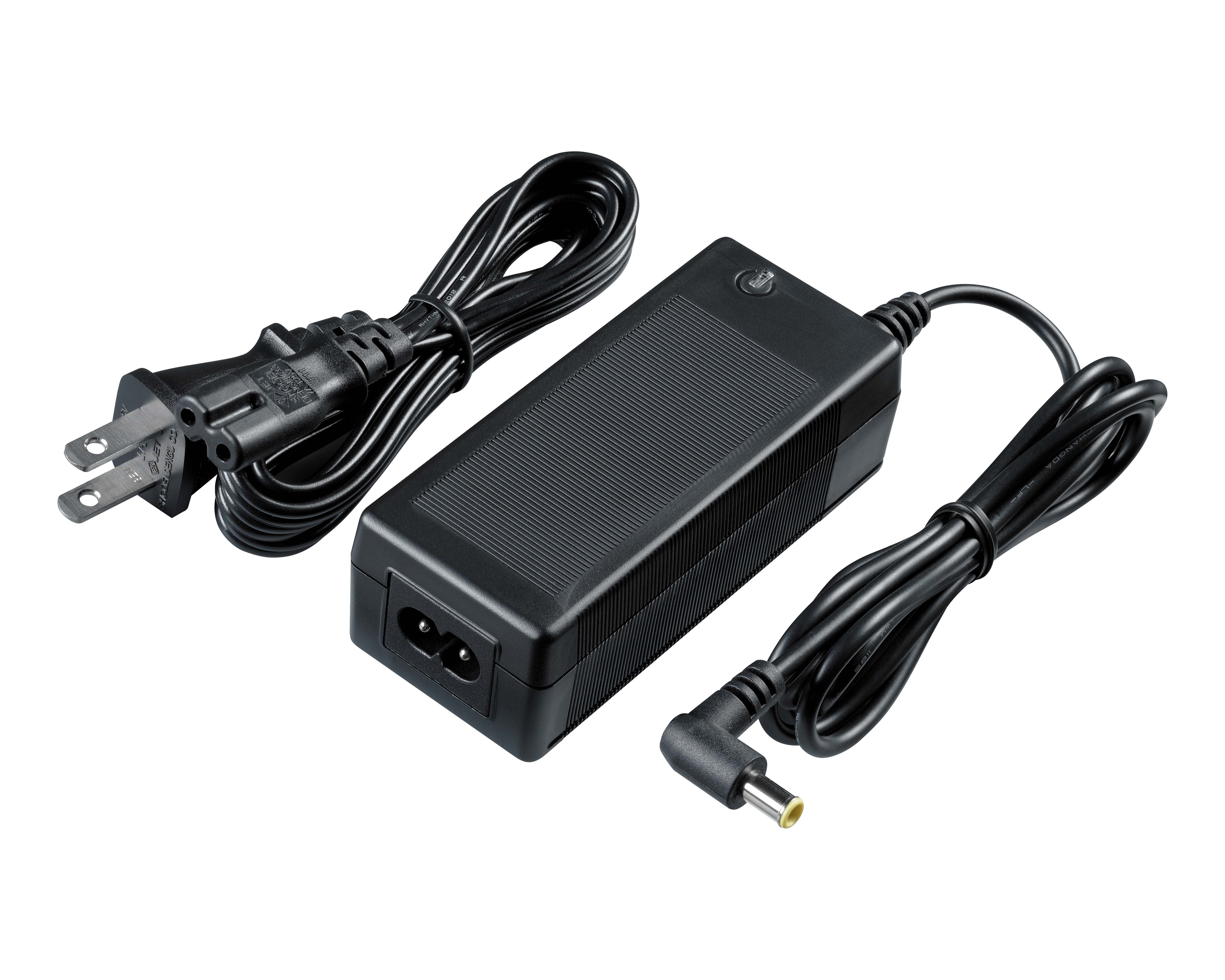

AC適配器 Z1006
- 100～240V AC
電壓輸入
※L9438-53為標準配備品
磁性適配器 9804-02
- 用於電壓線前端，黑 × 1，φ11 mm
磁性適配器 9804-01
- 用於電壓線前端，紅 × 1，φ11 mm
轉接線 L1021-01
- 香蕉頭分支-香蕉頭
- 紅1條，線長0.5 m
- L9438s或L1000s分支用
- CAT IV 600V, CAT III 1000V
轉接線 L1021-02
- 香蕉頭分支-香蕉頭
- 黑1條，線長0.5 m
- L9438s或L1000s分支用
- CAT IV 600V, CAT III 1000V
電壓線 L9438-53
- 黑、紅、黃、藍，3m，鱷魚夾 × 4
PC測量
-
數據查看軟體 SF1001
- 帶時序圖表的PC應用軟體，日報/週報/月報，列印
-
GENNECT ONE SF4000
- 將現場的測量結果傳送至PC
- 在測量的同時，即時將數據一次顯示、保存到PC上
LAN電纜 9642
- 附有直線型、交叉型線纜轉接頭，5 m
