動態馬達特性測試

記錄從馬達啟動到停止的變頻器的輸出電壓/電流、扭矩、轉速的數據。使用波形運算,可計算變頻器輸出功率、馬達功率、馬達效率。

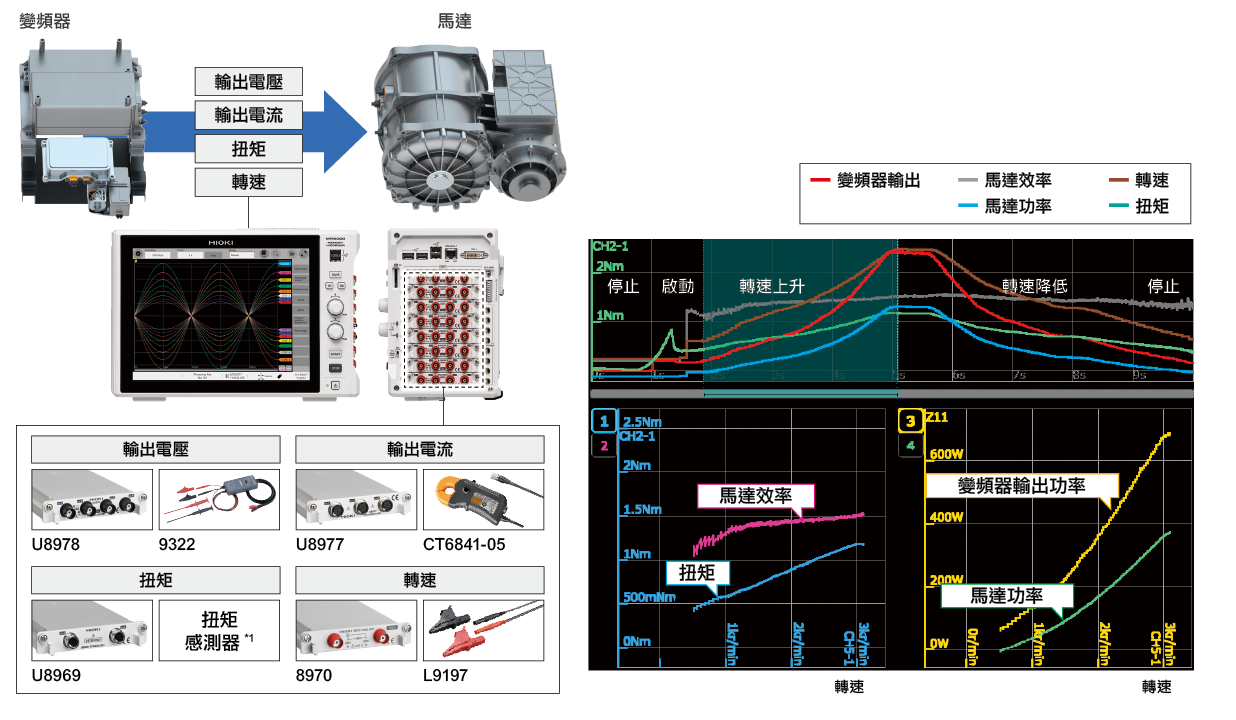

測量示意

利用波形運算算出變頻器輸出功率·馬達功率·馬達效率

利用波形運算算出變頻器輸出功率·馬達功率·馬達效率,並使用X-Y顯示功能進行顯示。
不只是來自單元的輸入訊號,也能對波形連算結果進行X-Y顯示,因此可進行廣泛的分析。
此外,也可對馬達從啟動到停止之間的變動波形選擇任意區域進行X-Y顯示,對指定的區域做X-Y分析。

使用機器

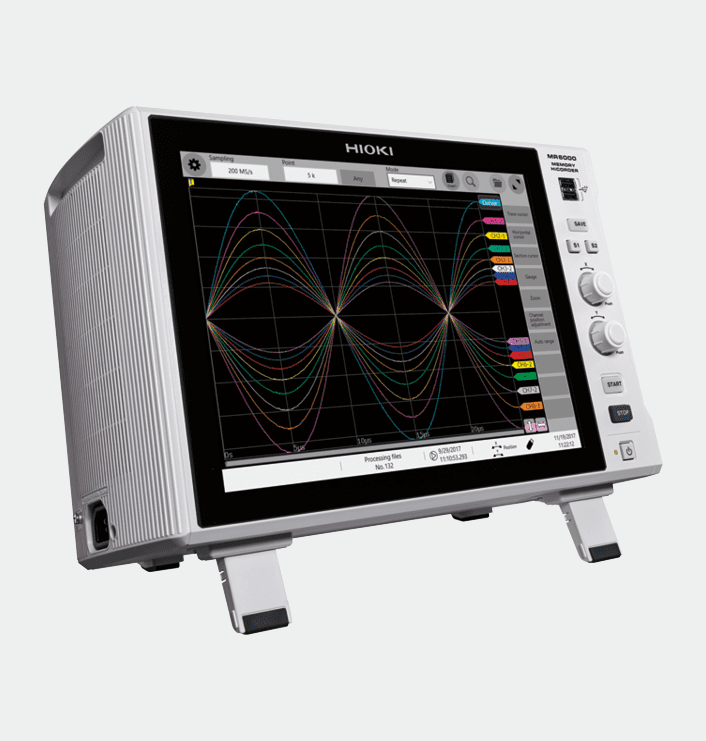

メモリーハイコーダ MR6000/MR6000-01

存儲記錄儀MR6000/MR6000-01

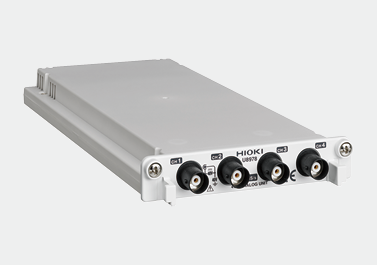

4ch アナログユニット U8978

4ch類比單元U8978

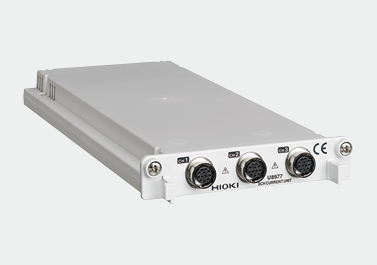

3ch 電流ユニット U8977

3ch電流單元U8977

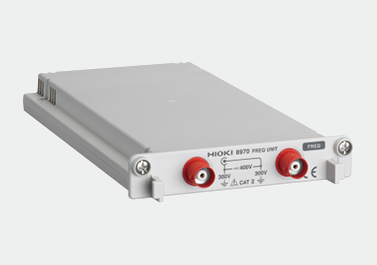

周波数ユニット 8970

頻率單元8970

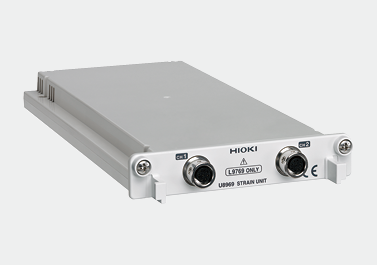

ストレインユニット U8969

應變單元U8969

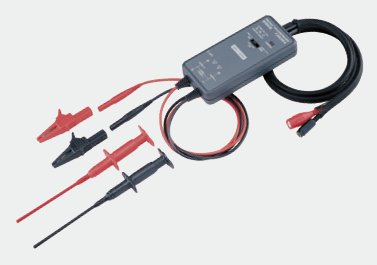

差動プローブ 9322

差動探頭9322

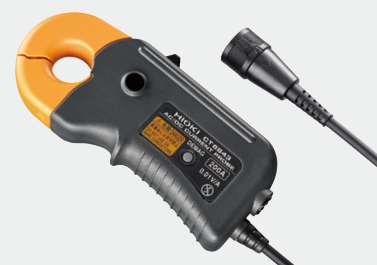

電流センサ CT6843-05

電流感測器CT6843-05

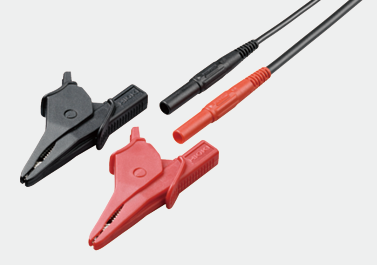

接続コード L9197

連接線L9197
