關於勾表型接地電阻測試儀FT6380的測量原理
-
Q.
勾表型接地電阻測試儀FT6380-50是勾接地線來測量接地電阻，這個電阻值是怎麼計算出來的呢？A.

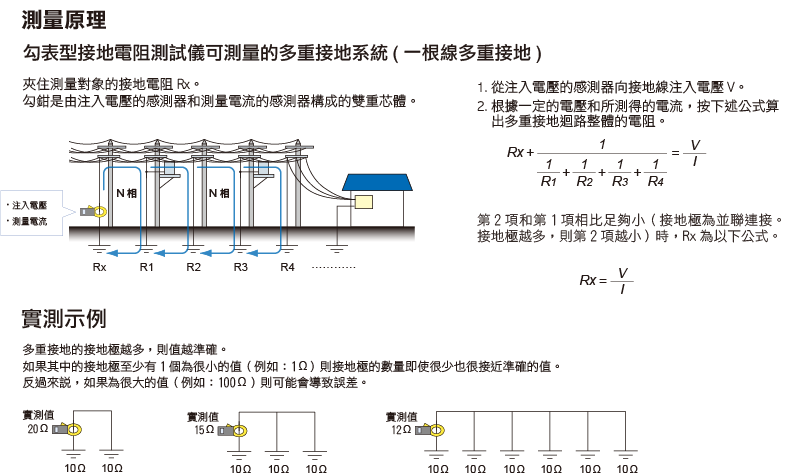

勾表型接地電阻測試儀FT6380的勾鉗部分，是一個注入電壓的感測器和一個測量電流的感測器的雙核結構。
勾在被測物的接地電阻Rx上，並從注入電壓的感測器中注入電壓V。從恒定電壓和測量電流，整個多重接地回路的電阻計算如下：
Rx+1/(1/R1+1/R2+1/R3+1/R4…）＝V/I
※1/R1等：多重接地的每個接地電阻
第2項和第1項相比非常小（接地極為並聯。接地極越多則第2項越小。）時，Rx用以下公式顯示：
Rx＝V/I
此外，FT6380能夠測量的是同一配線多個接地的多重接地。
多重接地是指構造體接地、化學工廠或通訊用接地等，獨棟建築物的接地極等的單獨接地/獨立接地並無法測量。
摘自FT6380型錄
【修改】2020年4月
