FAQ (常見問題) FAQ

高電壓絕緣高阻計IR5050、IR5051-數據儲存及其他功能、問題排除

  • Q.

    高電壓絕緣高阻計IR5050、IR5051有哪些其他功能？遇到問題時可以怎麼處理？

    A.

    HIOKI的高電壓絕緣高阻計IR5050、IR5051，具有電壓測量、PV絕緣電阻測量(僅IR5051)、以及絕緣診斷等功能。本文以圖解方式說明如何操作比較器、藍牙無線通訊、數據儲存等功能。

    ※本文僅為操作步驟示範，詳細注意事項及適用規格等說明請參照使用說明書。



    其他功能

    請點選標題以展開內容

    ▍比較器功能  CLICK HERE

    是將測量值與事先設定的值進行比較，以判定PASS(合格)或FAIL(不合格)的功能。比較器功能會受到測量功能與絕緣診斷功能的限制。

    可使用：✓、不可使用：－

    絕緣診斷功能 測量功能
    測量絕緣電阻 電壓測量 PV絕緣電阻測量
    － (無診斷功能) ✓ － ✓
    定時測試 ✓ － ✓
    極化指數 ✓ － －
    介電吸收比 ✓ － －
    階躍電壓測試 ✓ － －
    斜坡電壓測試 ✓ － －
    絕緣體放電 ✓ － －

    如下所述為比較器功能的作用：

    判定條件 結果 顯示 背光燈 蜂鳴聲
    測量值≧基準值時 合格 IR5051操作圖解-20-合格.png 不變 斷續音
    測量值<基準值時 不合格 IR5051操作圖解-21-不合格.png 紅燈點亮 連續音

    基準值設定範圍：0.1MΩ~100GΩ/OFF
    初始設定：OFF


    ▍節電功能(自動節電)  CLICK HERE

    從最後進行操作或最後帶電警告(未命名-9 (1).png )點亮/閃爍時開始約10分鐘後，會進入自動節電狀態，畫面熄滅。


    從自動節電狀態回到正常狀態

    轉動旋轉開關關閉電源後，再次打開電源。顯示區的LCD點亮，從自動節電狀態回到正常狀態。

    關閉節電功能

    轉動旋轉開關，關閉電源後，按住MODE鍵的同時，轉動旋轉開關開啟電源，則可解除節電功能。

    ※若關閉電源，則節電功能解除之設定將不會被保存。

    ▍無線通訊功能(GENNECT Cross)  CLICK HERE

    使用方式

    ➊將Z3210無線適配器(選件)安裝到本儀器上。

    IR5051操作圖解-51-Z3210無線適配器的安裝 (1).png

    ➋在行動裝置上安裝GENNECT Cross。
    iOS版產品頁面｜Android版產品頁面
    ❸開啟本儀器的電源。
    安裝Z3210並初次開啟電源時，無線通訊功能會自動設為ON。
    ❹同時按住MODE鍵與MEM鍵1秒或1秒以上，將無線通訊功能設為ON。
    如果無線通訊功能已開啟，則顯示區中的未命名-10 (1).png將會點亮。
    閃爍：正在連接行動裝置
    點亮：通訊功能ON
    熄滅：通訊功能OFF
    要切換無線通訊功能的ON/OFF時，請同時按下MODE鍵與MEM鍵1秒或1秒以上。
    ❺啟動GENNECT Cross，連接並登錄本儀器。
    ❻選擇各種功能進行測量。

    ▍Excel直接輸入功能(HID功能)  CLICK HERE

    HID(Human Interface Device Profile)為Z3210無線適配器配備的功能，是與無線鍵盤相同方式的配置。
    GENNECT Cross與HID功能無法同時使用。
    開啟行動裝置或PC的Excel檔案，並在選擇欄位的狀態下待機。在測量時將本儀器顯示的數值進行保持後，便可直接將測量值輸入至Excel所選欄位中。

    HID設定的確認


    顯示區LCD中的[HID]點亮時，代表HID功能為ON。

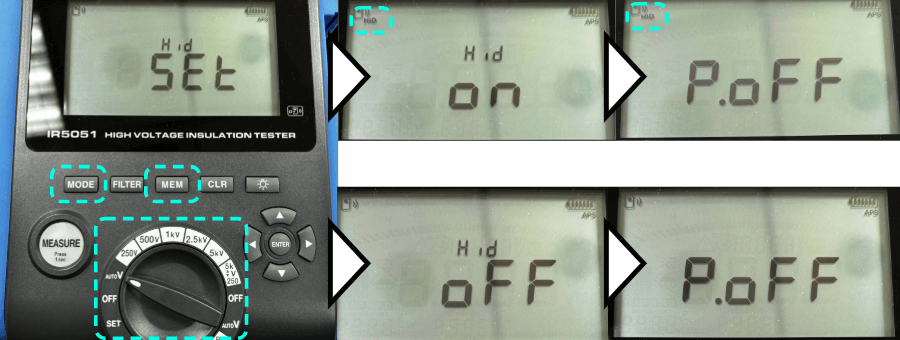

    HID功能的ON/OFF

    HID的ON/OFF設定是儲存在Z3210中，而非儲存在本儀器中。


    顯示設定之後，會自動關閉電源。

    顯示[oLd]時

    請使用GENNECT Cross(1.8以後版本)，將Z3210升級為最新版本。

    ※在從HID功能切換為GENNECT Cross時，若是在尚未解除行動裝置與本儀器配對時，就啟動GENNECT Cross的話，可能會出現無法辨識連接設備的情況。請依照下列步驟重新將本儀器連接到GENNECT Cross上： ❶從您所使用的行動裝置的藍牙設定中刪除本儀器 ❷將Z3210的HID功能關閉 ❸重新將GENNECT Cross連接到本儀器

    ▍韌體版本升級  CLICK HERE

    可從開機選項確認目前版本。
    可使用GENNECT Cross(免費軟體)對本儀器的韌體進行升級，詳情請參考GENNECT Cross使用說明書。
    ※需使用1.8版本以上的GENNECT Cross

    ▍PC傳輸  CLICK HERE

    可透過DT4900-01通訊套組(選件)與HIOKI Sequence Maker*1，將記憶體中儲存的數據傳輸至PC中，或是透過PC變更本儀器的設定。

    在進行通訊時，無法測量絕緣電阻、洩漏電流與電壓。

    無法使用DT4900-01操控本儀器的測量。


    *1 Sequence Maker是HIOKI免費提供的Excel擴充功能。即使沒有專業的程式編碼知識，也可簡單將通訊指令寫到Excel工作表中，以控制與測量儀器間的通訊。下載網址：https://sequencemaker.hioki.com/

    USB介面是使用PC的虛擬COM埠。本儀器可辨識的虛擬COM埠為COM1至COM256。

    通訊方式 紅外線異步串列通訊（半雙工）
    通訊內容 儲存在主機記憶體中的數據
    傳輸速度 9600 bps
    資料長度 8-bit
    停止位元 1
    校驗位元 無
    分隔符 CR+LF

    ※USB驅動程式及數據下載工具請至官網下載：https://hioki.tw/product-detail.php?id=400

    將通訊適配器安裝到本儀器上


    ❶將通訊適配器安裝到本儀器上
    ❷將USB連接線連接到通訊適配器上
    ❸使用通訊指令和數據下載工具與本儀器連線

    ※通訊期間本儀器的顯示區將會亮起IR5051操作圖解-16-PC通訊.png標記，亮起時本儀器操作鍵皆無效。
    ※無線通訊功能(GENNECT Cross)為ON時，無法使用DT4900-01進行通訊。若要使用DT4900-01，請將無線通訊功能設定為OFF或拆下Z3210。

    ▍開機選項一覽  CLICK HERE

    關閉電源後，在按住操作鍵的同時，從OFF位置轉動旋轉開關，打開電源，即可變更或確認本儀器中的系統設定。

    內容 方法與顯示
    節電功能(自動節電)無效


    MODE鍵+轉動旋轉開關至任一位置
    LCD全部點亮顯示、帶電警告點亮、背光燈點亮為白色


    ENTER鍵+轉動旋轉開關至任一位置
    顯示韌體版本、型號


    CLR鍵+轉動旋轉開關至任一位置
    顯示序號


    MEM鍵+轉動旋轉開關至任一位置
    背光燈自動熄滅功能的有效/無效


    背光燈鍵+轉動旋轉開關至任一位置
    硬體濾波功能的無效


    FILTER鍵+轉動旋轉開關至任一位置
    HID功能的ON/OFF(僅安裝Z3210時)


    MODE鍵+MEM鍵+轉動旋轉開關至任一位置
    將電壓測量固定為DCV


    MODE鍵+背光燈鍵+轉動旋轉開關至任一位置
    負電壓通知功能的ON/OFF(僅限於IR5051)


    右鍵+轉動旋轉開關至任一位置
    系統重置


    CLR鍵+ENTER鍵+轉動旋轉開關至任一位置
    絕緣診斷功能的保持
    (即使關閉電源也維持絕緣診斷功能)


    MODE鍵+ENTER鍵+轉動旋轉開關至任一位置
    [USEr SET on]：保持
    [USEr SET oFF]：不保持







    數據儲存功能

    請點選標題以展開內容

    ▍手動記錄(記錄1次的測量)  CLICK HERE

    可進行手動紀錄的儲存編號，共分為10組(A、B、C、D、E、F、H、J、N、P，各100筆數據，數字編號為00~99)，最多記錄1000個。
    包含標準測量數據、SV數據*1、Ramp數據、DD數據4種類型，可依照各自的數據類型進行記錄。
    *1 中途結束階躍電壓測試時，不能進行記錄。


    設定溫度、濕度、儲存編號。

    ◀鍵或▶鍵：變更位數
    ▲鍵或▼鍵：變更值
    ENTER鍵：確定
    每按下一次ENTER鍵，都會依照下列順序切換設定項目。
    溫度→濕度→儲存編號

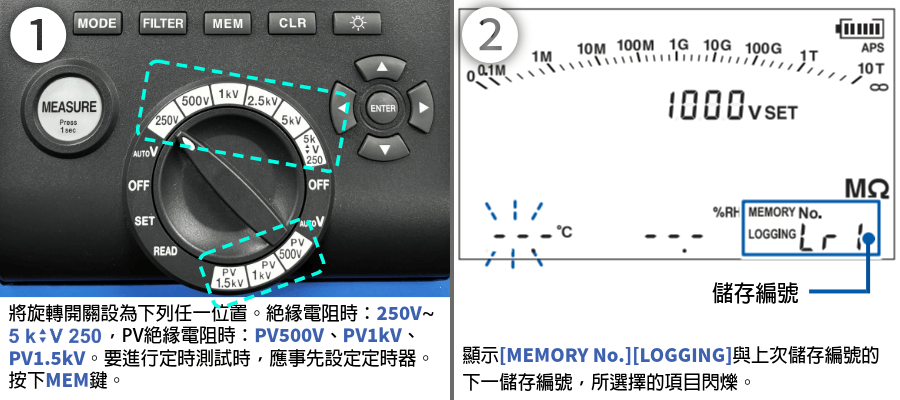

    ▍自動記錄(依照一定時間間隔進行記錄)  CLICK HERE

    ・絕緣電阻測量與PV絕緣電阻測量可使用自動記錄。絕緣診斷功能時僅可使用定時測試。
    ・可進行自動記錄的儲存編號為Lr0~Lr9共10個。
    ・每1個數據的最長記錄時間為60分鐘。
    ・可設定的記錄間隔為5秒、15秒、30秒、1分鐘、2分鐘與5分鐘。
    ・最大記錄次數因設定的記錄間隔而異(定時器設定為OFF時)
    ・已設定定時器時，若到了所設定的時間，則會自動結束測量。

    ※可連續記錄的時間受電池剩餘電量的限制。
    ※如果測量期間電池電壓耗盡，則會顯示[Lo bAt]，並僅記錄當時為止的測量數據。
    ※測量比較低的電阻時，由於功耗較大，因此可能會無法進行最大記錄次數的測量。
    ※自動記錄期間，比較器功能變為無效狀態。

    設定溫度、濕度、儲存編號、記錄間隔


    ◀鍵或▶鍵：變更位數
    ▲鍵或▼鍵：變更值
    ENTER鍵：確定
    每按下一次ENTER鍵，都會依照下列順序切換設定項目。
    溫度→濕度→儲存編號→記錄間隔


    此時尚處於測量待機狀態。


    若符合下列任一條件，則絕緣電阻測量結束。
    ・超過最長紀錄時間(60分鐘)
    ・超過定時器所設定的時間
    ・手動按下MEASURE鍵

    測量結束時，變為保持顯示[LOGGING]的狀態。

    ▍確認已記錄的數據  CLICK HERE

    ・可在本儀器的顯示區中確認手動記錄數據的內容。
    ・可在本儀器的顯示區中僅確認自動記錄數據的最終值。可使用Sequence Maker，透過PC確認全部數據。


    顯示該編號中儲存的數據。
    利用◀鍵或▶鍵切換下列數據。
    PI、DAR測量：t1的數據與t2的數據
    SV測量：各步幅的數據
    DD測量：測量結束後的數據，以及結束1分鐘後的數據
    若按下MEM鍵1秒或1秒以上，則可確認紀錄的時間日期。
    如果按下任意鍵，則返回原來的畫面。
    從儲存編號可分辨該筆紀錄為何種記錄方式。

    儲存編號為[Lr] 自動記錄
    儲存編號為[Lr]以外 手動記錄

    依照顯示區的燈號，可辨識該筆手動記錄數據為何種類型。

    [PI]點亮 PI(極化指數)數據
    [DAR]點亮 DAR(介電吸收比)數據
    [SV]點亮 SV(階躍電壓測試)數據

    ▍刪除已記錄的數據  CLICK HERE

    僅刪除已選擇的數據

    選擇要刪除的數據編號，僅刪除該數據。

    IR5051操作圖解-97-刪除已記錄的數據 (1).png

    刪除全部數據

    一次刪除所有手動記錄數據與自動記錄數據。






    問題排除

    異常狀況時的處理方式

    狀況 可能原因 處理方式
    要測量絕緣電阻時，電源斷開。 電池電量耗盡。 請更換為新電池。*1
    連接在GUARD端子與＋端子上的測試線發生短路。 請確認測試線線夾的連接處。
    即使測量同一被測物，測量時的測量值也不相同 受到被測對象的物質影響。 進行1次測量之後，請留出足夠的時間(大約1小時~1天)，然後再次進行測量。
    絕緣電阻越高，極性化*2的影響越明顯。
    受到被測物的溫濕度特性影響 請在相同的溫濕度環境下進行測量。一般而言，溫溼度上升時，絕緣物的絕緣電阻會降低。
    參考：有些絕緣線纜在溫度上升10℃時，絕緣電阻值會降低1/4以下。

    *1 有時，即使是新的鹼性電池，由於內部電阻較大，可利用的能量較小，因此這樣的電池還是無法使用的。另外，如果換了新電池後，本儀器還是無法正常開啟電源時，請使用其他廠牌的電池。
    *2 極性化是指向物質施加電場時，構成物質的正電荷與負電荷相互向反方向移動，導致正負電荷的中心位置偏移的現象。

    錯誤代碼

    顯示 內容 處理方法
    [Err1] 韌體損壞 請聯絡銷售據點(代理商)或台灣日置進行維修。
    [Err2] 調整數據損壞
    [Err4] 設定數據損壞
    [Err5] 01：測量電路異常
    02：電壓發生電路異常
    03：放電繼電器異常
    04：備份電池異常    		 請重新開啟本儀器的電源。重複顯示錯誤時，代表儀器發生故障。請聯絡銷售據點(代理商)或台灣日置進行維修。
    [Err8] Z3210通訊錯誤(接觸不良、Z3210或硬體故障) 請執行以下步驟：
    ・重新插入Z3210
    ・插入其他Z3210
    若仍顯示錯誤，代表儀器發生故障。請聯絡銷售據點(代理商)或台灣日置進行維修。
    [Err9] 版本升級執行錯誤 請使用GENNECT Cross重新進行版本升級
    [Gurd][Hi] 向GUARD端子施加電壓 請立即從被測物上拆下測試線，並切斷被測物的電源或利用放電棒等進行放電。 請確認測試線的連接處沒有電壓，再連接到被測物上。 重複顯示錯誤時，代表儀器發生故障。請聯絡銷售據點(代理商)或台灣日置進行維修。
    [Shid][Hi] 向－端子施加電壓
    [APS]→[P.oFF] 即將開啟節電功能，關閉本儀器電源。 請重新開啟本儀器電源。
    [bAtt]→[P.oFF] 電池電壓過低，即將關閉本儀器電源。 請更換電池。
    [v.UP] 正在進行主機韌體的版本升級。 版本升級結束之前，請勿操作本儀器。

    系統初始化

    可將本儀器的系統設定恢復到出廠時的狀態(日期和時間除外)。
    利用數據儲存功能所保存的資料不會消失。


    出廠設定如下：

    項目 出廠狀態 該設定的備份
    節電功能(自動節電) 有效 無
    背光燈自動熄滅 有效 有
    無線通訊功能的設定 有效
    (安裝Z3210並初次開啟電源時)    		 有
    (ON/OFF)
    絕緣診斷功能 初始設定值 有(設定值)
    絕緣診斷功能的保持 不保持 有
    比較器 OFF 有
    任意電壓功能
    (絕緣電阻)    		 250V 有
    負電壓通知功能 有效 有
    硬體濾波 有效 無



    其他資訊

    高電壓絕緣高阻計IR5050、IR5051-基本操作及絕緣診斷

    高電壓絕緣高阻計IR5050、IR5051-產品資訊
