高電壓絕緣電阻計 IR3455
-
-
CAT IV 600 V -
最大可測5kV的高壓絕緣電阻
- 用於測量高壓設備（變壓器、線纜、馬達等）的絕緣電阻
- 試驗電壓範圍廣250V～5kV
- 測量範圍廣，最大10TΩ
- 最大PI（極化指數），DAR（介電常數比）的自動計算/顯示
- 減少手寫記錄工作的數據存儲功能
- 新增提高暗處工作效率的白色背光燈
- 使用溫度範圍擴大至-10℃～50℃
利用廣泛的試驗電壓進行測量和測試
絕緣電阻測量：
可從250 V、500 V、1.00 kV、2.50 kV、5.00 kV之中選擇測試電壓，更細的分級設定也沒問題。
測量完成後會顯示絕緣電阻值、測試電壓(設定值和實際的輸出值)、洩漏電流、DAR、 PI和經過時間。可以將測量條件和測量結果保存至內部記憶體，也可在PC上查看。
可從250 V、500 V、1.00 kV、2.50 kV、5.00 kV之中選擇測試電壓，更細的分級設定也沒問題。
測量完成後會顯示絕緣電阻值、測試電壓(設定值和實際的輸出值)、洩漏電流、DAR、 PI和經過時間。可以將測量條件和測量結果保存至內部記憶體，也可在PC上查看。
利用廣泛的試驗電壓進行測量和測試
步階電壓測試：
可以漸漸提高測試電壓，並測量各測試電壓的絕緣電阻或漏電流變化。
共有兩種不同的步階可選擇：
500 V→1 kV→1.5 kV→2 kV→2.5 kV和
1 kV→2 kV→3 kV→4 kV→5 kV。
可以漸漸提高測試電壓，並測量各測試電壓的絕緣電阻或漏電流變化。
共有兩種不同的步階可選擇：
500 V→1 kV→1.5 kV→2 kV→2.5 kV和
1 kV→2 kV→3 kV→4 kV→5 kV。
IR3455
基本參數（精度保證時間1年，調整後精度保證時間1年）
| 試驗電壓 | 按照DC 250 V～5.00 kV, (250 V～1 kV時解析度25 V, 1 kV～5 kV時解析度100 V設置) |
|---|---|
| 測量範圍 | 0.00 MΩ ～ 500 GΩ (250 V) 0.00 MΩ ～ 1.00 TΩ (500 V) 0.00 MΩ ～ 2.00 TΩ (1 kV) 0.00 MΩ ～ 5.00 TΩ (2.5 kV) 0.00 MΩ ～ 10.0 TΩ (5 kV) |
| 額定測量電壓 | 1 mA (試驗電壓250 V～1.00 kV), 0.5 mA (試驗電壓1.10 kV～2.50 kV) 0.25 mA (試驗電壓2.60 kV～5.00 kV), 短路電流: 2 mA以下 |
| 電阻量程 | 10 MΩ～10 TΩ, 7檔量程 (自動量程切換) |
| 基本精度 | ±5% rdg. ±5 dgt. (試驗電壓 (設置值) ÷ 100 nA在所求電阻以下) ±20% rdg. ±5 dgt. (試驗電壓 (設置值) ÷ 100 nA超過所求電阻，試驗電壓(設置值) ÷ 1 nA在所求電阻以下，或500 GΩ以下) ±30% rdg. ±50 dgt. (試驗電壓 (設置值) ÷ 1 nA超過所求電壓，或501 GΩ～9.99 TΩ) |
| 洩漏電流測量 | 1.00 nA～1.20 mA, 6檔量程(發生試驗電壓狀態時的電流測量) 精度 ±2.5% rdg. ±5 dgt. (量程1 mA)等 |
| 電壓測量 | DC ±50 V～±1.00 kV, AC 50 V～750 V (AC是50/60 Hz), 精度 ±5% rdg. ±5 dgt. 輸入電阻10 MΩ以上 |
| 溫度測量 | -10.0℃～70.0℃, 3檔量程(使用選件的溫度感測器) 基本精度 ±1.0℃ (0.0℃～40.0℃)等 |
| 功能 | 絕緣判斷功能(溫度補償，PI/DAR顯示，步進電壓試驗)，資料存儲，通訊 (USB 2.0, PC應用軟體)，自動放電，通電警告顯示等 |
| 顯示 | LCD "999" dgt. 帶背光燈，橫條圖顯示 |
| 電源 | 5號鹼性乾電池(LR6) ×6，電池組9459, AC適配器9753 (僅限連接AC適配器的狀態下，電池充電、通訊等來使用) 連續使用時間(我司試驗條件): 5hr (使用5號鹼性電池時), 9hr (使用9459時) |
| 體積及重量 | 260W × 250.6H × 119.5D mm, 2.8 kg |
| 附件 | 5號鹼性乾電池(LR6) ×6，測試線9750-01 ×1，測試線9750-02 ×1，測試線9750-03 ×1，鱷魚夾9751-01 ×1，鱷魚夾9751-02 ×1，鱷魚夾9751-03 ×1，USB連接線×1，PC應用軟體（CD-R）×1 |
點擊下方選框選擇分類，會顯示該選件的選項。
標準配備品
測試線 9750-02
- 僅黑色，3m

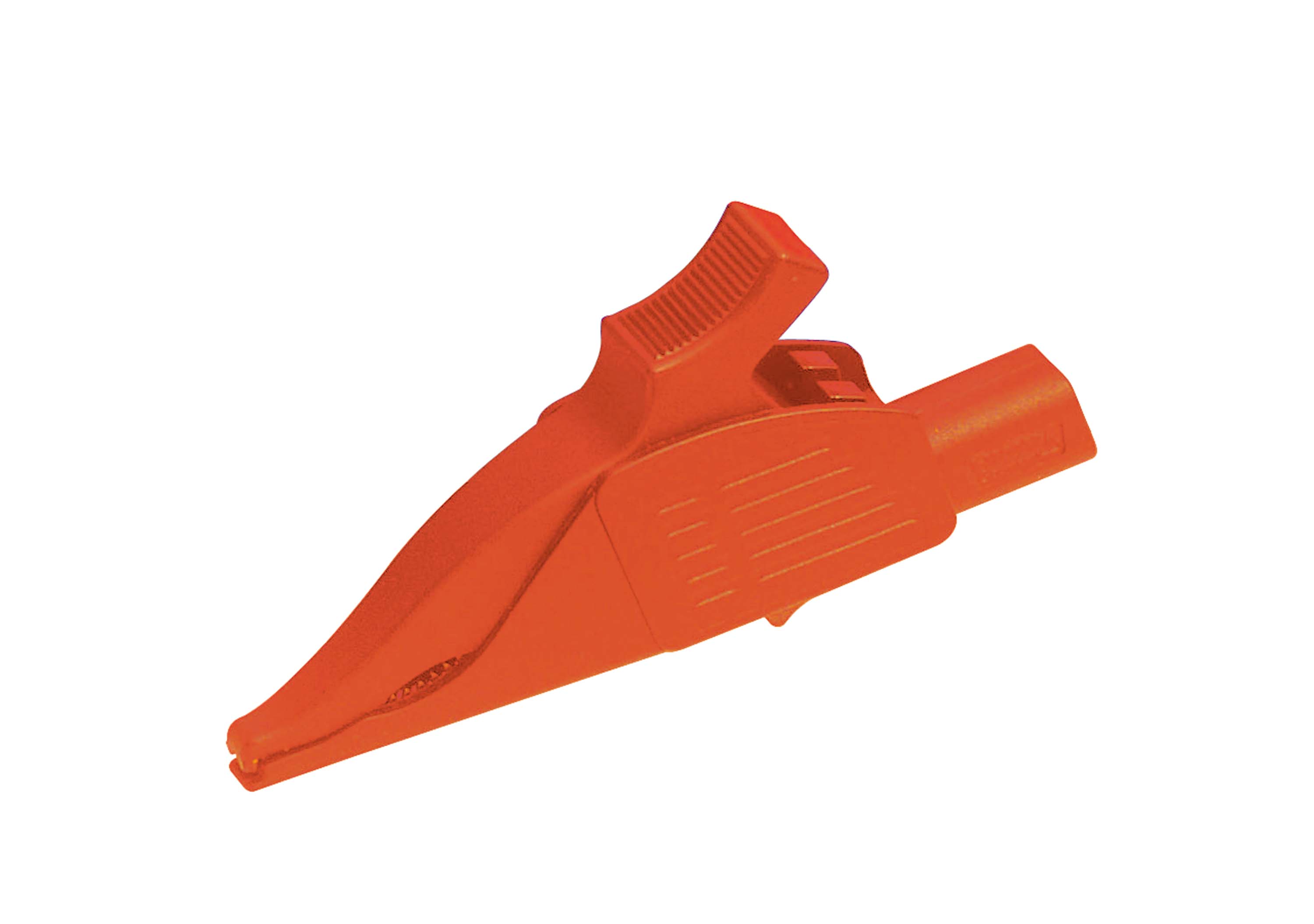

鱷魚夾 9751-01
- 紅色，1個
鱷魚夾 9751-02
- 黑色，1個
鱷魚夾 9751-03
- 藍色，1個
選件
AC適配器 9418-15
- AC 100～240 V
電池組 9459
- NiMH，透過主機充電
溫度感測器 9631-01
- 1m，樹脂模壓型
- -40～180°C
- 響應時間：100秒
- 感測器部分直徑 φ 6 × 28mm
溫度感測器 9631-05
- 50mm，樹脂模壓型
- -40～180°C
- 響應時間：100秒
- 感測器部分直徑 φ 6 × 28mm
測試線 9750-11
- 僅紅色，10m
測試線 9750-12
- 僅黑色，10m
測試線 9750-13
- 僅藍色，10m
