高精度測量DC 12000A（最大）的大電流

■背景

用於汽車・鐵道等運輸設備的元件表面處理（電鍍）裝置，以及電子元件等工業應用設備中，需要具有數千安培輸出容量的高性能DC電源。為開發且維護集結低波紋DC輸出、高効率、輕量、靜音、壽命長等特徵於一身的高性能DC電源，準確地測量電源裝置的輸入、輸出特性相當重要。通常，沉積在元件上的鍍膜量會和施加電流成比例。
換句話說，由於鍍膜的厚度是由施加電流的控制量來決定，因此必須以高精度進行施加電流的測量。

■推薦測量系統範例

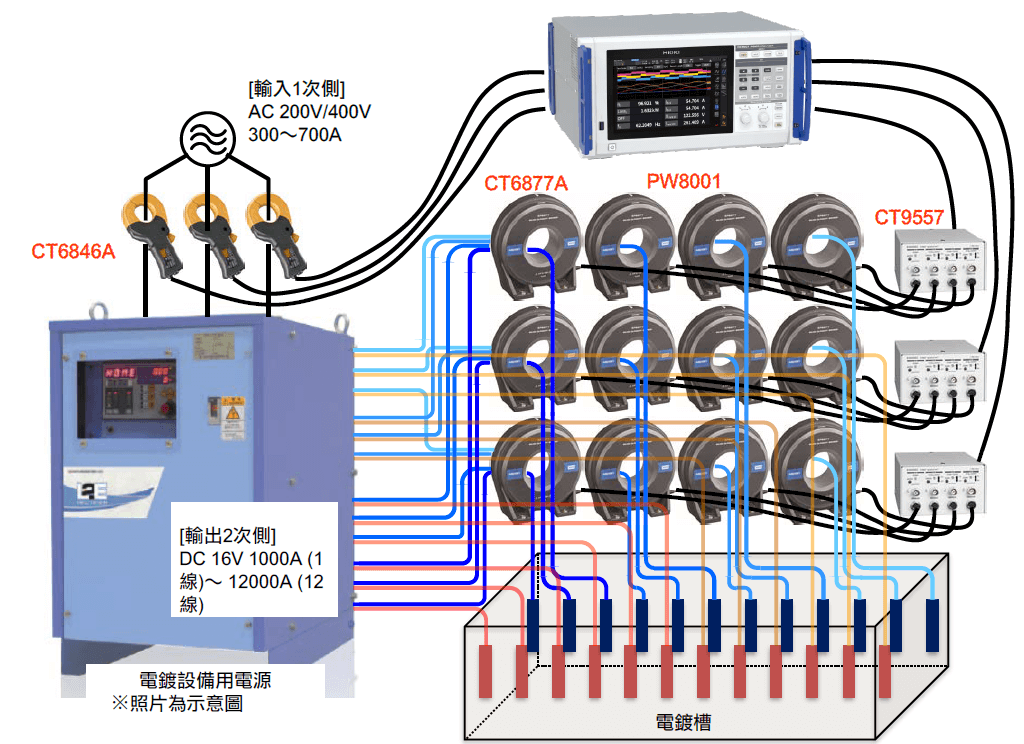

下圖示範了電鍍設備系統的電流測量系統的推薦配置。
・電鍍設備的輸入1次側：AC/DC電流探棒CT6846A×3個
・輸出2次側：AC/DC電流感測器CT6877A×12個
・最多可增加4個電流感測器輸出：感測器模組CT9557×3個
透過將測到的電流和電壓輸入功率計（電力計）PW8001，可以獲得電流值和輸入/輸出轉換效率的加法運算。

使用設備

• 功率計（電力計） PW8001×1台
• AC/DC電流探棒：CT6846A（額定1000A, DC < f ≦ 100 Hz: 0.2% rdg. + 0.01% f.s.）×3個
• AC/DC電流感測器：CT6877A（額定2000A, DC確度±0.04% rdg. ±0.008% f.s.）×12個
• 感測器模組：CT9557（4ch多條配線運算功能）×3個

記載內容為2025年7月的資訊。產品參數可能會有更改，請以現在發行的為準。

【 完整內容請見以下PDF檔 】

電鍍裝置電源的DC大電流和轉換效率測量.pdf (430.00K) file_download
