概要

為提升發電效率與降低營運成本，太陽能發電系統日漸高壓化。在太陽能發電設備的運作確認與維護中，電壓的測量是不可缺少的一項測試。為了安全測量高電壓，儀器的測量範疇(CAT)就非常重要。
在使用中我們常遇到客戶的問題，例如:CAT III 1000V的測量儀器可以安全地測量1300V的太陽能設備嗎?
答案是可以的。但這種情況下，我們推薦使用高壓直流探棒P2010，將電壓縮小輸出。

高壓直流探棒P2010的特徵

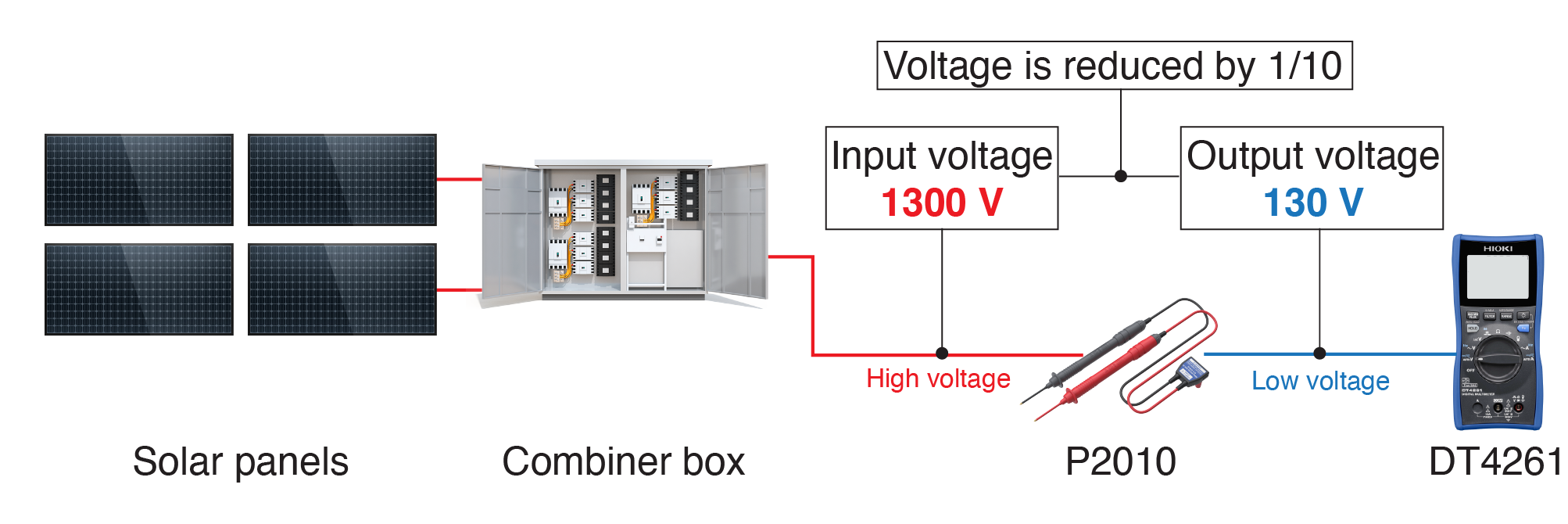

1. 可以將輸入測量儀器的電壓縮小至1/10
測量1300 V 時，P2010匯輸出130 V ，所以CAT III 1000 V 的測量儀器也可以進行測量。
舉個極端的例子，就算連接的測量儀器無CAT 200V，也可以測量1300V的太陽能板。

2. 保障連接的測量儀器
關於測量太陽能發電設備的測量範疇，分為「與系統無直接連接的設備無規定測量範疇」、「與系統直接連接的設備需要CAT III以上」兩種，依據有無直接連接來判斷該使用的設備。
太陽能面板的測量上，就算沒有直接連接上系統的狀態下也可能會發生暫態過電壓(瞬間的高電壓)。例如，將斷路器ON/OFF、在有電壓的狀態下連接線纜。都有可能會產生脈衝電壓。雖然一般測量儀器都設有可對應暫態過電壓的保護迴路，但當暫態過電壓超出保護範圍太多時，依然可能會有保護迴路損傷導致測量儀器損壞的可能性。
因此也並非百分之百使用CAT III以上的測量儀器就是安全的。

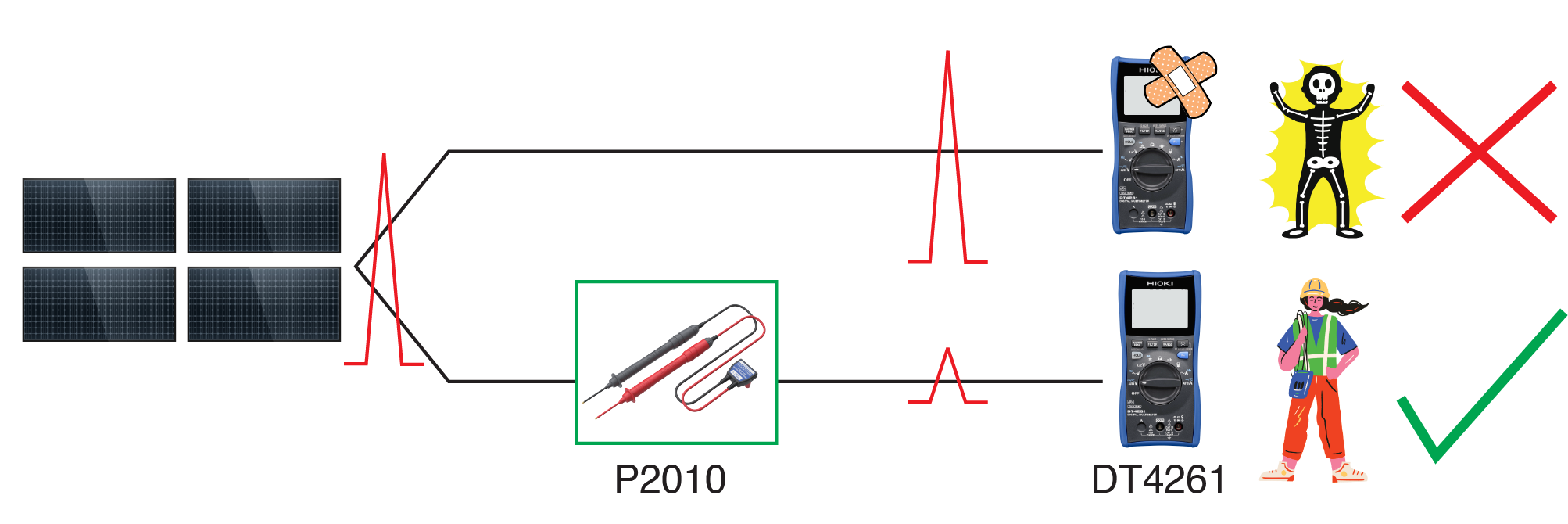

但若使用P2010連接測量儀器的場合，因P2010可以將輸入至測量儀器本體的暫態過電壓減少。能保護測量儀器，不因暫態過電壓導致儀器損傷。能夠更加安全的進行測量。

總結

現場測量用儀器多為手持式的儀器。為了提高安全性我們推薦使用P2010。

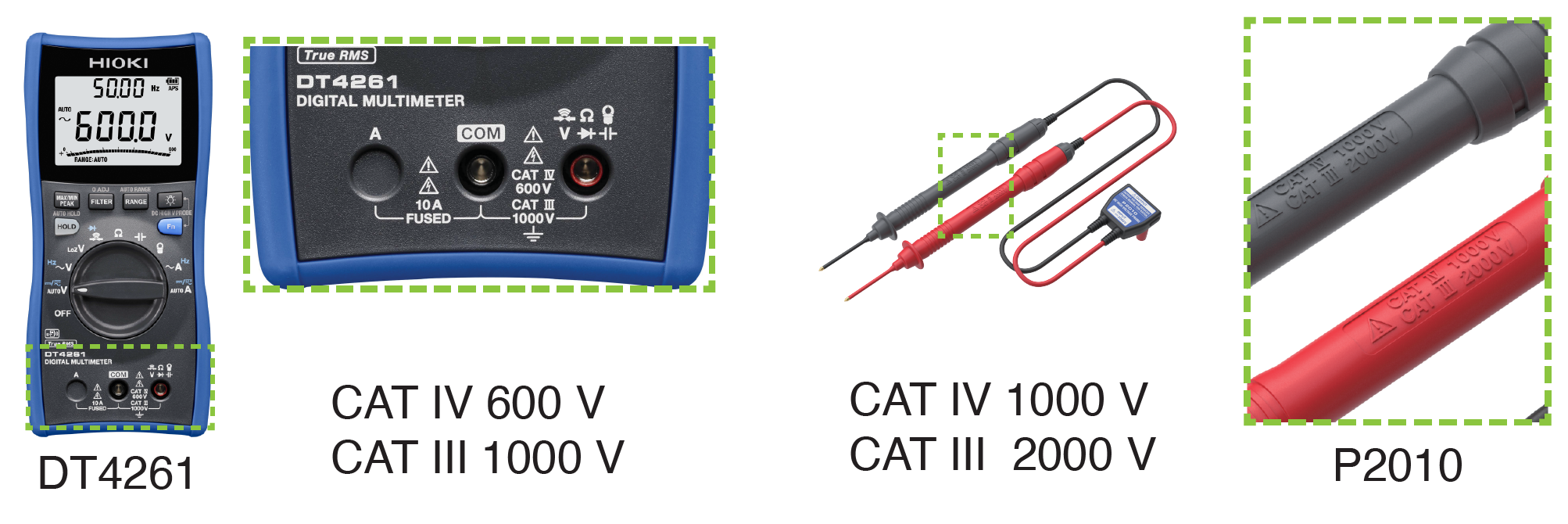

像是DT4261等設備具有『DC HIGH V PROBE 模式』，可以直接連接P2010。雙方的契合度相當高，可以減少測量誤差進行更正確的測量。此外，P2010縮小的1/10的輸出值，在顯示時會自動換算成實際的數值。
透過P2010，印加在測量儀器上的暫態過電壓非常的微小，可以防止儀器保護迴路的損傷。


若您對太陽能設備的測量有任何疑問，歡迎透過官網右上方的「聯絡我們」，或是撥打02-2775-1210至本公司。將有專員為您服務。

本文章公開於2025年1月，內容可能會有無預警的修正或更改，請依當時的最新資訊為準。
