化學阻抗分析儀 IM3590
-
marked -
-
用於測量電氣化學零件和材料/電池/EDLC(電氣雙層電容)
- 適用於離子運動和溶液電阻測量，1mHz ～ 200kHz的寬範圍信號源
- 一台機器即可實現LCR測量、掃描測量的連續測量和高速檢查
- 可測量電池的無負載狀態產生的內部電阻
- 最快2ms的高速測量，實現掃描測量的高速化
- 基本精度±0.05%，零件檢查到研究開發測量均可對應
- 適用於Cole-Cole圖、等效電路分析等電器化學零件和材料的電阻(LCR)測量
注：主機不帶測試治具。請從選件中選擇測試治具和探頭。
※ RS-232C用連接線可使用普通的對應聯鎖的交叉線。RS-232C連接線9637僅可在不使用硬體流程控制時使用。
※ RS-232C用連接線可使用普通的對應聯鎖的交叉線。RS-232C連接線9637僅可在不使用硬體流程控制時使用。
IM3590化學阻抗分析儀：電池內阻測量和電池測量功能
IM3590可以通過自動測量電池電壓並生成相同的DC電壓來測量空載狀態下電池的內阻。
•測量範圍：10mΩ至10Ω
•電池電壓：5 V或以下
•測量範圍：10mΩ至10Ω
•電池電壓：5 V或以下
IM3590化學阻抗分析儀：確定電子零件，壓電零件和諧振零件的頻率特性
IM3590具有頻率掃描測量（最多801個點），頻率特性測量和Cole-Cole曲線顯示功能，可輕鬆確定電子零件的特性。阻抗分析儀還可以掃描多個信號電平（電壓和電流）和直流偏置電壓。
IM3590化學阻抗分析儀：通過時間間隔測量來確定電子組件的狀態隨時間的變化
由於具有最多801個點的時間間隔測量功能，IM3590可以生成曲線圖，說明電子組件的特性如何回應環境條件（例如溫度）的變化而隨時間變化。
應用軟體
下載應用程式，並查看《 Communication Command用戶手冊》。
阻抗分析儀 應用軟體(日文網頁)
阻抗分析儀 應用軟體(日文網頁)
精度計算軟體
只需輸入一個數值即可計算精度。
阻抗分析儀系列 精度計算軟體
阻抗分析儀系列 精度計算軟體
IM3590
基本參數
| 測量模式 | LCR模式，連續測量（LCR/分析），分析模式（頻率或電平掃描，溫度特性，等效回路分析） |
|---|---|
| 測量參數 | Z, Y, θ, Rs (ESR), Rp, Rdc (直流電阻), X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q, T, σ (導電率), ε (介電常數) |
| 測量量程 | 100mΩ～100MΩ, 10檔量程 (所有參數均由Z規定) |
| 顯示範圍 | Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp, σ, ε : ± (0.000000 [単位]～9.999999G [單位]) 僅Z和Y為絕對值顯示 θ: ± (0.000°～999.999°), D: ± (0.000000～9.999999) Q: ± (0.00～99999.99), Δ%: ± (0.0000%～999.9999%) T: -10.0℃～99.9℃ |
| 基本精度 | Z: ±0.05% rdg. θ: ±0.03° |
| 測量頻率 | 1 mHz～200 kHz (1 mHz～10 Hz步進) |
| 測量信號電平 | 普通模式： V模式，CV模式：5 mV～5 V rms，1 mV rms步進 CC模式：10 μA～50 mA rms，10 μA rms步進 低阻抗高精度模式： V模式，CV模式：5 mV～2.5 V rms, 1 mV rms步進 CC模式：10 μA～100 mA rms, 10 μA rms步進 |
| 輸出電阻 | 普通模式：100 Ω，低電阻高精度模式：25 Ω |
| 顯示 | 彩色TFT5.7英寸，可設置顯示ON/OFF |
| 測量時間 | 2ms（1kHz，FAST，顯示幕OFF，代表值） |
| 功能 | DC偏壓測量，直流電阻溫度補償（標準溫度換算顯示），溫度測量，電池測量（自動DC偏壓外加方法），BIN測量（分類功能），面板讀取·保存，存儲功能 |
| 介面 | EXT I/O（處理器），USB通訊，USB存儲 選件：可安裝RS-232C/GP-IB/LAN其中之一 |
| 電源 | AC 100～240 V, 50/60 Hz, 50 VA max |
| 體積及重量 | 330W × 119H × 168D mm, 3.1 kg |
| 附件 | 電源線×1，使用說明書×1，CD-R（通訊說明書，使用軟體）×1 |
點擊下方選框選擇分類，會顯示該選件的選項。
可搭配使用產品
(2018年6月資訊)
探棒、測試治具
※使用9268-10或9269-10時，須外接定電壓源、定電流源
-
SMD測試夾具 IM9100
- 直接連接測試
- 適用測試底部帶有電極的 SMD
- DC 至 8MHz
- 可測量的樣品尺寸：01005 至 0402 (EIA)
- 先進電子元件的高精度 4 線測試
-
SMD測試夾具 IM9110
- 用於直接連接兩線測試
- DC 至 1 MHz
- 可測量樣本尺寸：008004 (EIA)
- 高精度兩線製夾具
- 採用先進的接觸技術，重現性佳
-
鑷形探棒 L2001
- DC 至 8MHz，50Ω 終端
- 尖端電極間距：0.3 至 6 mm
- 可測量樣品尺寸：0603 (EIA)
- 用於小芯片元件 LCR 測試的 2 線探針
測試治具 9262
- 直連式
- DC〜8MHz（與特注品 IM3536-01搭配使用時，最大可測量10 MHz）
- 可測量端子直徑：0.3〜2mm
SMD測試治具 9263 9263
- 直連式
- DC〜8MHz（與特注品 IM3536-01搭配使用時，最大可測量10 MHz）
- 被測物尺寸：1〜10mm
SMD測試治具 9677
- 直連式，側邊有電極的SMD用，DC〜120MHz，被側物尺寸：3.5 ±0.5mm
SMD測試治具 9699
- 直連式，側邊有電極的SMD用, DC〜120MHz
- 被側物尺寸：寬1.0〜4.0mm，高度1.5mm 以下
前端探針 IM9901
- L2001前端更換用通用尺寸，L2001標準配備品
前端探針 IM9902
- L2001前端更換用，小型尺寸
4端子探棒 9140-10
- 線長1m
- DC〜200kHz, 50Ω
- 可測量端子直徑：0.3〜5mm
測試治具 9261-10
- 線長1m
- DC〜8MHz, 50Ω
- 可測量端子直徑：0.3〜1.5mm
4端子探棒 9500-10
- 線長1m
- DC〜200kHz, 50Ω
- 可測量端子直徑：0.3〜2mm
4端子探棒 L2000
- 線長1m，DC〜8MHz（與特注品 IM3536-01搭配使用時，最大可測量10 MHz），50Ω，可測量端子直徑：0.3〜5mm
直流偏壓電壓模組 9268-10
- 直連式，40Hz～8MHz，最大外加電壓DC±40V
直流偏壓電流模組 9269-10
- 直連式，40Hz〜2MHz，最大外加電流DC 2A
溫度探棒
溫度探棒(防水構造) 9478
- Pt100
- 前端φ2 3mm
- 線長1m
- 防水構造
PC傳輸
GP-IB連接線 9151-02
- 2 m
GP-IB介面 Z3000
- 無
LAN介面 Z3002
- 無

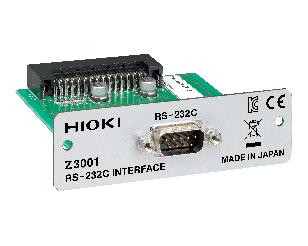

RS-234C介面 Z3001
- 無
| 項目 | 分類 | 版本 | 公開日期 |
| IM3590｜化學阻抗分析儀｜LabView 驅動 | 免費軟體 | V1.10 | 2015-01-16 |
|---|---|---|---|
| IM3523、IM3533、IM3533-01｜LCR METER｜採樣軟體 | 免費軟體 | V1.34 | 2021-06-11 |
| IM3523、IM3533、IM3533-01、IM3570、IM3590｜LCR METER、阻抗分析儀、化學阻抗分析儀｜應用Disk | 免費軟體 | Rev.17 | 2025-05-29 |
| IM3590｜化學阻抗分析儀｜版本升級V1.14 | 韌體 | V1.14 | 2021-12-02 |
| Excel通訊指令收發信外掛程式｜SequenceMaker｜V1.80 | 免費軟體 | V1.80 | 2025-10-31 |
