IM3523、IM3533、IM3533-01｜LCR METER｜採樣軟體

1.使用本軟體可以用PC連接以下HIOKI產品。
  3511-50/IM3523/IM3533/IM3533-01/IM3536/IM3570/IM3590
2.本軟體有以下這些功能。
  [通信控制]
  (1)使用RS-232C，GPIB，USB，LAN，將LCR測量儀所測得的資料保存至　Microsoft Excel以及文字檔(CSV形式)的程式。
  (2)使用分析器模式可以自動製作圖表。測量方法有以下5種。
    a.頻率特性(改變頻率進行掃描測量)
    b.電壓特性(改變電壓進行掃描測量，V/CV模式)
    c.電流特性(改變電流進行掃描測量，CC模式)
    d.時間間隔測量(指定的時間間隔進行掃描測量)
    e.按下返回鍵時存取(單次觸發)
  (3)連接電腦和LCR測量儀時需要以下這些電纜線。
    a. RS-232C連接時...RS-232C交叉型電纜線(9針對9針)
    b. GPIB連接時...National Instruments社制 GPIB-USB-HS
    c. USB連接時...USB電線(AB型)
    d. LAN連接時...LAN交叉電纜線

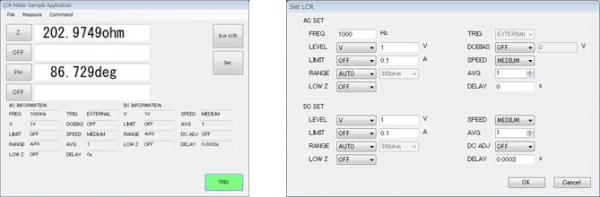

【LCR模式】

測量畫面	設定畫面

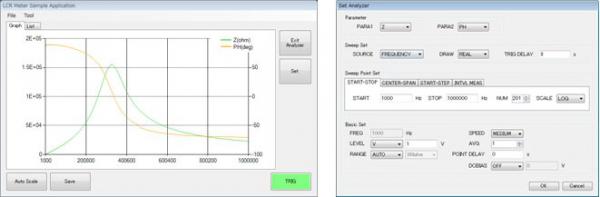

【ANALYZER模式】

測量畫面	設定畫面

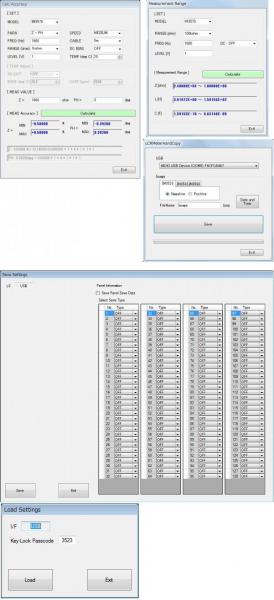

[精度計算]
1.設定測量條件，可以計算測量精度。

[測量範圍計算]
1.設置測量條件，可計算測量範圍。

[畫面取得]
1.測量畫面可以BMP形式進行保存。
2.保存設定(僅限IM3523)
可將設定保存至文件。
3.讀取設置(僅限IM3523)
可從文件中讀取設定。

1.點擊【Download】來下載檔案。
2.執行所下載的檔，開始安裝。
※本軟體的使用需要NET Framework 4.0。

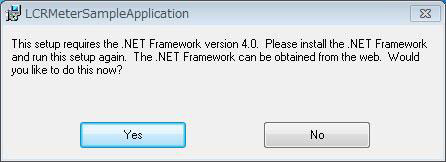

如果你的電腦沒有安裝NET Framework 4.0，那麼將會顯示以下畫面。

在這裡點擊【是(Y)】，則會顯示NET Framework的下載頁面，請下載NET Framework並進行安裝。
※ 如果您的電腦沒有連接到網路，那麼請使用其它已連接到網路的電腦，並從Microsoft公司的 Web頁面下載NET Framework 4.0版，並進行安裝。NET Framework 4.0可以從這個頁面進行下載。
3.安裝NET Framework之後，再一次進行本軟體的安裝。

CPU：操作環境1GHz以上
記憶體：512MB以上
OS: Vista SP1以上(32bit/64bit)/ 7(32bit/64bit)/ 8(32bit/64bit)/10(32bit/64bit)
Microsoft .NET Framework 4.0
介面:RS232C,GPIB,USB,LAN
顯示器解析度：1024*768dot以上
硬碟：剩餘容量5MB以上
(但是，如果在沒有安裝NET Framework 4.0的場合，另外需要約900MB。記錄資料保存用時另外需要)

您需要使用連接線將電腦連接到LCR測試儀。
・RS-232C連接：RS-232C交叉電纜（9針母頭至9針母頭）
・與GP-IB連接時... National Instruments GPIB-USB-HS
・用於USB連接：USB電纜（AB型）
・用於局域網連接：局域網交叉電纜

V1.33(最新版本)
・修正了OS設定使用逗號作為小數點的區域設定時無法進行通訊的問題。
・添加了用於保存CSV的選項設置
・進行了修改，以便可以按降序自動設定用於測量頻率/電壓/電流特性的掃描點。
・與3511-50相容
・其他小問題的修改

V1.32
・修改為在應用軟體使用後不會改變採樣軟體使用前的測量值獲取詢問的響應內容的設定

V1.31
・修正了在IM7580以外的機型的測量頻率設定中，小數點以下四捨五入後的數值設定到裝置中的問題。
1.LCR模式的設定畫面中設定頻率時，小數點以下四捨五入的數值設定到裝置中。
2.ANALYZER模式的設定畫面中設定頻率時，小數點以下四捨五入的數值設定到裝置中。
3.掃頻中設定頻率時，小數點以下四捨五入的數值設定到裝置中。

V1.30
・支援IM3536。
・追加了用於IM3523的設定備份功能。

V1.21
・修正了Cs-D,Cp-D,Ls-Q,Lp-D的精度計算中的不良問題。

V1.20
・支援IM7580。

V1.10
・追加了測量範圍計算功能。
・獲取畫面應用可適用於IM3570了。

V1.00
・最初的公開版本
