暫態記錄器（示波器） MR8740T

標準

類比最多108ch，檢驗數據傳輸時間為零

適用於ECU等高性能電路板的多點檢測
類比108ch~類比96ch+邏輯48ch輸入
媒介保存時間與過往相比縮短至Max.1/100
20MS/s所有通道同時採樣
類比所有通道絕緣輸入，實現安全測量
支援4K顯示器，無需重疊即可顯示多通道波形
1模組可4ch輸入（4ch類比模組U8975、4chDVM模組U8991）
可以產生定電壓、定電流、模擬電阻（VIR發生模組U8794）

主機需要搭配專用選件中的輸入模組。請另外購買輸入線等各種選件。

產品概要

暫態記錄器（示波器） MR8740T是一台可外接螢幕、對應4K螢幕的暫態記錄器（示波器）。一台即可建立多通道測量系統，代替多台DMM使用。

記錄速度中等，但可對應更多通道，最多可組合27個模組、類比108通道，類比全通道絕緣。

並且，同一台機器可以同時發生信號及測量(需搭配信號發生模組)，可模擬感測器信號來進行測試。適合組裝到設備端，可用於控制模擬實驗、應變測量的相關測試、ECU檢查等。

暫態記錄器（示波器） MR8740T與螢幕連接示意圖

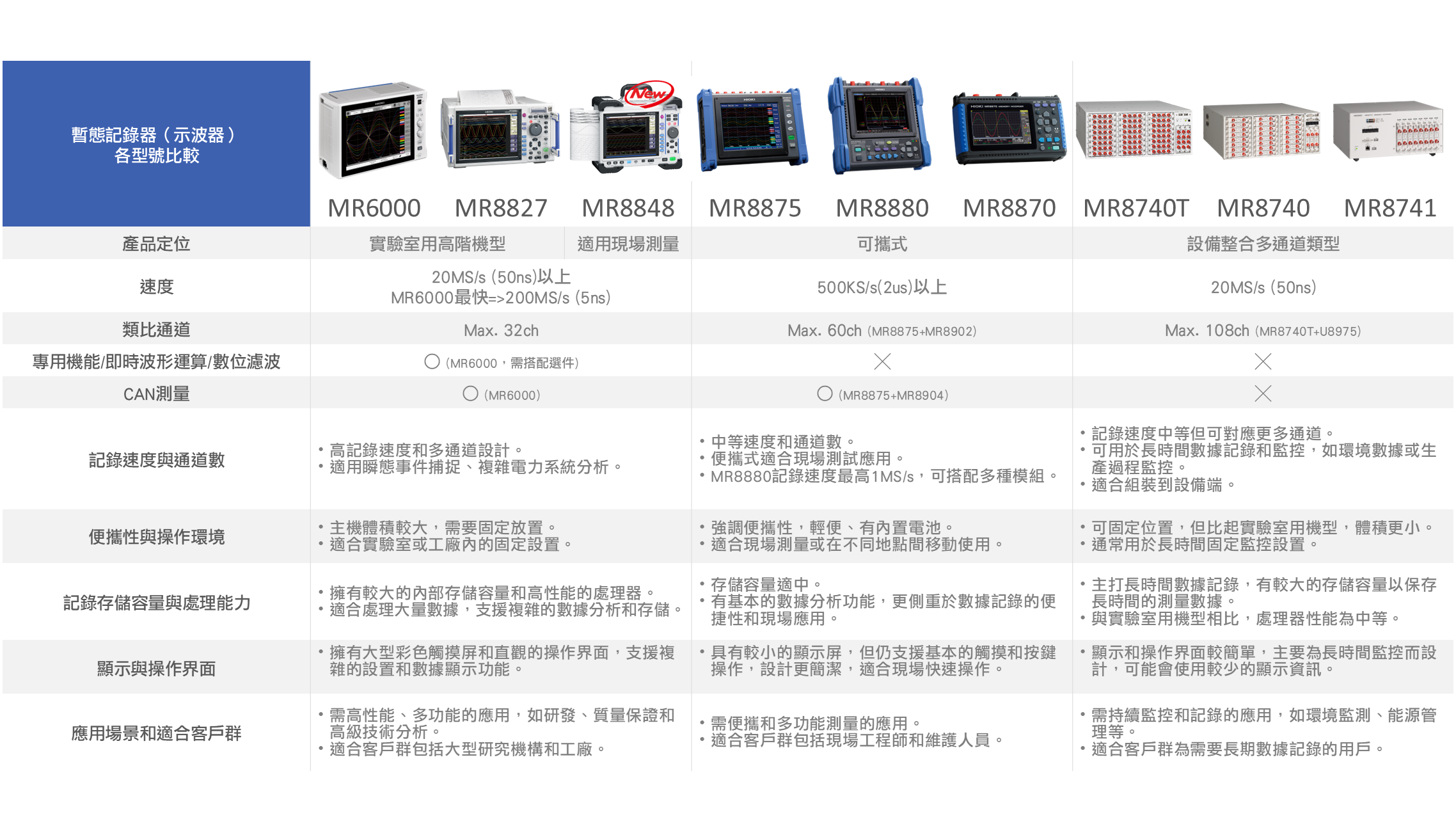

其他同分類的產品比較如下


【多通道、可靈活組合】

理想中的多通道測量

這款暫態記錄器（示波器） MR8740T，相當適合使用於高性能化電路板的多點檢查。1台就可做到類比Max.108ch、類比+邏輯Max.144ch、訊號發生Max.216ch的多通道測量，並且可將測量結果之影像輸出至4K螢幕進行觀看。

※4K螢幕需由客戶自行準備

螢幕顯示波形示意圖

主機小巧卻可測量Max.108ch

暫態記錄器（示波器） MR8740T在保持原有機型尺寸不變的前提下，可測量的通道數增加為2倍，最多可至108ch。即使是因高性能化而使得檢查點越來越多的ECU電路板的測試，也只要一台儀器就可以對應，滿足測試系統空間有限、想有效利用空間的客戶需求。

暫態記錄器（示波器） MR8740T連接螢幕、電腦示意圖

可搭配的模組產品多元豐富

暫態記錄器（示波器） MR8740T可隨心隨意組合多種模組，以滿足各種測量需求。例如在需要多點測量及高精度測量的ECU檢查時，搭配4ch的模組U8975、U8991使用，便可打造出最多108ch的測量系統。又如搭配波形發生、脈衝發生、VIR發生模組，便可組合出模擬引擎的動作及Sensor的系統。

若使用類比模組8966及DVM模組MR8990，便可以將高壓板等高速、高壓訊號，以跟DMM測量相同的波形來補足。透過變換組合各種高精度且可同時採樣的模組，便可滿足各種測量需求。

暫態記錄器（示波器） MR8740T可用模組

最適用於多通道同時測量的需求

暫態記錄器（示波器） MR8740T的所有通道，均搭載A/D Converter，測量時序皆同步，因此模組間及通道間不會出現採樣時間差。在進行游標測量、時間差測量時，可確保時間測量的正確性。

暫態記錄器（示波器） MR8740T的同時採樣波形示意

【省時有效率】

可大幅縮減測量數據的傳輸時間

使用暫態記錄器（示波器） MR8740T，可縮短測量過程中的數據傳輸時間，不須長時間等待，就可進行下一次的測量。以往的機種，在測量過後還需等待機器進行運算、數據儲存、數據傳輸等作業，在整體測量過程中佔去了很多的時間。省下等待資料傳輸的時間，便可提高測量效率。

暫態記錄器（示波器） MR8740T可提高檢查效率

數據儲存所需時間縮減至1/100

暫態記錄器（示波器） MR8740T在使用USB、內建SSD儲存數據時更快速。此款機種採用最新介面，加上內部處理的高速化，使得儲存速度更快、所花時間更短。例如，原本需要10分鐘進行儲存的數據，使用MR8740T，最快6秒即可完成。

暫態記錄器（示波器） MR8740T的數據儲存所需時間縮減至1/100

【異常、突發狀況對策】

所有通道皆為絕緣輸入，可防止意外發生

暫態記錄器（示波器） MR8740T的所有通道皆為絕緣設計，不需擔心連接的被測物受到干擾，也不會產生因對地的電位差而產生不良影響。並且，還可以防止因配線錯誤或電路板短路而造成過電壓、過電流輸入所引起的故障或意外。
※僅8971、8973模組為非絕緣

主機內建電池，遇突發停電仍可正常關機

暫態記錄器（示波器） MR8740T搭載Windows的關機用電池(密閉式鉛蓄電池)，因此在碰到停電或是斷路器跳脫時，也可正常關機。

暫態記錄器（示波器） MR8740T內建電池，遇到停電也可正常關機

可提醒測量中發生異常的警報功能

暫態記錄器（示波器） MR8740T搭載警報功能，當超過Trigger所設定的範圍時，警報就會響起。例如，在進行EMS試驗時，可以設定為若測量電壓超過上下限值時，便會響起警報提醒。在這種情況下，會使用視窗外部觸發。
警報的輸出舉例：
❶當波形超過上下限值的設定範圍時，畫面上便會顯示事件標記，並用蜂鳴聲通知。另外，如果波形回到上下限值範圍內，蜂鳴聲便會停止，並在畫面上顯示事件標記。
❷在上述任一情況下，事件發生當時的時間、通道、Trigger種類、電壓測量值都會顯示在畫面右上方。
※採樣100KS/s以下有效

暫態記錄器（示波器） MR8740T的警報功能

【軟硬體相輔相成】

可適用於LAN連結、搭載FTP功能

暫態記錄器（示波器） MR8740T標準配備1000 BASE-TX的LAN埠。
FTP伺服器功能
可將MR8740T的儲存內容（USB記憶體及內建SSD）複製至電腦。
FTP傳輸功能
可直接將測量數據傳輸至電腦端。

暫態記錄器（示波器） MR8740T以LAN連接電腦

標配波形顯示/CSV轉換軟體

透過暫態記錄器（示波器） MR8740T標準配備的波形檢視軟體Wv，可顯示和轉換波形。此軟體可將MR8740T所取得的二進位數據，轉換至PC上進行波形確認，或轉換成CSV檔以EXCEL開啟。此為免費軟體，最新版本可自HIOKI官方網站下載。

暫態記錄器（示波器） MR8740T標配波形顯示/CSV轉換軟體

與顯示器・PC智慧連動

在建構測試系統時，可藉由外接顯示器來確認電腦發出的通訊指令及測量波形。建構完成後，透過電腦便可以操作暫態記錄器（示波器） MR8740T，因此顯示器可以拆下做其他用途。

此外，在不需要操作時，可使用暫態記錄器（示波器） MR8740T搭配顯示器，單機進行測量及波形觀測。像這樣根據不同情形做使用上的變化，使通訊指令的設定及測量波形的觀測更加簡單。

暫態記錄器（示波器） MR8740T與顯示器、電腦連接

【暫態記錄器(示波器)用途、用法舉例】

信號發生×測量，實現各種ECU檢查

ECU上通常會連接多個各類感測器，而透過搭配信號發生模組使用，便可以模擬這些感測器。並且，透過使用測量模組，可同時進行模擬結果的測量。只要一台暫態記錄器（示波器） MR8740T，便可以完成從信號發生到測量的所有步驟。此外，VIR發生模組U8794可進行電阻輸出，因此也可用於檢查熱敏電路。

暫態記錄器（示波器） MR8740T搭配模組可進行信號發生與測量

一台即可代替多台DMM使用

將桌上型DMM替換成暫態記錄器（示波器），一台即可打造多通道的測量系統。推薦搭配本公司的其他產品（如具備寬幅量程的2ch模組MR8990、可進行多通道測量的4ch模組U8991）做使用。如此一來不僅可以減少導入主機台數，同時也因為系統得以簡化，而使得設備的維護和管理更容易。

暫態記錄器（示波器） MR8740T一台可代替多台DMM使用

控制模擬實驗

只要一台暫態記錄器（示波器） MR8740T，就可以進行信號的發生與測量，因此不必分別準備測量儀器跟發生器。並且，這款機種能夠模擬輸出各種感測器信號和控制脈衝信號，因此能夠模擬例如汽車、高鐵、飛機等的引擎控制、安全氣囊、剎車系統、動力方向盤、主動懸掛系統等的控制電路板的測試波形（DC輸出，正弦波輸出）。像是剎車系統控制測試、引擎控制測試、安全氣囊控制測試等。

應變測量的各種應用測試

暫態記錄器（示波器） MR8740T可輸入應變規或Extensometer的類比信號，以及應力感測器的類比信號。其數值可以透過轉換比功能，轉換為拉伸應變，而應力感測器的值也同樣可以轉換為拉伸應力。類比信號及邏輯信號可同時量測，因此只要進行一次測試，便可以記錄多種所需要的數據。適用於如橋梁的劣化監測、產業用機器人的可動部分應力測量、風力發電機等的扇葉多點測量等測試。

MR8740T

基本參數（精度保證時間1年，調整後精度保證時間1年）

輸入模組數	最大27個插槽
通道數	模擬最大108ch (使用U8975時), 或類比96ch + 邏輯48ch (使用U8975+8973時) 模擬最大54ch (使用8966時), 或類比48ch+邏輯48ch (使用8966+8973時) ※8973邏輯模組的插槽限制為25～27限定, 最多3個模組 ※類比模組的通道間和主機之間都絕緣，邏輯模組的通道之間都和主機共地
測量量程	100mV〜400V, 12檔量程, 解析度: 量程的1/2000 (使用8966時) 4V〜200Ｖ, 6檔量程, 解析度: 量程的1/32000 (使用U8975時) 100mV〜1000V, 5檔量程, 解析度: 量程的1/1000000 (使用MR8990時) 1V, 10V, 100V, 3檔量程, 解析度: 量程的1/1000000 (使用U8991時)
最大輸入電壓	DC 400V (使用8966時, 外加在輸入埠間也不會損壞的上限電壓)
對地間最大額定電壓	AC, DC 300V (輸入和主機之間絕緣，外加在輸入通道〜外殼之間、各輸入通道之間也不會損壞的上限電壓)
頻率特性	使用8966時: DC〜5MHz (-3dB)
最高採樣速度	20MS/s 所有通道同時, 外部取樣速率10MS/s
測量功能	存儲記錄
記憶體容量	1GW 16MW/ch (使用8966時),　8MW/ch (使用U8975或MR8990時), 4MW/ch (使用U8991時)
內置存放裝置	SSD 480GB
外部存放裝置	USB存儲×8
監視器輸出	VGA, HDMI, DisplayPort 推薦解析度 1920×1080 dot以上
外部介面	[LAN] 1000BASE-T、100BASE-TX, 10BASE-TX (2port) [USB] USB3.0 ×4, USB2.0 ×4
電源	AC100〜240 V, 50/60 Hz (400 VA max.)
體積及重量	426W × 177H × 505D mm, 14.0 kg (僅限主機)
附件	電源線×1, 快速測量指南×1, 使用上的注意事項×1, 應用軟體光碟(CD-R) ×1, 使用說明書詳細篇(CD-R) ×1, 空白面板（僅限空白插槽）, 機架安裝支架

點擊下方選框選擇分類，會顯示該選件的選項。

100mA級別～最大500A（高速）

各種輸入模組

※該商品本身沒有附輸入線，請另外選購。
※MR8740-50可連接最多4台電流模組8971
※邏輯模組8973最多3模組(插槽25~27限定)

DVM模組 MR8990
- 以往使用DMM，現在用MR8990也能測量，用波形捕捉微小電壓變動。
- 0.1 µV超小解析度
- 士0.01 % rdg.士0.0025 % f.s.高精度測量
- 可用於測量汽車、電動車上極微小電壓變化，僅1台即可對應各種測量。同時採樣多通道的不同種類的訊號，縮短測量時間。
高壓模組 U8974
- 高電壓直接輸入，絕緣2通道波形測量
4ch類比模組 U8978
- 一次可測量多點，絕緣4通道輸入模組
電流模組 8971
- 2ch，可用於電流的波形測量
- DC～100kHz頻率帶寬
- 可搭配電流感測器使用
類比模組 8966
- 2ch，瞬時波形
- DC～5MHz頻率帶寬
溫度模組 8967
- 2ch，可用於溫度測量
- 熱電偶溫度輸入
高解析度模組 8968
- 2ch，高解析度測量
- DC～100kHz頻率帶寬
頻率模組 8970
- 2ch，可用於頻率、轉數、脈衝等的測量
- DC～100kHz
DC/RMS模組 8972
- 2ch，瞬時波形與有效值
- DC～400kHz頻率帶寬
- 有效值DC，30～100kHz頻率帶寬
邏輯模組 8973
- 16ch，邏輯訊號
- 可連接最多4個邏輯探棒
應變模組 U8969
- 2ch，加速度、負重、壓力、變位
- 應變片式轉換器用放大器
4ch類比模組 U8975
- 4ch，瞬時波形
- DC～2MHz頻率帶寬
3CH 電流模組 U8977
- 3ch，瞬時波形
- DC～2MHz頻率帶寬
電荷模組 U8979
- 2ch，加速度波形
- 電荷輸出型加速度擷取
- 內藏型前置放大器加速度擷取

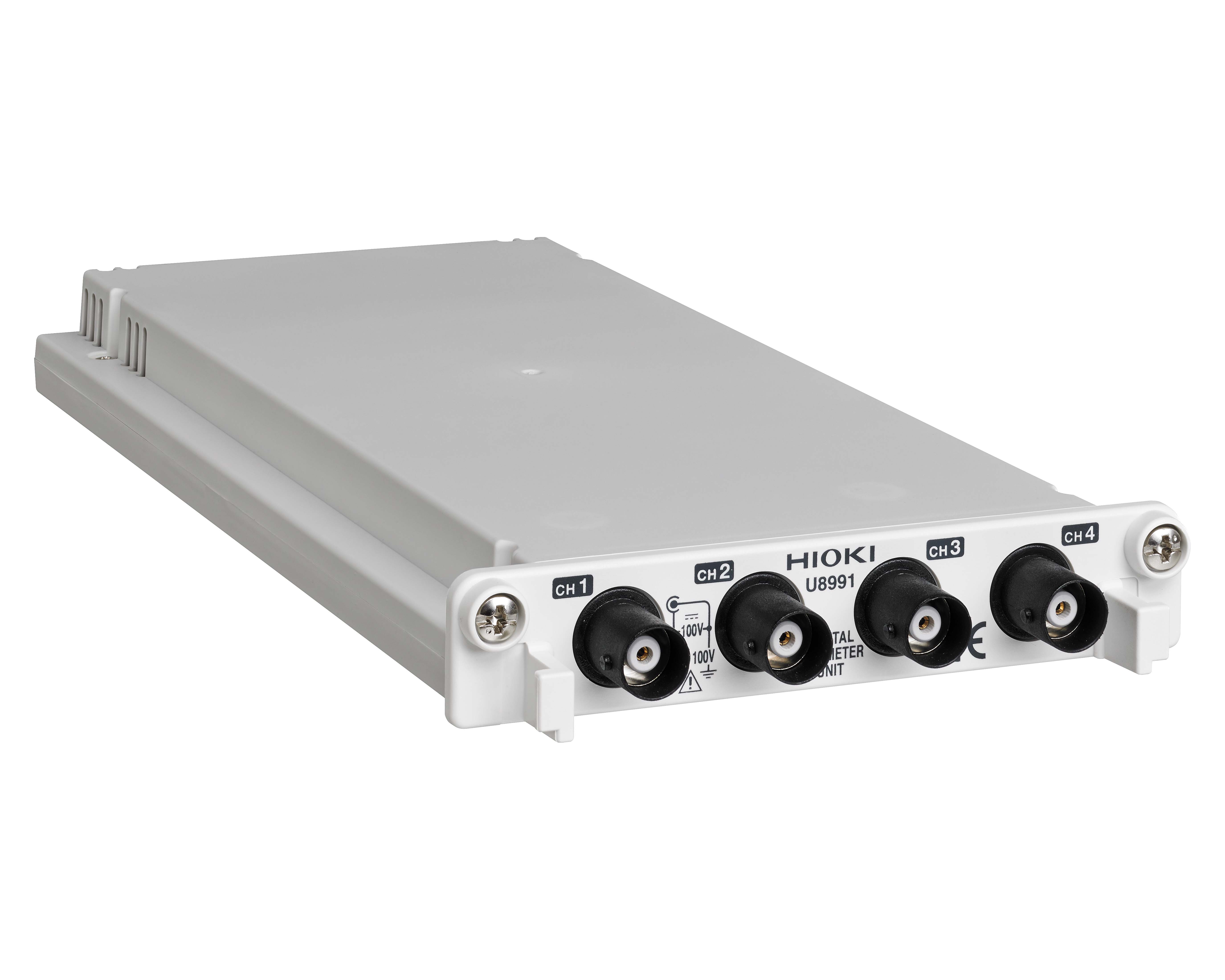

數位電壓表模組 U8991
- 適用於微小電壓測量
- 高精度±0.02%及6 1/2位數的超高解析度
- 50次/s採樣

各種輸出模組

※該商品本身沒有附輸出線，請另外選購。
※依照通訊指令設定

其他輸入用

連接線 L9217
- 線纜兩端為絕緣BNC，1.6 m
轉換適配器 9199
- 接收端：香蕉母頭，輸出端：BNC公頭

非接觸電壓測量

AC非接觸式電壓探棒（預計停產） SP3000
- 支援 φ 1.0 mm 〜 φ 2.5 mm 的包覆線
- 10Hz 〜 100kHz 的頻率帶寬
- 額定測量電壓：5 Vrms (14.14 Vp-p)
- 從電線絕緣層上捕捉電壓訊號
AC電壓探棒（已停產） SP9001
- 已停產

洩漏電流

※50/60Hz市電電源線用

AC 適配器 9445-02
- AC 100〜240 V，9 V/1 A
輸出線 L9094
- φ 3.5迷你探棒-香蕉端子，1.5m
輸出線 L9095
- BNC端子用，1.5m
輸出線 L9096
- 端子板用，1.5m
轉換適配器 9199
- 接收端：香蕉母頭，輸出端：BNC公頭

高精度電流感測器與暫態記錄器（示波器）連接時的注意事項

※與MR8847A/MR8827/MR8740的連接
・高精度電流感測器(ME15W)＋CT9901＋9318 →電流模組8971
・高精度電流感測器(ME15W)＋CT955x＋BNC線 →電流模組8971以外
・高精度電流感測器(PL23)＋9318 →電流模組8971
・高精度電流感測器(PL23)＋CT9900＋CT955x＋BNC線 →電流模組8971以外

轉換線 CT9901
- ME15W (12pin)轉換為PL23 （10pin）端子用

最大1000A（高精度）

※使用高精度電流感測器時，另外需要電源(CT955x)
※可以跟CT955x連結的只有ME15W(12pin)端子的(-05類型)感測器
※使用PL23 (10pin)端子的感測器時，另外需要轉換線CT9900

最大200A（高精度）

感測器用電源

感測器模組 CT9555
- 單獨使用電流感測器時的供電；1ch，帶波形輸出
感測器模組 CT9556
- 單獨使用電流感測器時的供電;1ch，帶波形/RMS輸出
感測器模組 CT9557
- 單獨使用電流感測器時的供電;4ch，帶計算功能、波形/RMS輸出
連接線 L9217
- 線纜兩端為絕緣BNC，1.6 m

資料儲存媒介

※請務必使用本公司指定選件之資料保存媒介。若使用指定選件之外的資料保存媒介，可能會發生不能正常儲存、讀取的情形，無法保證能夠順利使用。

USB 儲存體 Z4006
- 16 GB，採用壽命長、可靠性高的 SLC 型快閃記憶體

電源

使用3270系列電流探棒時需要

電源感測器用輸入模組

※使用電流模組8971(MR8847、MR8827、MR8740用)連接ME15W(12pin)端子的(-05類型)的高精度電流感測器時，另外需要轉換線CT9901
※使用PL23 (10pin)端子的感測器連接於8971、8940時，雖然不需要CT955x，但需要轉換線9318(9318為8971附屬品)

轉換線 CT9901
- ME15W (12pin)轉換為PL23 （10pin）端子用
轉換線 9318
- 連接CT6841-6846、CT6865/63/62、9709、9272-10及8971/ 40/ 51時使用，38cm
電流模組 8971
- 2ch，可用於電流的波形測量
- DC～100kHz頻率帶寬
- 可搭配電流感測器使用

輸入線A

※輸入電壓會受到所連接的輸入模組的電壓限制。

爪狀夾 9790-02
- 紅黑 ※裝在L9790前端使用時，限制為CAT II 300V
接觸針 9790-03
- 裝在L9790前端，紅黑為一組
- CAT III 300V、CAT II 600V
鱷魚夾 L9790-01
- 安裝於L9790前端使用，紅黑一組
- CAT III 300V, CAT II 600V

輸入線B

※輸入電壓會受到所連接的輸入模組的電壓限制。

爪狀夾 L9243
- 安裝於香蕉端子線的前端
- 紅黑為一組，全長185 mm
- CAT II 1000 V
連接線 L9197
- 最大可輸入600V
- 直徑φ 5.0 mm線纜，線長1.8m
- 附有可裝卸式大型鱷魚夾
連接線 L9198
- 最大可輸入300V
- 直徑φ5.0 mm線纜
- 1.7m
- 小型鱷魚夾

輸入線C

※對地間電壓會受到所連接的輸入模組的電壓限制。

10:1探棒 9665
- 最大額定接地電壓與輸入模組相同，最大輸入電壓 1kV rms（最高到 500kHz），線長1.5m
100:1探棒 9666
- 最大額定接地電壓與輸入模組相同，最大輸入電壓峰值 5kV（最高到 1MHz），線長1.5m

輸入線D

※對地間電壓在產品參數範圍內
※另外需要電源供應

差動探棒 P9000
- 用於高達 1 kV AC/DC 的輸入
- 需要單獨的電源
- 高壓訊號的隔離測試
- 觀察瞬時或 RMS 波形
AC適配器 Z1008
- AC 100〜240 V
