高壓模組 U8974

高電壓直接輸入，絕緣2通道波形測量

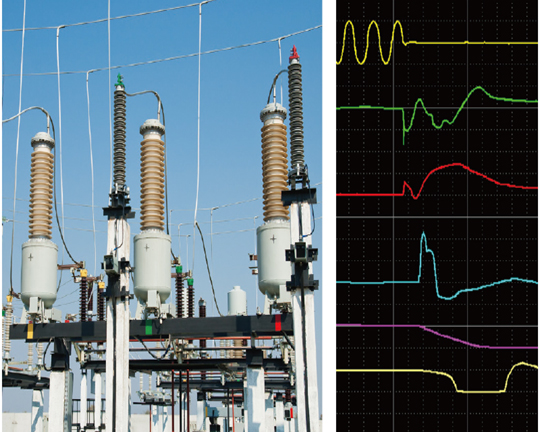

最適用於UPS電源和商用電源變壓器的一次側・二次側的測量。海外的 380 V、480 V 系列等的高壓電源線也能測量。最快 1 MS/s 的高速採樣、16 bit 的高解析度可用於拋載試驗或開關器的測試。也可以分析發電機的阻斷前後的電壓、轉數變動率、伺服調節器的運作狀態、抑制器的開關時機等。

測量功能	通道數：2ch電壓測量，DC/RMS切換功能< 對地間最大額定電壓：AC/DC1000 V測量等級Ⅲ，AC/DC600 V測量等級Ⅳ
輸入端子	香蕉頭輸入端子（輸入電阻4 MΩ，輸入容量5 pF）
測量量程	200 mV/div〜50 V/div (DC模式)，8檔量程 500 mV/div〜50 V/div (RMS模式)，7檔量程
測量解析度	測量量程的1/1600 (使用16bit A/D)
最高採樣速度	1MS/s
測量精度	±0.25%f.s. (濾波5 Hz，包含零位經度)
RMS測量	RMS精度: ±1.5% f.s. (DC, 30 Hz〜1 kHz)，±3% f.s. (1 kHz〜100 kHz) 響應時間: 高速150 ms，中速500 ms，低速2.5 s
頻率特性	DC～100 kHz (-3dB)
輸入耦合	DC/GND
最大輸入電壓	DC 1000 V，AC 700 V
體積・重量	106W × 19.8H × 196.5D mm，230 g
附件	無
