電力分析儀（電力品質分析儀） PQ3100
一台儀器記錄並分析電源故障，支持準確的電源分析
- 所有電壓、電流、功率、諧波、閃變等都按照時序同時測量（Ver.UP中帶閃變功能）
- 趨勢記錄的同時捕捉瞬間停電、電壓下降、頻率變化等所有電源異常情況
- 使用QUICK SET功能輕鬆掌握測量步驟
- 附件應用軟體PQ ONE能製作簡單的報告
- 最長可記錄事件發生前1秒，發生後10秒的波形
- 可長時間準確的測量DC電流（使用AC/DC自動調零電流感測器）
- 電流感測器電源由PQ3100主機供電
電力分析儀（電力品質分析儀）PQ3100【產品特徵】
支援IEC 61000-4-30 Ed. 3 Class S
IEC61000-4-30規定了電源品質測量方法的國際標準，符合此標準認證的設備，可獲得高信賴性並具備重視性的測量結果。
如您有相關規認證書的需求可以由此下載:電源品質分析 Class S的適用證明書
用於設備的電源故障分析
記錄趨勢的同時捕捉瞬間停電、電壓下降、頻率變動等所有電源異常。
相當適合用於調查預期外的設備故障或突然停止的原因。
用於電力系統的電力品質記錄
可記錄波動劇烈的可再生能源或EV充電樁，與電力系統連接時的電壓、電流、功率、諧波、閃變等。另外，可使用附屬的軟體PQ ONE輕鬆地進行分析。
用於AC/DC的功率測量
搭配AC/DC自動調零電流感測器使用，即可準確、並長時間地測量DC電流。
主機可供電給感測器，無須額外準備電源。
PQ3100及PQ3198之規格比較(點擊這裡展開)
電力分析儀（電力品質分析儀）PQ3100【實際運用】
調查各種電源的實際情況
導入新的電氣設備前，測量放置地點的電壓波形和設備能力，以及諧波的情況。導入設備後，透過再次測量並進行比較，可確認是否受到周邊的影響。
電源故障的預防維護
對電梯的動力部分等同樣位置進行定期測量，可發現故障的預兆。雙重配線或母線排、擁擠的配電櫃等難以進行接線操作的情況，可透過柔性電流勾表安全且輕鬆的進行接線操作。
太陽能發電的負載遮斷測試
太陽能負載遮斷試驗為：發電設備輸出的1/4的負載狀態下遮斷負載確認沒有發生異常後。再依照2/4、3/4、4/4的負載狀態下運轉，階段性的進行試驗。需要一台能記錄發電電壓的過度變化的記錄儀。 在負載遮斷測試中，需要記錄遮斷時的電壓、電流的過渡變化。PQ3100可記錄異常發生時的波形最多11秒(事件前1秒、事件後10秒)。利用游標測量還可進行峰值或持續時間的測量。
太陽能發電的負載測試
太陽能負載測試為：將發電設備盡可能地持續運轉並保持定量輸出、定量電壓和定量功率，直到機器各部份的溫度上升到飽和狀態為止。以確認諧波(電壓畸變率或電流畸變率)。此測試需要可以確認諧波的測量儀，HIOKI的電力品質分析儀PQ3100便具備此功能。
電力分析儀（電力品質分析儀）PQ3100【準確捕捉電源異常】
點擊項目可觀看說明
瞬態電壓▽
捕捉由雷擊、斷路器、繼電器觸點故障，或關閉等引起的電壓瞬間峰值的現象。
電壓驟升(電壓上升)▽
捕捉雷擊時，或重載電力線路開關時等情況下發生的暫態性的電壓上升現象。
電壓下陷(電壓下降)▽
捕捉馬達啟動等，由於負載突然發生大突波電流，而電壓在短時間內急遽下降的現象。
停電▽
捕捉雷擊造成的輸電停止或電源短路引起的斷路器跳閘等，此類停止供電的現象。
頻率波動▽
捕捉由於負載變化太大引起頻率波動，造成發電機的工作不穩定的現象。
突波電流▽
捕捉打開電氣設備或馬達等電源時，機器啟動時流過暫時性的大電流現象。
諧波▽
捕捉由半導體控制裝置引起的電壓/電流波形失真的現象。
不平衡▽
可以觀測到由於三相電源各相所連接的負載的增減，或是不均衡的設備機器的運作，僅在特定的相位元上負載變大，發生電壓・電流波形畸變、電壓下降或負序電壓的狀態。
電力分析儀（電力品質分析儀）PQ3100【方便上手的功能及數據顯示】
使用「QUICK SET」快速設置功能，按照提示進行接線、設置、開始記錄
設置步驟(例：三相3線測量)
記錄項目：
| 電壓異常檢測 | 捕捉電壓・頻率的異常。 | 僅趨勢記錄 | 僅記錄時序資料。 |
| 突波電流測量 | 捕捉突波電流。 | EN50160 | 進行符合EN50160標準的測量。 |
感測器自動辨識功能，避免誤測量
連接電流感測器後，只需按下檢測鍵，即可自動識別感測器的類型和最大電流量程。
簡單易懂的資料顯示
在測量期間可一鍵切換介面，可顯示所有的測量參數，順暢地進行情況確認。
電力分析儀（電力品質分析儀）PQ3100【事件記錄、顯示與統計】

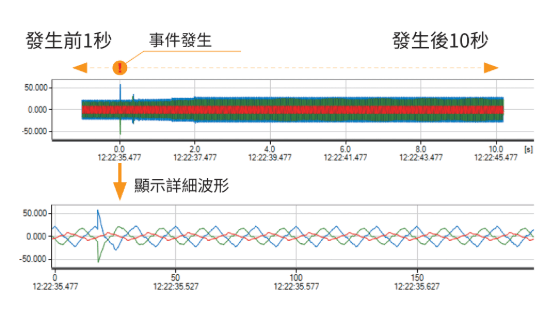

記錄事件發生前後的11秒
最長可記錄異常發生前1秒和發生後10秒的波形。可用於發生異常前後的分析或是太陽能功率調節裝置的負載遮斷測試，以及恢復正常的確認。
事件統計表示
可確認每種事件的發生次數和最差值。
同時記錄事件波形和趨勢圖
一次測量即可完成所有參數的趨勢記錄。如果檢測出電源異常，則進行事件記錄。記錄間隔期間內的最大/最小/平均值，不遺漏峰值。
例：發生電壓下降事件
事件波形
發生事件時，記錄0.2秒的暫態波形。所有的事件項目可設為並列觸發。記錄下來的資料在測量期間也可在介面上進行確認。
30秒事件波動趨勢
電壓上升、電壓下降、突波電流發生時可同時記錄30秒的1/2有效值波動。可用於調查馬達啟動時的突波電流造成的電壓下降。
需量記錄
可按時間順序記錄功耗。
記錄項目一覽(點擊這裡觀看)
| 瞬態電壓 | 電流波形峰值 | 視在功率 | 諧波電壓相位角 | 電流CF |
| 電壓1/2有效值 | 電流DC |
功率因數/位移功率因數 |
諧波電流相位角 |
電費 |
| 電流1/2有效值 | 電流有效值 |
電壓負序不平衡率 |
諧波電壓電流位相差 |
視在電能 |
| 電壓波形峰值 | 突波電流 |
電壓零序不平衡率 |
電壓總諧波畸變率 |
有功功率需量 |
| 電壓DC | 1周波頻率值 |
電流負序不平衡率 |
電流總諧波畸變率 |
無功功率需量 |
| 電壓有效值(相) |
200ms頻率值 |
電流零序不平衡率 |
K係數 |
視在功率需量 |
| 電壓有效值(線間) |
10秒頻率值 |
諧波電壓 |
IEC閃變 |
有功功率需量 |
| 驟升 |
有功功率 |
諧波電流 |
ΔV10閃變 |
無功功率需量 |
| 下陷 |
有功電能 |
諧波功率 |
電壓CF |
視在功率需量 |
| 停電 |
無功功率 |
間諧波電壓 |
RVC(快速電壓變化) |
功率因數需量 |
| 瞬時閃變值 |
無功電能 |
間諧波電流 |
記錄長度支援長時間記錄
時序資料或事件波形可記錄在SD存儲卡上，有2GB/8GB兩種容量可供選擇。
PQ3100記錄時間舉例(使用2GB SD卡時)
| 記錄間隔 | 200ms | 1 sec | 2 sec | 10 sec | 1 min | 10 min | 30 min | ... |
| 無諧波 | 25小時 | 5天 | 10天 | 53天 | 321天 | 1年 | 1年 | ... |
| 有諧波 | × | 7小時 | 14小時 | 2天 | 17天 | 178天 | 1年 | ... |
| 事件記錄 | × | ○ | ○ | ○ | ○ | ○ | ○ | ... |
用PC分析、製作報告【電力品質分析軟體 PQ ONE(標配)】
※最新版可從HIOKI官網免費下載。另外，還可下載實際的範本數據。
測量資料的匯入
測量場所和測量日期不同的資料，也可分資料夾統一匯入。
快速製作報告功能
可彙整多筆資料的趨勢圖並輸出報告。可運用於重複記錄時的不同日期比較、多個地點資料比較等。
分析資料一覽顯示
詳細顯示事件統計、事件清單、事件圖形等測量資料。可選擇需要的項目進行報告輸出。
【PQ ONE】可進行的分析(點擊這裡觀看)

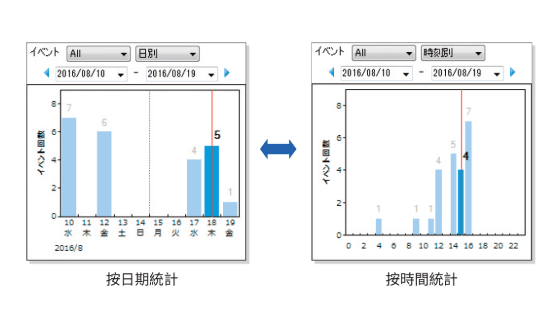

事件統計
按日期、時間分別對發生情況進行統計顯示。易於發現特定的時間段或一周中發生的異常。另外，還可進行美國的電力品質管理標準所用ITIC(CBEMA)曲線分析。
事件列表
將事件的發生情況按照日期或事件分別進行統計顯示。可以較容易發現在一定時間段或一周期間中發生的電源異常。

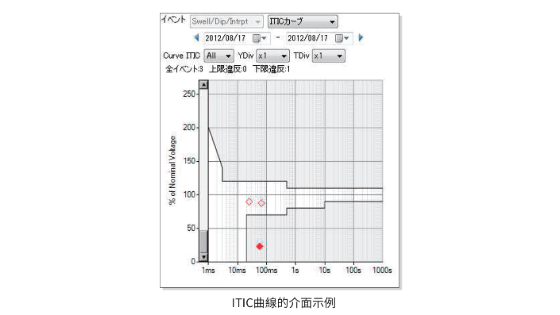

ITIC曲線
可以進行美國的電力品質管理標準所用的ITIC(CBEMA)曲線分析(容差曲線)。可統計顯示發生電壓驟升、電壓下降、停電期間的數據和最差值。

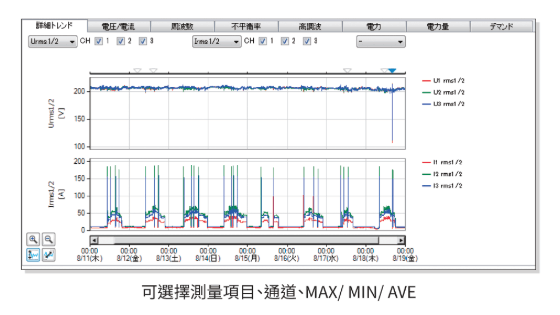

趨勢圖
按事件順序顯示電壓、電流、頻率、諧波、不平衡率、功率、電力等。可在介面上按照使用者自訂設置顯示範圍，並輸出報告。
事件詳情
分析波形、諧波、向量、數值顯示等200ms的事件波形。可顯示30秒事件波動資料、瞬態波形、事件前後的11秒波形。

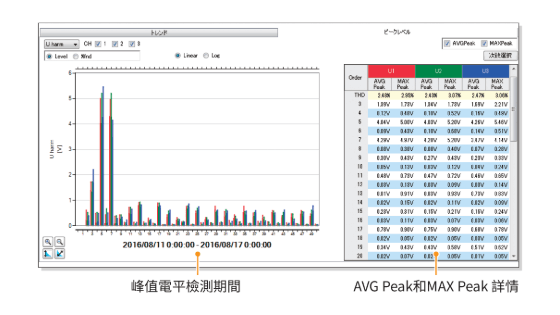

峰值電平顯示
在電壓諧波或電流諧波的趨勢顯示期間的最大值用長條圖進行顯示。使用游標選擇的AVG Peak和MAX Peak測量值可在介面右側確認。

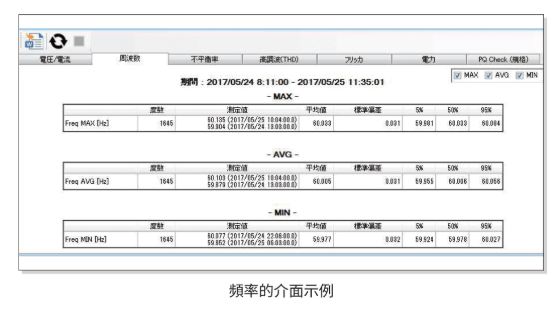

統計值顯示功能
在統計介面上顯示電壓、電流、頻率、諧波、閃變等統計值。還能夠知道所選項目的最大值(發生時間)、平均值、最小值(發生時間)、5%值、50%值、95%值(初期值、可任意變更)。

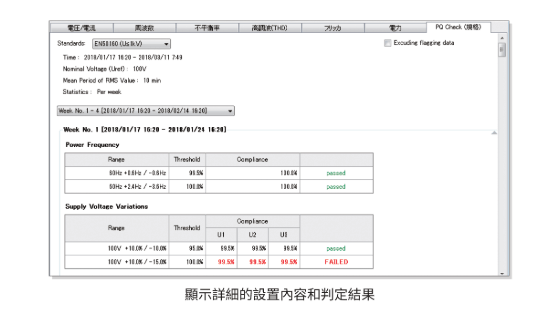

EN50160判定功能
無論是趨勢期間內的電壓波動，還是依據EN50160標準進行評估・分析・判定，都可以利用此功能進行。用戶還可以自訂判定標準或項目。
IEEE519規格的TDD(Total Demand distortion)運算
CSV轉換・PQDIF輸出功能
可將所選的項目使用CSV或PQDIF格式輸出。此外，也能讀取PQDIF格式的檔案。

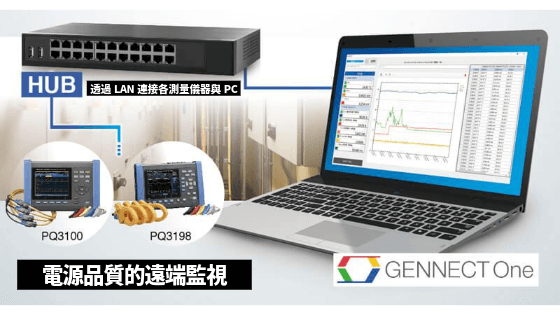

透過軟體遠端監測電源品質 GENNECT ONE SF4000
GENNECT ONE可將現場的測量結果(如電源品質的事件測量紀錄等)即時傳輸至PC，在PC上確認、儲存。從PC可遠端操作電力分析儀，變更事件條件。
含選件之【購買組合】(點擊這裡觀看)
POWER QUALITY ANALYZER KIT PQ3100-91
型號（訂購代碼）PQ3100-91
組合內容：
交流電流感測器CT7136（600 A）×2
PQ3100主機
SD存儲卡2GB Z4001
便攜包C1009
※比起單獨購買主機及選件，組合的價格較為優惠

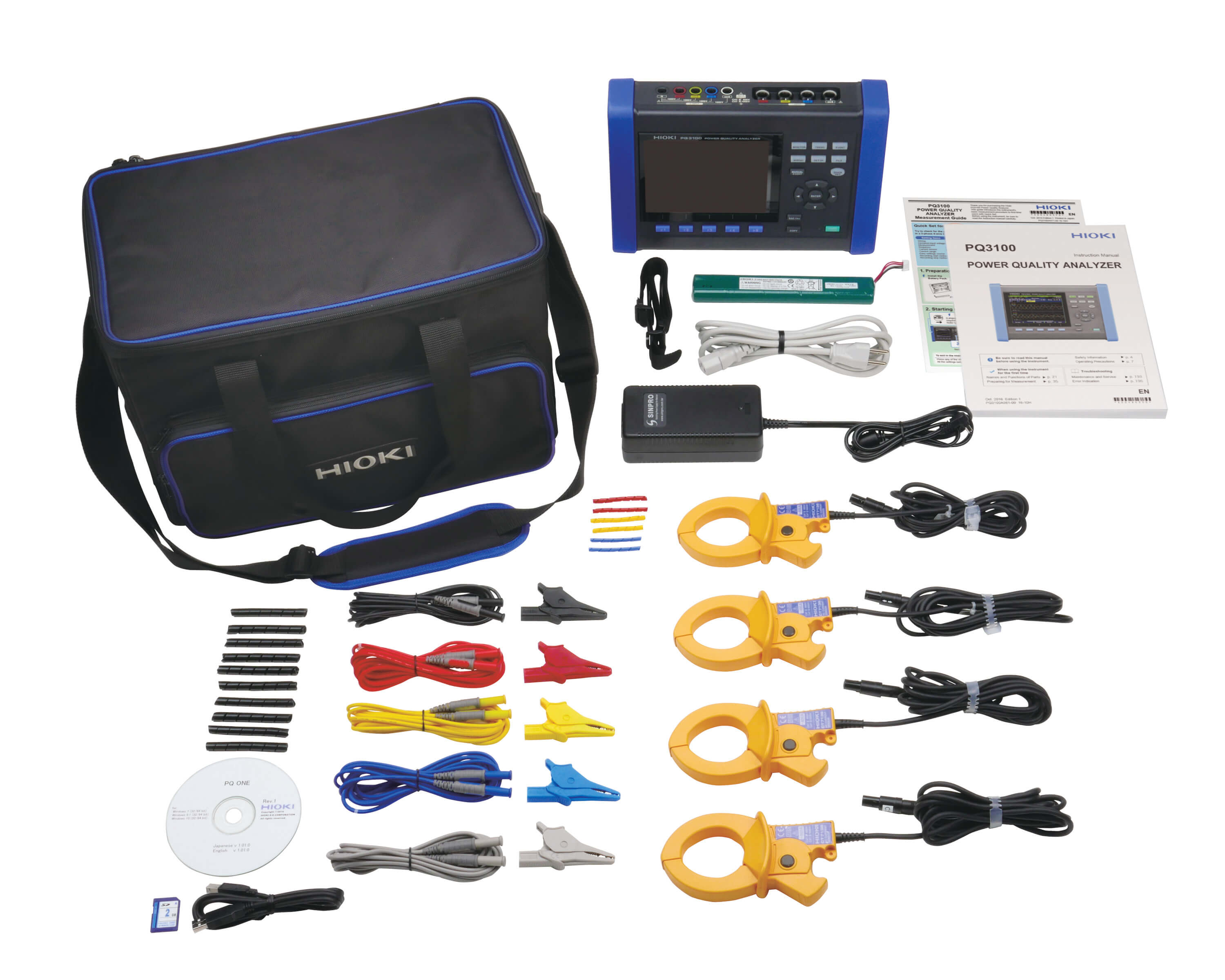

POWER QUALITY ANALYZER KIT PQ3100-92
型號（訂購代碼）PQ3100-92
組合內容：
交流電流感測器CT7136（600 A）×4
PQ3100主機
SD存儲卡2GB Z4001
便攜包C1009
※比起單獨購買主機及選件，組合的價格較為優惠

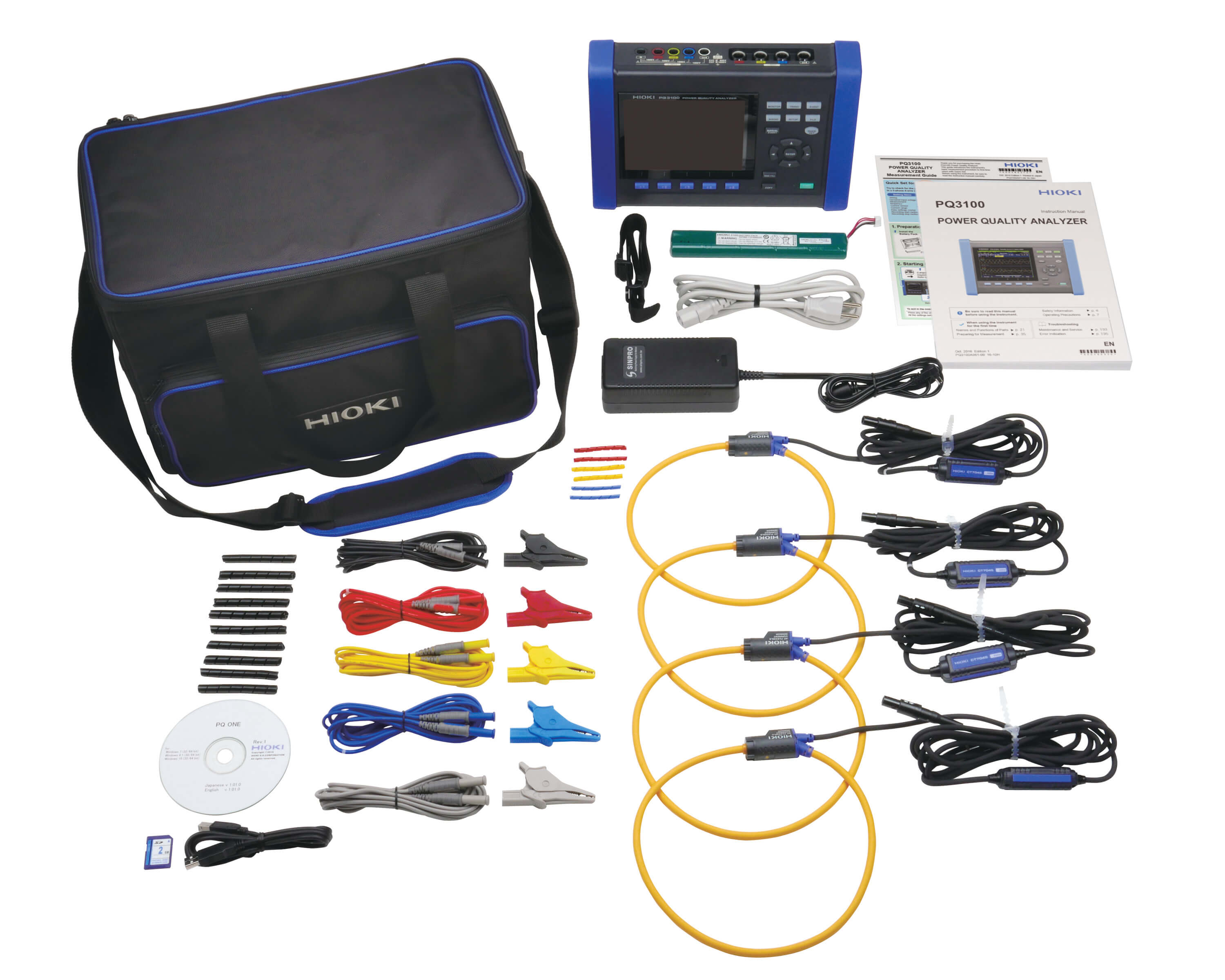

POWER QUALITY ANALYZER KIT PQ3100-94
型號（訂購代碼）PQ3100-94
組合內容：
AC柔性電流感測器CT7045（6000 A）×4
PQ3100主機
SD存儲卡2GB Z4001
便攜箱C1009
※比起單獨購買主機及選件，組合的價格較為優惠
※AC柔性電流感測器CT7045屬於CT7040系列，詳細資訊請點擊這裡：
（AC柔性電流感測器 CT7040 系列）
PQ3100
基本參數(精度保證期1年,調整後精度保證期1年)
| 測量線路 | 除了單相2線/單相3線/三相3線/三相4線以外，還可使用ch4測量電壓/電流 (所有通道都能對應AC/DC測量) |
|---|---|
| 電壓量程 | 電壓測量1000.0 Vrms或DC, 瞬態測量2.200 kVpeak |
| 電流量程 | AC/DC 50.000 mA～5.0000 kA (根據所用感測器的測量範圍而異) |
| 功率量程 | 50.000 W～6.0000 MW (根據所使用電流量程和接線自動決定) |
| 基本精度 | 電壓: 標稱電壓的±0.2%, 電流: ±0.1% rdg. ±0.1% f.s. + 電流感測器精度，有功功率: DC ±0.5% rdg. ±0.5% f.s. + 電流感測器精度 AC ±0.2% rdg. ±0.1% f.s. + 電流感測器精度 |
| 測量功能 | 1. 瞬態過電壓: 200 kHz採樣 2. 頻率1波: 從1個波形進行運算 3. 電壓1/2有效值、電流1/2有效值： 每隔開半波半的1個波形運算 4. 浪湧、下陷、停電: 電壓1/2有效值時檢測 5. 衝擊電流: 每半波運算電流後的有效值時檢測 6. 頻率200 ms: 從10個波形·12個波形進行運算 7. 頻率10秒:從10秒間的波形進行運算 8. 電壓波形峰值，電流波形峰值 9. 電壓，電流，有功功率，視在功率，無功功率，有功電能，視在電能，無功電能，電費，功率因數，位移功率因數，電壓不平衡率，電流不平衡率 10. 電壓波峰因數，電流波峰因數 11. 諧波/相位角(電壓/電流), 諧波功率: 第0次～50次 12. 諧波電壓電流相位差: 第1次～50次 13. 總諧波畸變率(電壓/電流) 14.間諧波(電壓/電流): 第0.5次～49.5次 15. K因數(倍增率) 16. (Ver.UP) 瞬態閃變值: 符合IEC61000-4-15 17. (Ver.UP) ΔV10閃變，IEC閃變(短時間/長時間) |
| 最長記錄時間 | 最長1年，最多記錄時間：9999件 × 365日 |
| 介面 | SD/SDHC存儲卡, RS-232C, LAN (HTTP伺服器功能), USB 2.0 |
| 顯示 | 6.5英寸TFT彩色LCD (640 × 480點) |
| 電源 | AC適配器Z1002 (100～240V, 額定1.7 A, 50/60 Hz) 電池組Z1003 (連續使用時間8小時，AC適配器連接進行充電，充電時間5小時30分) |
| 體積和重量 | 300W × 211H × 68D mm, 2.5 kg (含電池組Z1003) |
| 附件 | 使用說明書×1, 測量指南×1, 電壓線L1000-05 ×1 (紅、黃、藍、灰、黑，鱷魚夾×5，螺旋管×5), 彩色螺旋管(用於區分鉗形感測器顏色) ×套, 螺旋管×5, AC適配器Z1002 ×1, 背帶×1, USB連接線(1 m) ×1, 電池組Z1003 ×1, PQ ONE (軟體CD) ×1 |
點擊下方選框選擇分類，會顯示該選件的選項。
收納、攜帶
防水箱
戶外安裝用、IP65
請洽詢
攜帶包 C1002
- 可收納選件，硬殼式
攜帶包 C1009
- 可收納選件，肩背包式
其他
RS-232C線纜 9637
- 9pin - 9pin，交叉型，1.8 m
LAN電纜 9642
- 附有直線型、交叉型線纜轉接頭，5 m
轉換線 L9910
- 將BNC端子輸出的電流感測器連接到PQ3100等PL14端子輸入的機器時使用
洩漏電流輸入
※測量洩漏電流用（不可用於功率測量）
AC洩漏電流感測器 CT7116
- AC 6A，φ 40mm，線長2.5m
資料儲存媒介
※請務必使用本公司選件之儲存媒介。若使用選件之外的儲存媒介，可能會發生不能正常儲存、讀取的情形，無法保證能夠順利使用。
SD 儲存卡 2GB Z4001
- 2 GB
SD 儲存卡 Z4003
- 8 GB
電流輸入
※測量功率、負載電流用（單相須用1個，三相須用2個以上）
AC柔性電流感測器 CT7040 系列
- 頻率帶寬 10Hz〜50kHz (±3dB)
- 額定電流 AC 600A/6000A
- 可測量導體直徑 φ 254mm〜φ 100mm
AC電流感測器 CT7126
- AC 60A，φ 15mm，線長2.5m
AC電流感測器 CT7131
- AC 100A，φ 15mm，線長2.5m
AC電流感測器 CT7136
- AC 600A，φ 46mm，線長2.5m
電源
※Z1002、Z1003為標準配備品
AC適配器 Z1002
- 主機用，AC100～240V
電池組 Z1003
- NiMH，透過主機充電
電壓輸入
※L1000-05為標準配備品
磁性適配器 9804-02
- 用於電壓線前端，黑 × 1，φ11 mm
爪狀夾 L9243
- 安裝於香蕉端子線的前端
- 紅黑為一組，全長185 mm
- CAT II 1000 V
磁性適配器 9804-01
- 用於電壓線前端，紅 × 1，φ11 mm
電壓線 L1000-05
- 紅、黃、藍、灰、黑各1條，3 m，鱷魚夾 × 5
懸掛用具
※用於PQ3100、PQ3198時，可使用2條強力型Z5020，將主機懸掛於金屬表面。
※Z5004可將電線類懸掛於金屬表面。
磁性吊繩 Z5004
- 無
磁性吊繩 Z5020
- 強力型
AC/DC電流輸入
