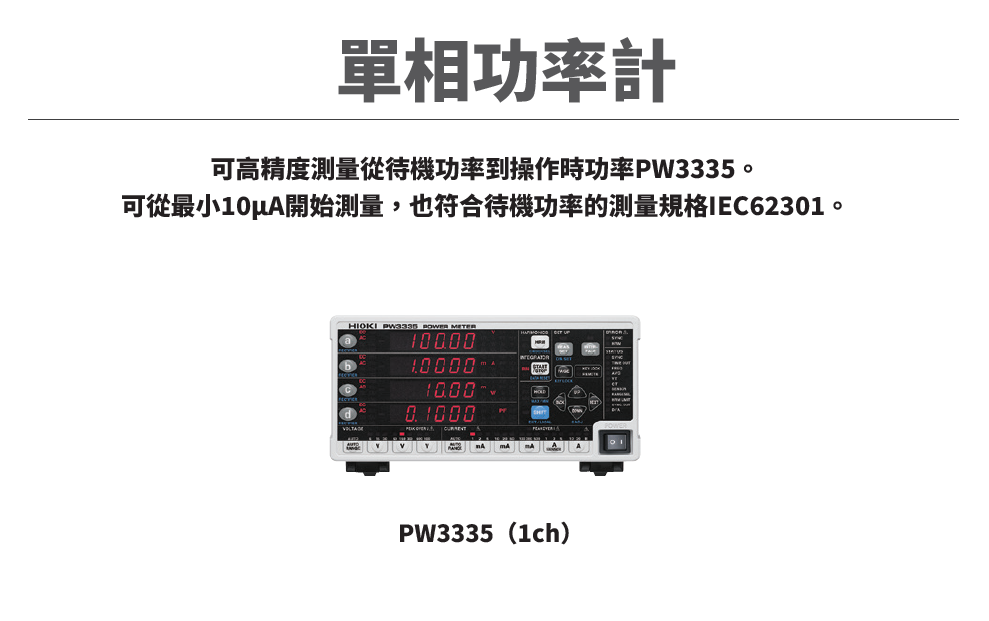

功率計（電力計） PW3335
-
-
-
PW3335,
-02/-03/-04 -
PW3335-01,
/-04 -
-
單相功率計、AC/DC高精度測量待機功率、操作時功率
- 高精度測量待機功率、操作時功率
- ±0.15%的高基本精度
- 1mA量程～20A量程（最大30A保證精度）
- DC、0.1Hz～100kHz的寬頻率帶寬
- 支援諧波測量、IEC62301（待機功率）標準的測量
- 在變頻器/馬達的無負載試驗中，即便是低功率因數也可實現高精度測量
- 最多可8台同步測量
- 配備最大可到AC5000 A輸入的外部電流感測器輸入端子（僅限PW3335-03,PW3335-04）
產品概要
功率計（電力計）PW3335是可直接輸入到最大DC 1000V/30A的單通道、單相功率測量儀器。
規格為電壓、電流、功率基本精度±0.15%，並標配諧波測量、符合IEC61000-4-7標準。
本機型採用DCCT方式，輸入電阻為1mΩ以下，減少因自體加熱引起的精度下降問題。而功率因數的影響為±0.1%f.s.，即使是低功率因數變壓器的無負載測試也能高精度測量。配合電流感測器最高可測量到AC 5000A(PW3335-03、-04)。
適用於各種電氣產品的產線檢查，或是負載變動時的測量，並配有多種介面可適應各種現場環境，搭配測量軟體可生成測量結果報告，便於後續報告與數據保留。
適用場景：
電氣生產產線、待機功率測量、負載變動等
若需要測量三相功率可參考：
功率計（電力計） PW3336、功率計（電力計） PW3337
規格為電壓、電流、功率基本精度±0.15%，並標配諧波測量、符合IEC61000-4-7標準。
本機型採用DCCT方式，輸入電阻為1mΩ以下，減少因自體加熱引起的精度下降問題。而功率因數的影響為±0.1%f.s.，即使是低功率因數變壓器的無負載測試也能高精度測量。配合電流感測器最高可測量到AC 5000A(PW3335-03、-04)。
適用於各種電氣產品的產線檢查，或是負載變動時的測量，並配有多種介面可適應各種現場環境，搭配測量軟體可生成測量結果報告，便於後續報告與數據保留。
適用場景：
電氣生產產線、待機功率測量、負載變動等
若需要測量三相功率可參考：
功率計（電力計） PW3336、功率計（電力計） PW3337

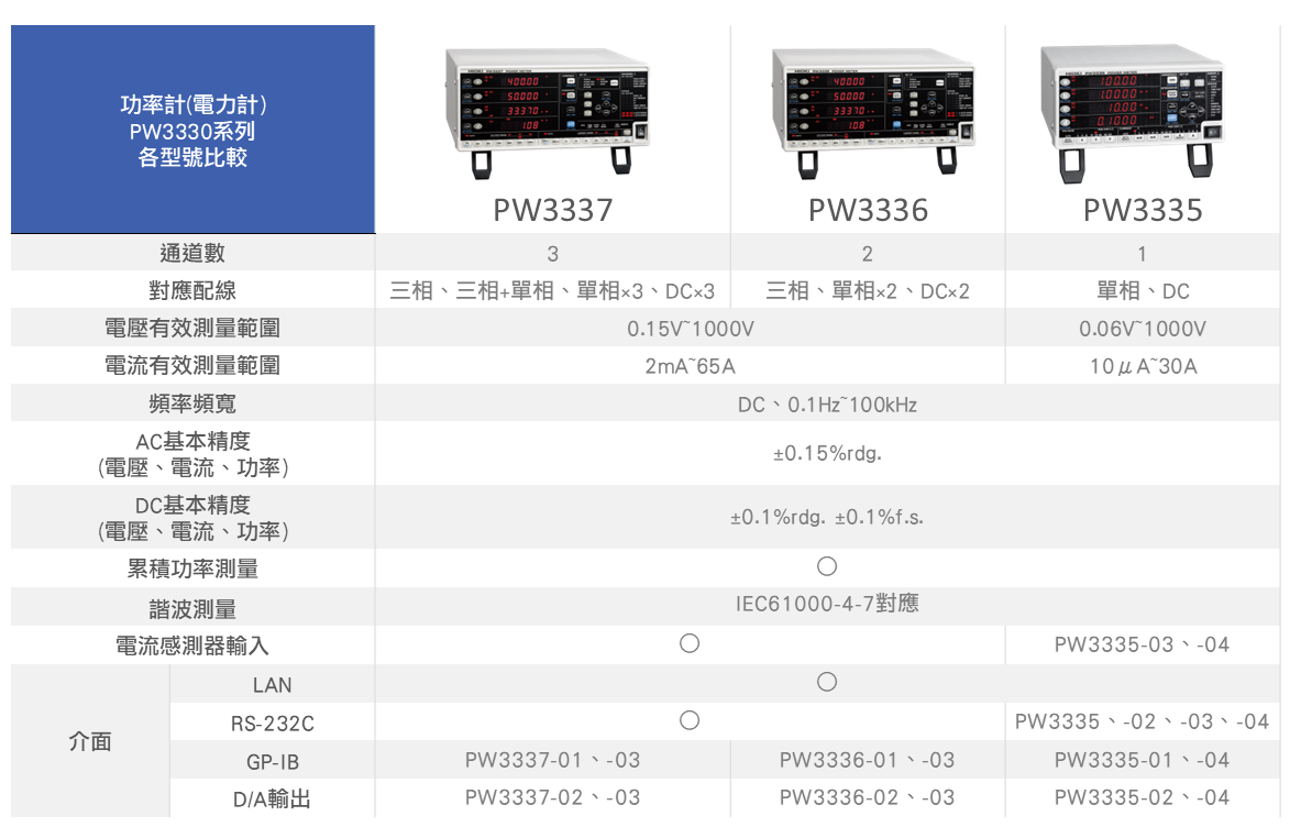

其他同分類的產品比較如下(點擊這裡展開)

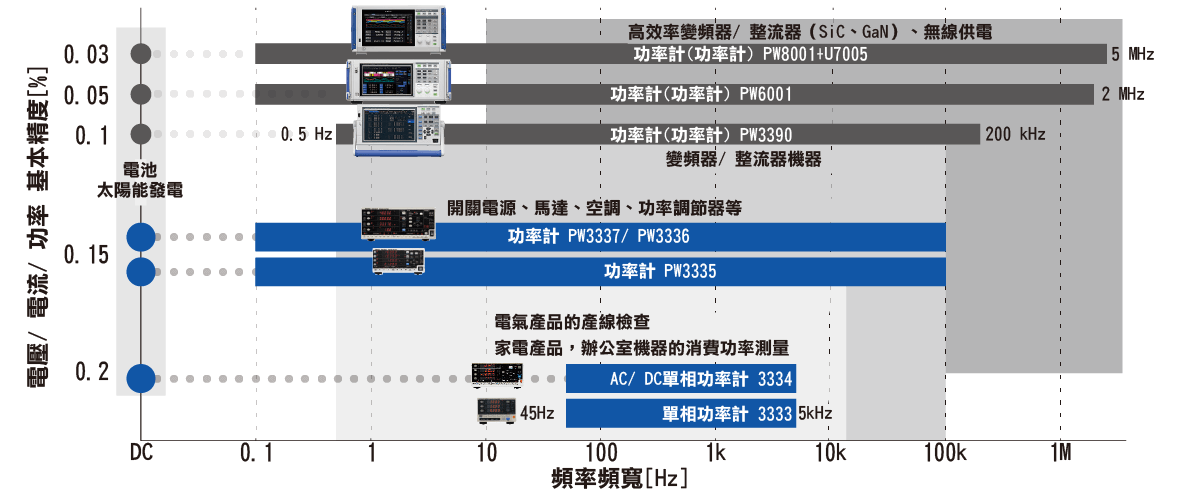

基本精度與頻率帶寬比較如下(點擊這裡展開)
有效測量範圍比較如下(點擊這裡展開)

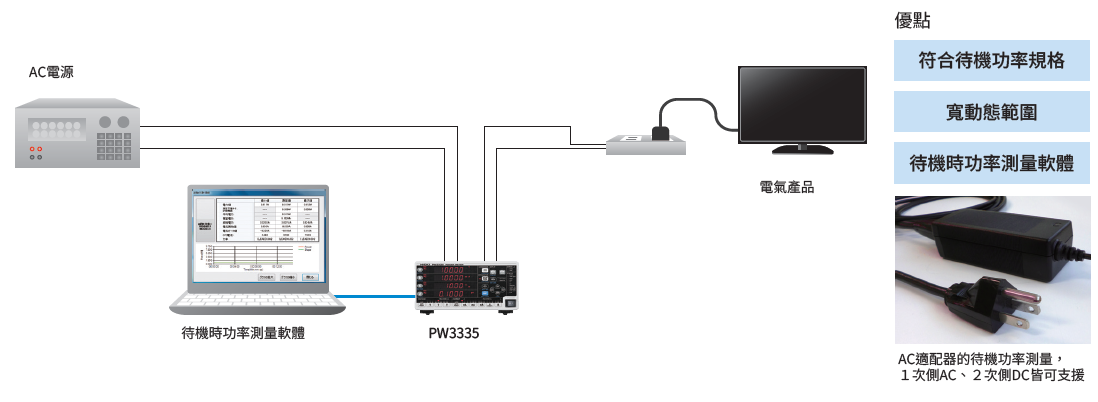

更精準的測量待機消費功率測量
對應JIS C 62301 待機時消耗功率測量的功率計
- 電壓、電流、功率基本精度 ±0.15 %
也符合IEC62301: 2011規格的需求。在商用電源的頻率50Hz/ 60Hz下，也能以±0.15%的測量精度，或功率因數影響±0.1%的同等級高測量精度進行測量。可精準分析待機消耗功率非常微小的波動。
即便是微小功率也可保有餘裕測量的量程構造。電流最小從10μA～、有效功率從0W～進行精度規定。
不只是IEC62301，其他各種標準的測量也沒問題。
觀看360度立體3D產品圖

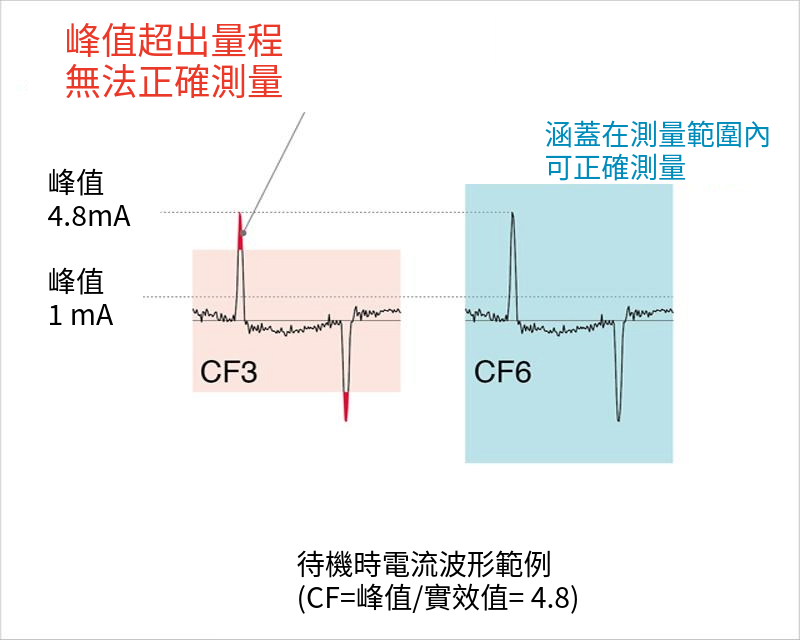

支援CF6（Crest Factor 6）
當AC適配器或開關電源在無負載的情況下工作時，電流波形的峰值因數會變大。
功率計（電力計）PW3335支援至峰值因數的3倍，因此即便是超額範圍(Over Range)的波形，也可進行測量。
此外，雖然空載運行時功率因數較低，但因PW3335不易受功率因數的影響，因此也可正確測量。
即便是低功率因數，功率因數的影響也在0.1% 以下
可做為變壓器或馬達省能源指標之一的無負載損耗測試。
因為PW3335受功率因數的影響很小，為±0.1 %f.s.以下，可以高精度測量低功率因數時的有效功率。
多種便利功能、輔助測量更輕鬆

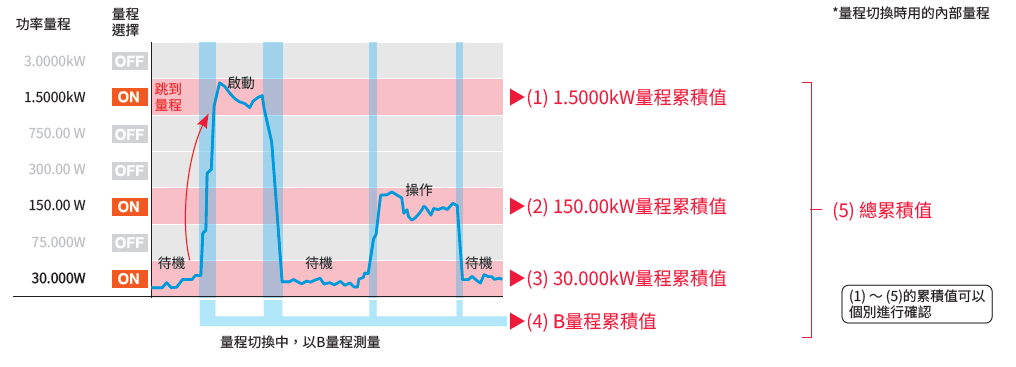

量程切換時精度保證的量程自動累積功能
儀器會根據消費電流自動切換至適當的功率量程進行累積測量。
量程切換期間，使用B量程(內部量程)進行累積，故不會遺失任何累積數據。
即便是頻繁變動的負載測量也能流暢地進行功率累積。也可按照量程進行功率累積，在測量功率變動的設備中，也可以測量不同狀態下的累積功率。
各極性分別電流、功率累積功能

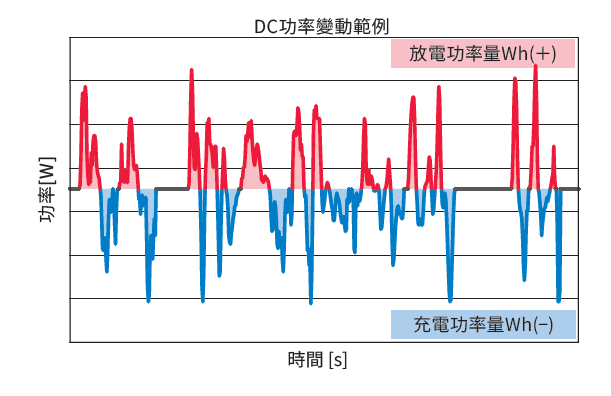

以充放電功率為例，累積測量中每200ms累積一次充電、放電功率，根據極性進行累積，在累積期間內，測量正向功率、負向功率和正負向功率。
即便在快速充放電狀態下也能準確測量充電與放電量。

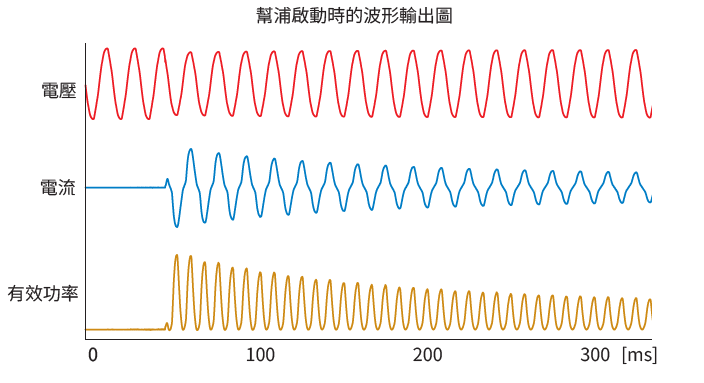

搭配暫態記錄器(示波器)觀測波形
可將測得的電壓/電流波形以高速類比行電壓形式輸出。
並使用暫態記錄器(示波器)顯示，確認馬達啟動電流與負載變動時的波形。
HIOKI的暫態記錄器一覽：示波器｜暫態記錄器

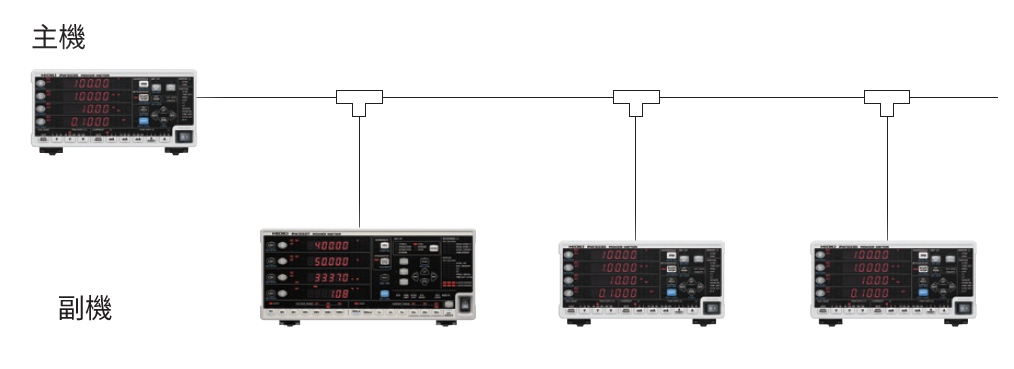

最多可同步8台儀器
大型設備等多點位的測量，可透過同步功能連接最多8台PW3335進行同步運算與控制。
可用於電源設備輸入/輸出等效率評估，多台設備之間的比較。
也能透過免費軟體PW Communicator實現多台儀器之間的效率運算與數據取得。
免費下載相關PC通訊軟體：功率計｜PW通訊軟體(PW Communicator)
PW3335
基本參數
| 測量線數 | 單相2線 |
|---|---|
| 測量項目 | 電電壓、電流、有功功率、視在功率、無功功率、功率因數、相位角、頻率、最大電流比、電流累積、有功功率累積、累積時間、電壓波形峰值、電流波形峰值、電壓波峰因數、電流波峰因數、時間平均電流、時間平均有功功率、電壓紋波率、電流紋波率 |
| 諧波相關專案 | 同步頻率範圍10 Hz～640 Hz，分析次數：最大50次 諧波電壓真有效值、諧波電流真有效值、諧波有功功率、綜合諧波電壓畸變率、總諧波電流畸變率、基波電壓、基波電流、基波有功功率、基波視在功率、基波無功功率、基波功率因數（位移功率因數）、基波電壓電流相位差、諧波電壓含量、諧波電流含量、諧波有功功率含量 （僅通過專用軟體獲得資料：諧波電壓相位角、諧波電流相位角、諧波電壓電流相位差） |
| 測量量程 | [電壓] AC/DC 6 V～1000 V，8檔量程 [電流] AC/DC 1 mA～20 A，14檔量程 [功率] 6.0000 mW～20.000 kW (根據電壓·電流量程的組合而定) |
| 累積測量 (累積：10000小時以下) |
固定量程累積/自動量程累積可切換 [電流]6位元顯示（0.00000 mAh～，不同極性和綜合值） [有功功率]6位元顯示（0.00000 mWh～，不同極性和綜合值） |
| 輸入電阻 (50/60 Hz) | 電壓：2 MΩ，電流：520 mΩ以下 (1 mA～100 mA量程)，15 mΩ以下 (200 mA～20 A量程) |
| 基本精度 (有功功率) |
±0.1% rdg. ±0.1% f.s. (DC) ±0.1% rdg. ±0.05% f.s. (45 Hz to 66 Hz, at Input < 50% f.s.) ±0.15% rdg. (45 Hz to 66 Hz, at 50% f.s. ≤ Input) |
| 顯示更新率 | 約5次/s~20s（根據平均次數的設置而變化） |
| 頻率特性 | DC，0.1Hz～100kHz |
| D/A輸出 僅限-02/-04機型 |
7ch（從以下中選擇輸出項目）、電平輸出DC ±2 Vf.s.或5 V f.s.，波形輸出1 V f.s.電平輸出/波形輸出（電壓/電流/有功功率），電平輸出（實在功率/無功功率/功率因數等），高速電平輸出（電壓/電流/有功功率） |
| 功能 | [整流方式切換] AC+DC, AC+DC Umn, AC, DC, FND 自動量程、平均值、VT·CT設置、同步控制、MAX/MIN等 |
| 介面 | 標配 LAN，RS-232C (除-01外), GP-IB (僅限-01，-04機型) |
| 電源 | AC 100～240 V, 50/60 Hz,30 VA |
| 體積及重量 | 210W × 100H × 245D mm, 3 kg |
| 附件 | 使用說明書 ×1，電源線 ×1,電壓·電流輸入埠用安全護套 ×2 |
點擊下方選框選擇分類，會顯示該選件的選項。
其他
※9165為同步控制用
連接線 9165
- 線纜兩端為金屬BNC，用於金屬BNC端子，1.5 m
通用電流輸入
※可直接連結電流感測器輸入端子(單相須用1個，三相須用2個或3個)
※PW3335為帶有外部電流感測器輸入端子的機型，因此可使用電流感測器
-
勾式感測器 9660
- 電流感測器，AC100A
-
勾式感測器 9661
- 電流感測器，AC500A
-
勾式感測器 9669
- 和功率計配合使用測量大電流
- 額定測量電流：1000A
AC柔性電流感測器 CT9667系列
- 頻率帶寬10Hz～20kHz（±3dB）
- 額定初級電流AC 5000 A/ 500 A
- 可測導體直徑φ100mm〜 φ254 mm
最大1000A（高精度）
※PW3335為帶有外部電流感測器輸入端子的機型，因此可使用電流感測器
※使用高精度電流感測器(-05款)時，必須搭配CT9555及L9217
※使用商品名稱中不含「-05」的高精度電流感測器時，須透過CT9900、CT9555及L9217將PL23 (10pin)端子轉換為ME15W (12pin)端子
※感測器需要1個單相，2個或3個三相，電源及連接線都需要準備跟感測器同樣數量
最大2000A（高精度）
高精度感測器
最大200A（高精度）
※PW3335為帶有外部電流感測器輸入端子的機型，因此可使用電流感測器
※使用高精度電流感測器(-05款)時，必須搭配CT9555及L9217
※使用商品名稱中不含「-05」的高精度電流感測器時，須透過CT9900、CT9555及L9217將PL23 (10pin)端子轉換為ME15W (12pin)端子
※感測器需要1個單相，2個或3個三相，電源及連接線都需要準備跟感測器同樣數量
-
勾式感測器 9272-05
- 1 Hz～100 kHz
- 額定電流 AC 20A/200A
-
AC/DC電流探棒 CT6841A
- 額定電流：AC/DC 20 A
- 頻帶：DC～ 2 MHz
- 使用零磁通方法和磁通閘檢測的高精度感測器
- 獲取來自逆變器馬達、PV功率調節器、電動汽車充電設備的電流訊號
- 自動相位補償
-
AC/DC電流探棒 CT6843A
- 額定電流：AC/DC 200 A
- 頻帶：DC～ 700 kHz
- 使用零磁通方法和磁通閘檢測的高精度感測器
- 獲取來自逆變器馬達、PV功率調節器、電動汽車充電設備的電流訊號
- 自動相位補償
-
AC/DC電流感測器 CT6862-05
- 頻率帶寬 DC～1 MHz
- 額定電流 AC/DC 50A
-
AC/DC電流感測器 CT6863-05
- 頻率帶寬 DC～500 kHz
- 額定電流 AC/DC 200A
-
AC/DC電流感測器 CT6872
- 額定電流：50 A AC/DC
- 頻率帶寬：DC～1 MHz
- 使用零通量方法和磁通閘檢測的高精度感測器
- 可捕捉變頻馬達、PV功率調節器、電動汽車充電設施的電流訊號
- 自動相位補償
- 線長3m
-
AC/DC電流感測器 CT6872-01
- 額定電流：50 A AC/DC
- 頻率帶寬：DC～1 MHz
- 使用零通量方法和磁通閘檢測的高精度感測器
- 可捕捉變頻馬達、PV功率調節器、電動汽車充電設施的電流訊號
- 自動相位補償
- 線長10m
-
AC/DC電流感測器 CT6873
- 額定電流：200 A AC/DC
- 頻率帶寬：DC～10 MHz
- 使用零通量方法和磁通閘檢測的高精度感測器
- 可捕捉變頻馬達、PV功率調節器、電動汽車充電設施的電流訊號
- 自動相位補償
- 線長3m
-
AC/DC電流感測器 CT6873-01
- 額定電流：200 A AC/DC
- 頻率帶寬：DC～10 MHz
- 使用零通量方法和磁通閘檢測的高精度感測器
- 可捕捉變頻馬達、PV功率調節器、電動汽車充電設施的電流訊號
- 自動相位補償
- 線長10m
最大500A（高精度）
※PW3335為帶有外部電流感測器輸入端子的機型，因此可使用電流感測器
※使用高精度電流感測器(-05款)時，必須搭配CT9555及L9217
※使用商品名稱中不含「-05」的高精度電流感測器時，須透過CT9900、CT9555及L9217將PL23 (10pin)端子轉換為ME15W (12pin)端子
※感測器需要1個單相，2個或3個三相，電源及連接線都需要準備跟感測器同樣數量
-
AC/DC電流探棒 CT6844A
- 額定電流：AC/DC 500 A
- 頻帶：DC～ 500 kHz
- 用於功率效率試驗的寬頻帶和高精度電流探頭
- 評估 EV/HEV 電池充電和放電效率
- 測量逆變器和功率調節器的轉換效率
-
AC/DC電流探棒 CT6845A
- 額定電流：AC/DC 500 A
- 頻帶：DC～ 200 kHz
- 使用零磁通方法和磁通閘檢測的高精度感測器
- 獲取來自逆變器馬達、PV功率調節器、電動汽車充電設備的電流訊號
- 自動相位補償
-
AC/DC電流感測器（預計停產） CT6875
- 頻帶DC~2MHz，額定電流AC/DC 500A
-
AC/DC電流感測器 CT6875A
- 額定電流：500 A AC/DC
- 頻率帶寬：DC～2 MHz
- 使用零通量方法和磁通閘檢測的高精度感測器
- 可捕捉變頻馬達、PV功率調節器、電動汽車充電設施的電流信號
- 自動相位補償
AC/DC電流探棒(預計廢止) CT6845-05
- 頻率特性 DC〜100 kHz（相位 〜100 kHz）
- 額定電流 AC/DC 500A
- 可測量導體直徑 φ 50 mm ※預計販售後繼機型（支援PW8001自動相位補償功能）
感測器用電源
※PW3335為帶有外部電流感測器輸入端子的機型，因此可使用電流感測器
※使用高精度電流感測器(-05款)時，必須搭配CT9555及L9217
※使用商品名稱中不含「-05」的高精度電流感測器時，須透過CT9900、CT9555及L9217將PL23 (10pin)端子轉換為ME15W (12pin)端子
※感測器需要1個單相，2個或3個三相，電源及連接線都需要準備跟感測器同樣數量
-
感測器模組 CT9555
- 單獨使用電流感測器時的供電；1ch，帶波形輸出
連接線 L9217
- 線纜兩端為絕緣BNC，1.6 m

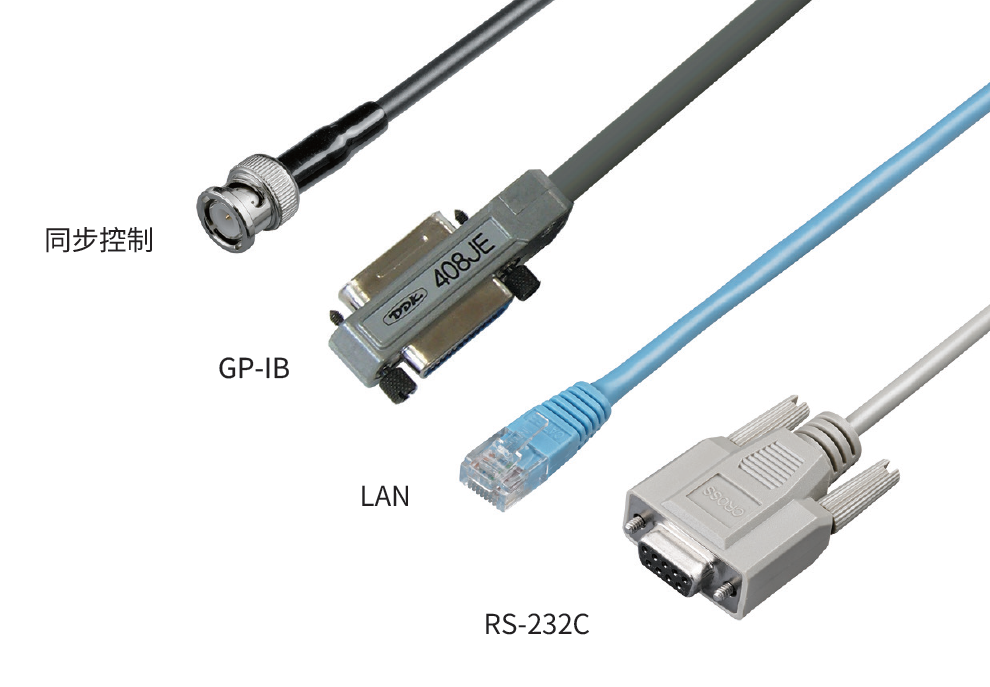

PC傳輸
GP-IB連接線 9151-02
- 2 m
RS-232C線纜 9637
- 9pin - 9pin，交叉型，1.8 m
LAN電纜 9642
- 附有直線型、交叉型線纜轉接頭，5 m
PL23 (10pin) - ME15W (12pin)轉換
※使用商品名稱中沒有「-05」的PL23端子款時，需要使用CT9900轉換成ME15W端子
※使用CT9900連接CT6865、CT6846 (商品名稱中沒有「-05」)時，需要手動設定機器的CT比
轉換線 CT9900
- PL23 (10pin)轉換為ME15W（12pin）端子用
