功率計（電力計）(預計停產) PW3390
測量馬達、變頻器的功率轉換效率的功率分析儀
- 實現高級別的功率基本精度±0.04%rdg.±0.05%f.s.
- 200kHz的測量頻寬，高頻也很穩定的振幅和相位精度
- 實現機身小型/輕巧化，滿足現場和研究室的高精度測量
- 可對過渡狀態的功率進行50ms高精度高速運算，同時並行運算諧波分析、瞬態波形、干擾分析和效率損耗等其他所有項目
- 多個系統的同時測量中，最多可取得8台(32ch)同步的數據
- 使用勾式電流感測器可進行簡單的功率測量
- 適用於新燃油效率標準WLTP的電流、功率平衡測量(使用溫度範圍擴大至-10℃~40℃，可用於WLTP所追加的-7℃低溫試驗)
- 具體型號
PW3390-01
PW3390-02（D/A輸出）
PW3390-03（D/A輸出、馬達分析）
※馬達分析以及D/A輸出在之後是無法追加的，請注意。
▍產品特徵
- 實現高級別的功率基本精度±0.04%rdg.±0.05%f.s.
- 200kHz的測量頻寬，高頻也很穩定的振幅和相位精度
- 實現機身小型/輕巧化，滿足現場和研究室的高精度測量
- 適用於新燃油效率標準WLTP的電流、功率平衡測量(使用溫度範圍擴大至-10℃~40℃，可用於WLTP所追加的-7℃低溫試驗)
- 可對過渡狀態的功率進行50ms高精度高速運算，同時並行運算諧波分析、瞬態波形、干擾分析和效率損耗等其他所有項目
- 多個系統的同時測量中，最多可取得8台(32ch)同步的數據
- 使用勾式電流感測器可進行簡單的功率測量
PW8001、PW6001、PW3390的規格比較如下(點擊這裡展開)
▍功率計(電力計)PW3390基本介紹
車輛的油耗性能評估試驗效果介紹影片
該產品具備按照《全球輕型車測試規範》(WLTP)油耗試驗中，進行油耗測量時所需要的功率測量性能，以及便於執行試驗的功能。請觀看試驗示意影片。全面追求測量精度和高頻特性
PW3390 配備 4ch功率輸入，讀數值誤差±0.04%，滿量程誤差±0.05%，實現最高級別功率基本精度。能夠更為準確地測量功率電子工學類高效率設備的功率和效率。此外，因為實現了 200kHz測量頻寬和高頻下平穩的振幅．相位特性，所以能夠準確測量高頻且低功率因數狀態下的功率。
功率分析引擎實現高速、5 個系統同時運算
透過 500kS/s 高速採樣和 16bit 高解析度的 A/D 轉換器準確捕捉輸入波形。功率分析引擎能將週期檢測/寬頻功率分析/諧波分析/波形分析/干擾分析這5 個系統進行獨立的數據處理。透過高速同步運算處理，可同時兼顧準確測量與 50ms 的資料更新率。
追求高精度的電流感測器
-高精度 閉口型，精度高，測量範圍廣。
在精度、頻寬以及穩定性上都精益求精的閉口型。使用溫度範圍大，能高精度測量最高達 2000A 的大電流。
-高精度 勾式，可快速輕鬆連接。
能夠迅速簡單接線的勾表式。使用溫度範圍大，能高精度測量最高達 1000A 的大電流。產品線也包含適合使用在繁複配線或狹窄空間的小型感測器，多樣商品可符合需求，進行高精度的測量。
-高精度 直接連接型
透過新研發的 DCCT 方式，實現額定 50A 世界最高級別的測量頻寬。
配備電流感測器的相位補償功能實現較高的精度，可對應高頻與低功率
配備了最新的虛擬過採樣技術。在維持 500kS/s，16bit 的高解析度的同時，實現相當於 200MS/s 的相位補償。可將電流感測器的相位誤差設置在0.01°進行補償。在以往比較難以準確測量的，如：變頻器輸出開關頻率在內的高頻且低功率因數的功率，透過相位補償功能也能大幅降低誤差來測量了。*虛擬過採樣：在機器內部以比實際的採樣頻率還要高上數百倍的採樣頻率，模擬偏移校正的技術。
即使在惡劣的溫度條件下也可以進行高精度測量

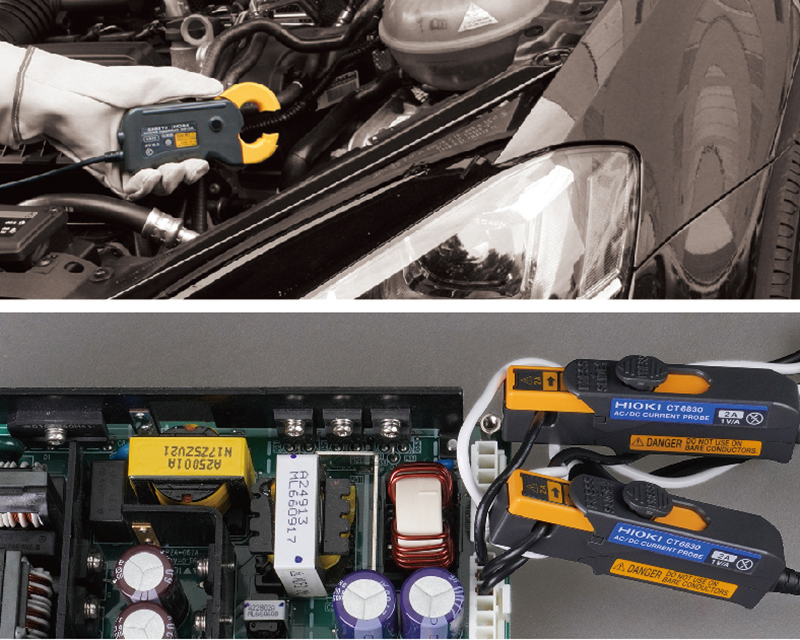

像是在恆溫室或是溫度變化劇烈的引擎室等處，即使是在嚴酷的溫度環境下也能夠高精度測量。具有優秀的溫度特性以及寬溫度範圍的高精度閉口型和高精度勾式，以及在繁複配線或狹窄場所都能簡單設置的小型感測器等，豐富產品線可提供選擇。-10℃的低溫環境至40℃的環境，PW3390主機都能使用，可靈活運用於各種場景。
即使在室外也能實現高精度測量
透過將運算功能濃縮於功率分析引擎，大幅實現輕巧化。即使在室外，也能做到和實驗室一樣等級的高精度測量。
一鍵切換畫面，多種功率分析模式
透過功率分析引擎可同時運算所有參數。只需用頁面鍵切換畫面即可完成多種分析。
PC通訊軟體「PW Communicator」
PWCommunicator是用於PW3390系列功率計(電力計)和PC之間進行通訊的應用程式。搭載如設定PW3390、監測測量值、儲存CSV數據以及計算效率等便利功能。-數值監測
在PC螢幕上顯示PW3390的測量值。可顯示多達32個項目，例如電壓、電流、功率和諧波等項目都可自由選擇。
-波形監測
在PC螢幕上監視正在測量的電壓，電流和波形。
-主機設定
在PC螢幕上變更已連接的PW3390的設定。
-使用多個模組進行測量
除了PW3390之外，還可以對HIOKI的功率計(電力計)PW6001以及PW3335、PW3336和PW3337系列，進行多達8台設備的批次控制。也可以同時將測量數據記錄到PC，並執行測量儀器間的效率計算。
-以CSV格式儲存
定期將測量數據記錄到CSV檔案中。最小記錄間隔為50ms。
▍功率計(電力計)PW3390應用案例

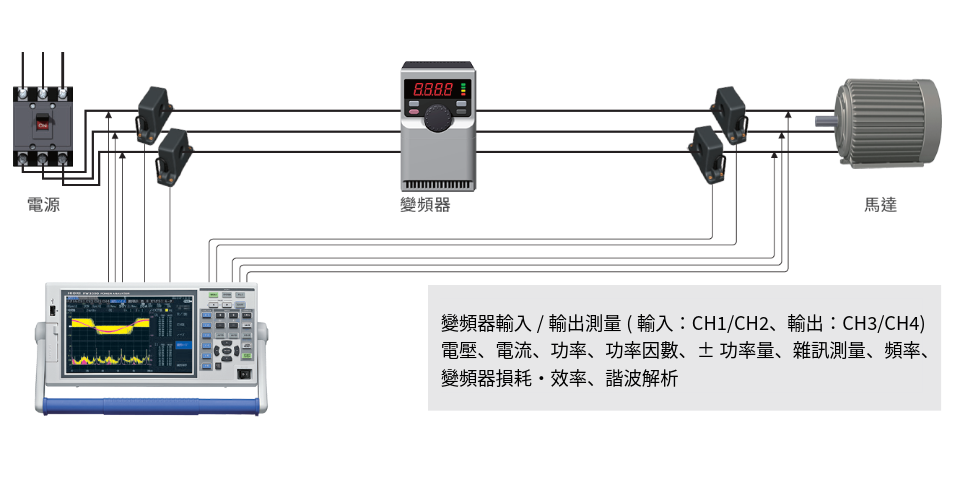

變頻器的功率變換效率評估
50ms高精度、高速演算過渡狀態的功率

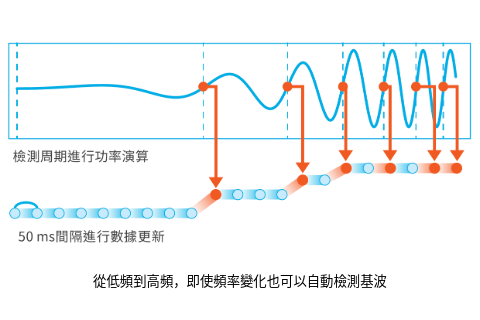

包含啟動、加速等馬達行為在內，以50ms的更新速度測量過渡狀態的功率。從最低0.5Hz開始，自動追蹤變動的頻率來進行功率測量。

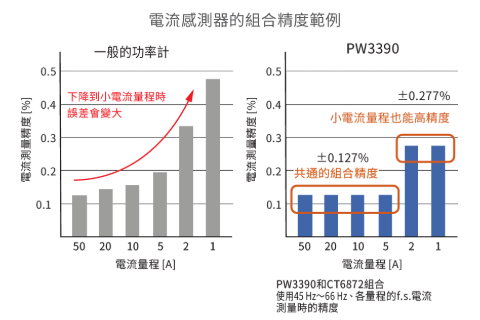

實現小電流量程到高精度的測量
透過PW3390與高精度電流感測器*1組合使用，規定了優秀的精度(DC，50Hz/60Hz)。從大電流到微小電流，無須在意PW3390的量程，即可進行高精度測量。
*1 貫通型：CT6872, CT6873, CT6875A, CT6876A, CT6877A
勾式：CT6841A, CT6843A, CT6844A, CT6845A, CT6846A
直接配線型：PW9100A
評估變頻器的高頻雜訊
Ver2.00版本強化了雜訊解析功能，能夠解析DC~200kHz的雜訊成分，顯示影響最大的10Point，並自動保存，FTT頻譜分析的手動保存。對於變頻器的開關電源產生的2kHz~150kHz的傳導雜訊干擾評估相當有效。
直覺性地掌握效率的時間變動
趨勢圖顯示可將效率與頻率等任意測量項目，以圖表顯示從數十秒開始到半個月的時間。此功能可觀測到瞬間狀態下的突變波形和穩定狀態下的微小波形變動。圖表可以擷取，數值可透過自動儲存功能保存。
EV/HEV變頻器馬達解析/評估
馬達的電氣角測量
PW3390所搭載的電氣角測量功能，適用於高效率同步馬達的dq坐標系向量控制。以編碼器脈衝為基準，即時測量電壓、電流基波成分的相位角。此外，透過在感應電壓產生時執行相位角零補償，可進行以感應電壓相位為基準的電氣角測量。自Ver2.00起新增相位調零值的顯示與手動設定功能，可在任意調零值下進行電氣角測量。電氣角亦可作為同步馬達Ld、Lq計算的參數使用。
變頻器馬達的效率・損耗評估

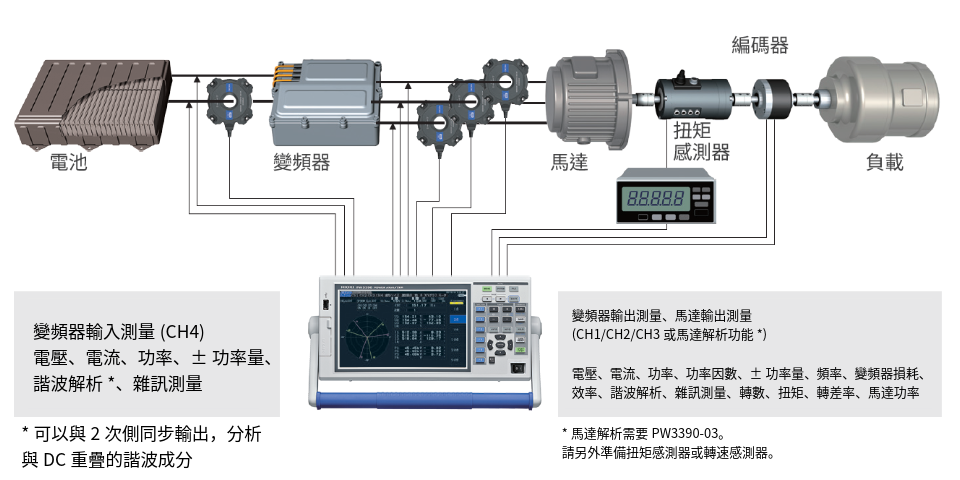

透過同時測量變頻器輸入/輸出的功率與馬達輸出，可評估變頻器/馬達/整個系統的效率與損耗。由PW3390記錄的各操作點測量結果，可在MATLAB上獲得效率地圖與損耗地圖。 *MATLAB為MathWorks, Inc.的註冊商標。
PV用功率調節器(PCS)的效率測量
1000A以上的大電流測量 HIOKI的電流測量解決方案
50Hz/60Hz最大可對應到6000A、直流可對應到2000A的感測器。使用CT9557感測器模組，可以測量複數的高精度感測器輸出波形。多條配線的迴路最大可對應到8000A的高精度測量。
對應PCS既定項目
同時顯示效率、損耗、DC波紋率、三相不平衡率等PCS所需的參數。所需的測量項目一目了然，提升測試效率。透過使輸入與輸出的測量同步源一致，可進行與輸出測AC同步的DC功率測量，以及穩定的效率測量。

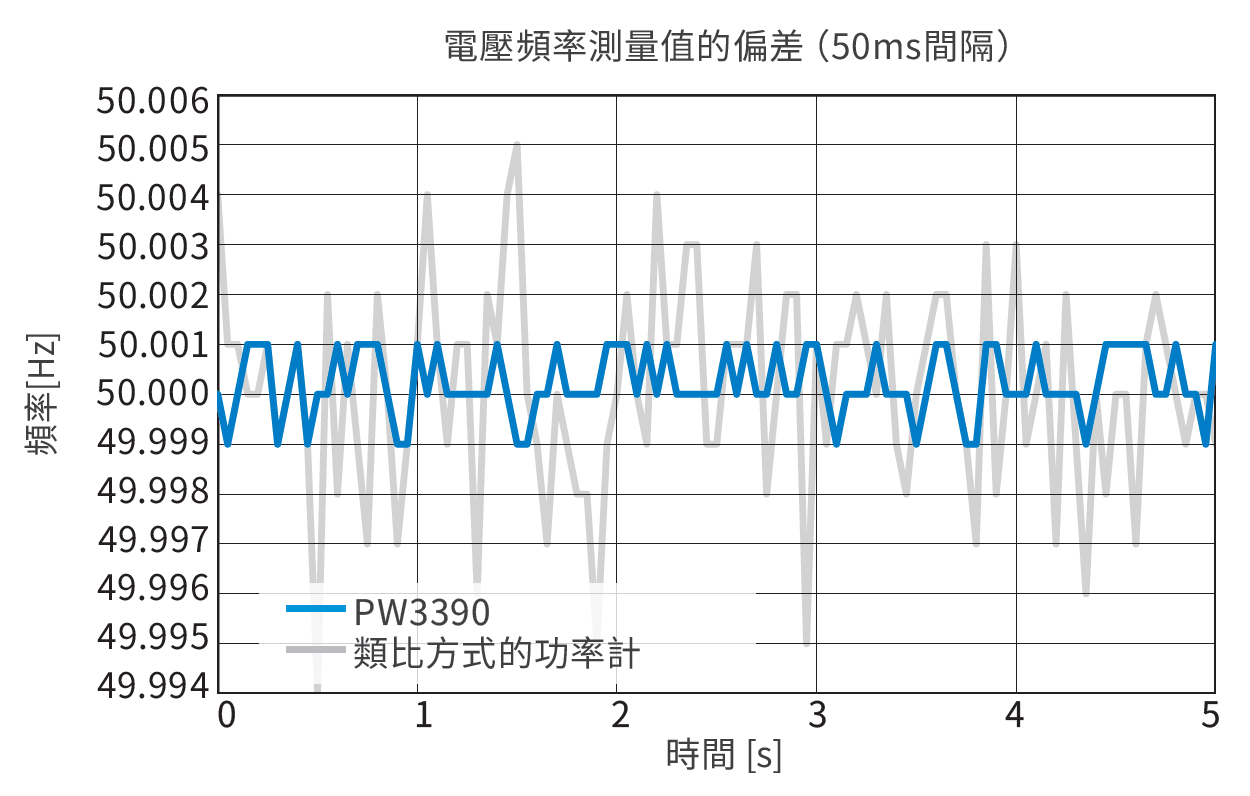

電壓頻率測量基本精度±0.01Hz*
以業界頂尖等級的精度與穩定度、實現PCS各種測試所需的頻率測量。可與各種參數同時進行，並能以高精度同時測量最多4個頻率通道。
*若需要更高精度的規定頻率，請洽HIOKI業務人員。
汽車油費(油耗)性能評估測試
新油耗基準WLTC模式的性能評估測試

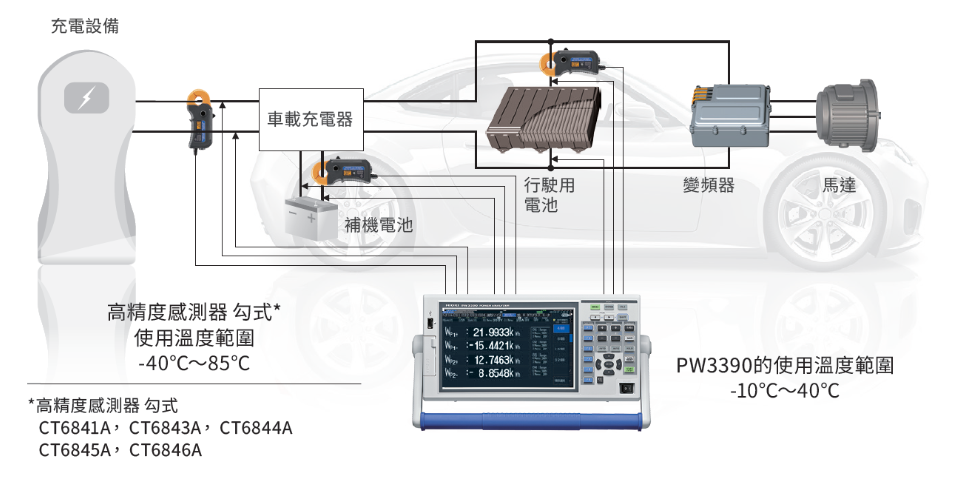

在符合國際標準WLTP的油耗測量中，須對電池的充放電電流累積與功率累積進行精確測量。電流感測器與PW3390優異的DC精度，以及50ms間隔的累積功能，對評估車輛的燃油效率極為有效。PW3390的使用溫度範圍為-10℃~40℃，可在低溫環境(-7℃)下使用。
適用於車輛測量的高精度電流感測器

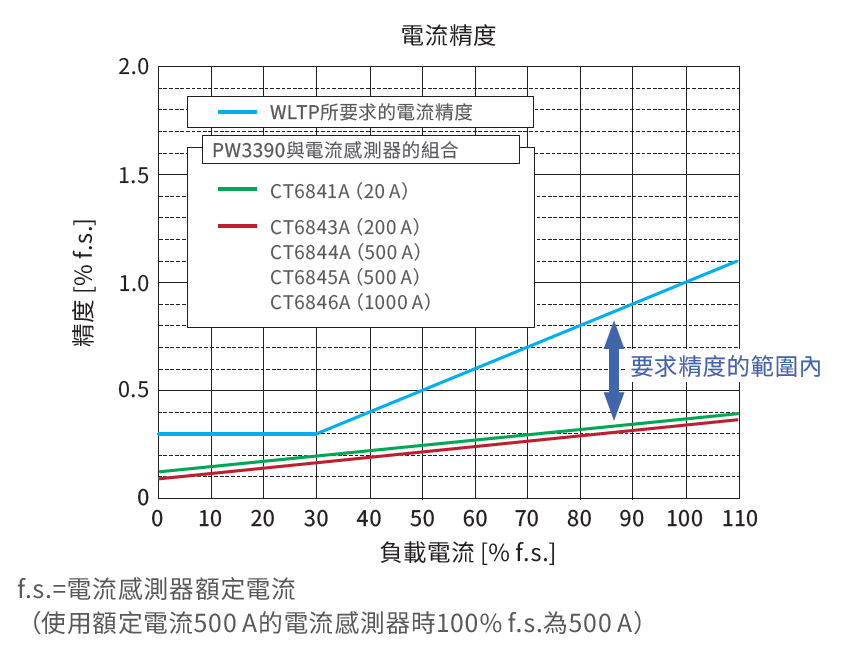

勾式電流感測器如下圖所示，滿足WLTP所要求的電流精度。可在不切斷測量迴路連接線的情況下輕鬆配線，並可依據車型或測量位置，從多種額定值(20A~1000A)中選擇。
不同極性電流、功率累積功能

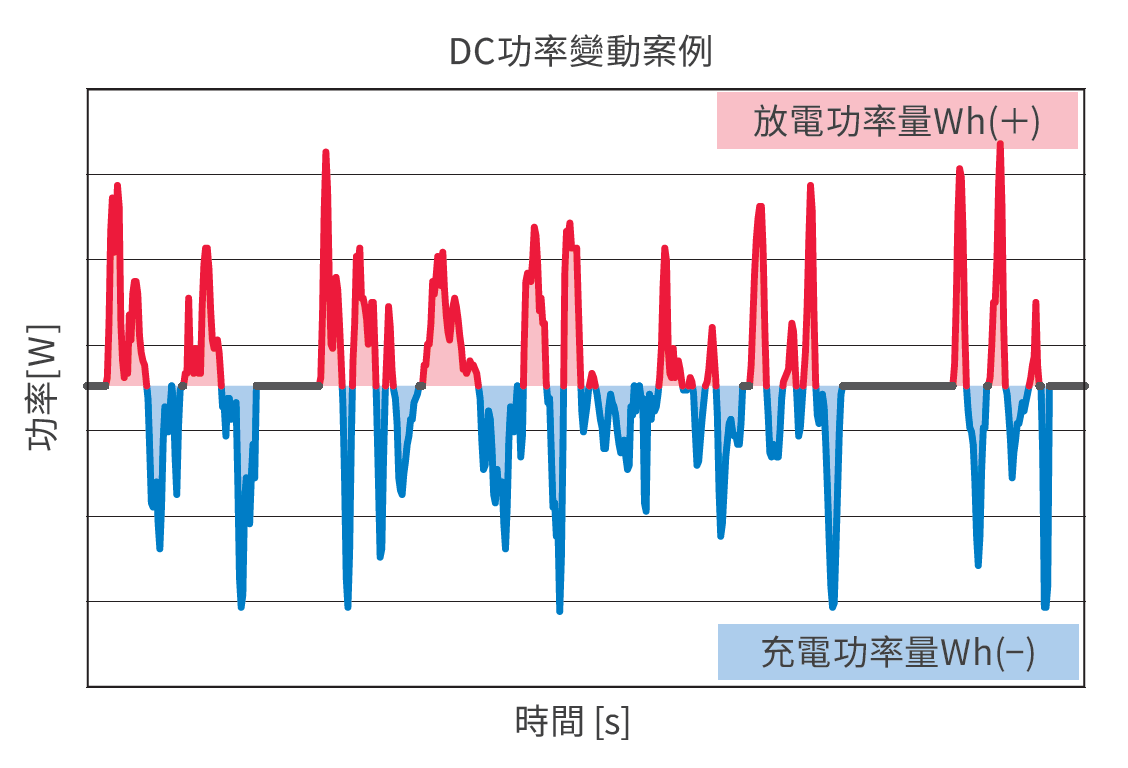

DC的累積測量會以500kS/s的取樣率，依極性分別累積充電功率與放電功率，並分別測量累積期間內的正向功率量、負向功率量及正負功率總和。即使在電池充放電急速反覆的情況下，也能進行精確的充電量與放電量測量。
使用外部控制與其他設備連動

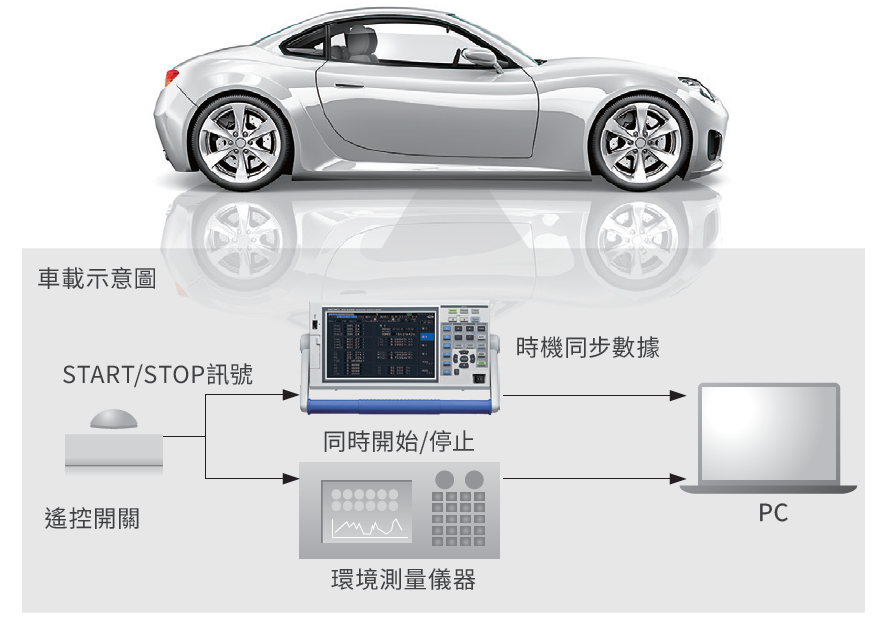

透過外部控制端子，可進行累積的START/STOP、螢幕截圖等控制。在實車性能評估中，可輕鬆透過手動開關進行控制，或與其他設備進行時序連動。
PW3390
基本參數（精度保證時間6個月，1年精度為6個月精度×1.25，調整後精度保證時間6個月）
| 測量線路 | 單相2線, 單相3線, 三相3線, 三相4線, 電壓4ch, 電流4ch, 通道之間絕緣 |
|---|---|
| 基本測量專案 | 頻率、電壓有效值、電壓平均值整流有效值換算值、電壓交流成分、電壓單純平均值、電壓基波成分、電壓波峰+、電壓波峰-、電壓總諧波畸變率、電壓紋波率、電壓不平衡率、電流有效值、電流平均值整流有效值換算值、電流交流成分、電流單純平均值、電流基波成分、電流波峰+、電流波峰-、電流總諧波畸變率、電流紋波率、電流不平衡率、有功功率、視在功率、無功功率、功率因數、電壓相位角、電流相位角、功率相位角、正方向電流量、負方向電流量、正負方向電流量總和、正方向電能、負方向電能、正負方向電能和、效率、損耗 電流累積、有功功率累積 |
| PW3390-03：馬達扭矩、轉數、馬達功率、轉差率 | |
| 諧波測量 | 測量通道數：4ch，同步頻率範圍：0.5 Hz〜5 kHz 分析次數：最大100次 |
| 干擾測量 | 運算通道數：1ch（從CH1〜CH4中選擇） 最大分析頻率：200 k/ 50 k/ 20 k/ 10 k/ 5 k/ 2 kHz |
| 馬達分析 （PW3390-03） |
輸入通道數：3ch（CH A, CH B, CH Z） 測量項目：電壓、扭矩、轉數、頻率、轉差率、馬達功率 |
| 測量量程 | 電壓: 15〜1500 V, 7檔量程 電流: 0.1 A〜20 kA (根據所用感測器，量程結構會有變化) 功率 : 1.5000 W〜90.00 MW (根據電壓量程/電流量程/測量線路組合來自動決定) 頻率 : 0.5 Hz〜5 kHz |
| 基波精度 （45Hz~66Hz） |
電壓 : ±0.04% rdg. ±0.05% f.s. 電流 : ±0.04% rdg. ±0.05% f.s. 功率 : ±0.04% rdg. ±0.05% f.s. |
| 同步頻率範圍 | 0.5 Hz〜5 kHz |
| 頻帶 | DC, 0.5 Hz〜200 kHz |
| 資料更新率 | 50 ms (諧波測量/頻率測量 : 45Hz以下時根據頻率而定) |
| 顯示更新率 | 200 ms (獨立于內部資料更新率，波形、FFT根據畫面而定) |
| 自動保存功能 | 按各個間隔保存至CF卡( 不能使用U 盤) : OFF, 50 ms〜60 min, 15檔切換 |
| 介面 | USB (通訊/存儲), LAN, CF卡, RS-232C, 同步控制, 外部控制 |
| 電源 | AC 100〜240 V, 50/60 Hz, 140 VA |
| 體積及重量 | 340 W × 170 H × 156 D mm, 4.6 kg |
| 附件 | 使用說明書×1, 測量指南×1, 電源線×1 , USB電纜 (0.9m) ×1, 輸入線標籤×2, D-sub用連接器 ×1 (PW3390-02, PW3390-03) |
點擊下方選框選擇分類，會顯示該選件的選項。
2000A AC/DC電流輸入
※HIOKI PL14的感測器與PW3390連接時必須使用CT9920
-
AC/DC電流感測器 CT7642
- DC～10 kHz
- 額定電流 AC/DC 2000A
-
AC/DC自動調零電流感測器 CT7742
- 帶寬DC～5kHz（-3dB）
- 額定測試電流AC/DC 2000A
- 輸出電壓0.1mV/A
- 可測導體
轉換線 CT9920
- 連接電流感測器的輸出端子(PL14)與PW3390的(ME15W)端子時使用
6000A電流輸入
※HIOKI PL14的感測器與PW3390連接時必須使用CT9920
AC柔性電流感測器 CT7040 系列
- 頻率帶寬 10Hz〜50kHz (±3dB)
- 額定電流 AC 600A/6000A
- 可測量導體直徑 φ 254mm〜φ 100mm
-
轉換線 CT9920
- 連接電流感測器的輸出端子(PL14)與PW3390的(ME15W)端子時使用
收納、攜帶
攜帶盒 9794
- 硬殼設計使主機在運送時也能受到良好保護，附腳輪
直連式高精度電流輸入
※HIOKI ME15W端子(12 pin)連接用
高電壓輸入（最大5000V）
連接用
※L9217為馬達解析輸入用
RS-232C線纜 9637
- 9pin - 9pin，交叉型，1.8 m
連接線(同步用) 9683
- 1.5 m
LAN電纜 9642
- 附有直線型、交叉型線纜轉接頭，5 m
連接線 L9217
- 線纜兩端為絕緣BNC，1.6 m
最大2000A（高精度）
※HIOKI ME15W端子(12 pin)連接用
-
AC/DC電流探棒 CT6846A
- 額定電流：AC/DC 1000 A
- 頻帶：DC～ 100 kHz
- 使用零磁通方法和磁通閘檢測的高精度感測器
- 獲取來自逆變器馬達、PV功率調節器、電動汽車充電設備的電流訊號
- 自動相位補償
-
AC/DC電流感測器 CT6876A
- 額定電流：1000 A AC/DC
- 頻率帶寬：DC～1.5 MHz
- 使用零通量方法和磁通閘檢測的高精度感測器
- 可捕捉變頻馬達、PV功率調節器、電動汽車充電設施的電流信號
- 自動相位補償
-
AC/DC電流感測器 CT6877A
- 額定電流：2000 A AC/DC
- 頻率帶寬：DC～1 MHz
- 使用零通量方法和磁通閘檢測的高精度感測器
- 可捕捉變頻馬達、PV功率調節器、電動汽車充電設施的電流信號
- 自動相位補償
-
AC/DC電流感測器 CT6904A-2
- 額定電流：800 A AC/DC
- 頻率帶寬：DC～ 4 MHz (CT6904A-2)、DC～ 2 MHz (CT6904A-3)
- 使用零通量方法和磁通閘檢測的高精度感測器
- 可捕捉變頻馬達、PV功率調節器、電動汽車充電設施的電流信號
- 自動相位補償
-
AC/DC電流感測器 CT6904A-3
- 額定電流：800 A AC/DC
- 頻率帶寬：DC～ 4 MHz (CT6904A-2)、DC～ 2 MHz (CT6904A-3)
- 使用零通量方法和磁通閘檢測的高精度感測器
- 可捕捉變頻馬達、PV功率調節器、電動汽車充電設施的電流信號
- 自動相位補償
- 線長10m(需特注)
最大200A（高精度）
※HIOKI ME15W端子(12 pin)連接用
-
勾式感測器 9272-05
- 1 Hz～100 kHz
- 額定電流 AC 20A/200A
-
AC/DC電流探棒 CT6841A
- 額定電流：AC/DC 20 A
- 頻帶：DC～ 2 MHz
- 使用零磁通方法和磁通閘檢測的高精度感測器
- 獲取來自逆變器馬達、PV功率調節器、電動汽車充電設備的電流訊號
- 自動相位補償
-
AC/DC電流探棒 CT6843A
- 額定電流：AC/DC 200 A
- 頻帶：DC～ 700 kHz
- 使用零磁通方法和磁通閘檢測的高精度感測器
- 獲取來自逆變器馬達、PV功率調節器、電動汽車充電設備的電流訊號
- 自動相位補償
-
AC/DC電流感測器 CT6862-05
- 頻率帶寬 DC～1 MHz
- 額定電流 AC/DC 50A
-
AC/DC電流感測器 CT6863-05
- 頻率帶寬 DC～500 kHz
- 額定電流 AC/DC 200A
-
AC/DC電流感測器 CT6872
- 額定電流：50 A AC/DC
- 頻率帶寬：DC～1 MHz
- 使用零通量方法和磁通閘檢測的高精度感測器
- 可捕捉變頻馬達、PV功率調節器、電動汽車充電設施的電流訊號
- 自動相位補償
- 線長3m
-
AC/DC電流感測器 CT6872-01
- 額定電流：50 A AC/DC
- 頻率帶寬：DC～1 MHz
- 使用零通量方法和磁通閘檢測的高精度感測器
- 可捕捉變頻馬達、PV功率調節器、電動汽車充電設施的電流訊號
- 自動相位補償
- 線長10m
-
AC/DC電流感測器 CT6873
- 額定電流：200 A AC/DC
- 頻率帶寬：DC～10 MHz
- 使用零通量方法和磁通閘檢測的高精度感測器
- 可捕捉變頻馬達、PV功率調節器、電動汽車充電設施的電流訊號
- 自動相位補償
- 線長3m
-
AC/DC電流感測器 CT6873-01
- 額定電流：200 A AC/DC
- 頻率帶寬：DC～10 MHz
- 使用零通量方法和磁通閘檢測的高精度感測器
- 可捕捉變頻馬達、PV功率調節器、電動汽車充電設施的電流訊號
- 自動相位補償
- 線長10m
最大500A（高精度）
※HIOKI ME15W端子(12 pin)連接用
-
AC/DC電流探棒 CT6844A
- 額定電流：AC/DC 500 A
- 頻帶：DC～ 500 kHz
- 用於功率效率試驗的寬頻帶和高精度電流探頭
- 評估 EV/HEV 電池充電和放電效率
- 測量逆變器和功率調節器的轉換效率
-
AC/DC電流探棒 CT6845A
- 額定電流：AC/DC 500 A
- 頻帶：DC～ 200 kHz
- 使用零磁通方法和磁通閘檢測的高精度感測器
- 獲取來自逆變器馬達、PV功率調節器、電動汽車充電設備的電流訊號
- 自動相位補償
-
AC/DC電流感測器 CT6875A
- 額定電流：500 A AC/DC
- 頻率帶寬：DC～2 MHz
- 使用零通量方法和磁通閘檢測的高精度感測器
- 可捕捉變頻馬達、PV功率調節器、電動汽車充電設施的電流信號
- 自動相位補償
-
AC/DC電流感測器 CT6904A
- 額定電流：500 A AC/DC
- 頻率帶寬：DC～ 4 MHz (CT6904A)、DC～ 2 MHz (CT6904A-1)
- 使用零通量方法和磁通閘檢測的高精度感測器
- 可捕捉變頻馬達、PV功率調節器、電動汽車充電設施的電流訊號
- 自動相位補償
- 線長3m
-
AC/DC電流感測器 CT6904A-1
- 額定電流：500 A AC/DC
- 頻率帶寬：DC～ 4 MHz (CT6904A)、DC～ 2 MHz (CT6904A-1)
- 使用零通量方法和磁通閘檢測的高精度感測器
- 可捕捉變頻馬達、PV功率調節器、電動汽車充電設施的電流訊號
- 自動相位補償
- 線長10m(需特注)
AC/DC電流探棒(預計廢止) CT6845-05
- 頻率特性 DC〜100 kHz（相位 〜100 kHz）
- 額定電流 AC/DC 500A
- 可測量導體直徑 φ 50 mm ※預計販售後繼機型（支援PW8001自動相位補償功能）
最大8000A（高精度）
※將多條配線的大電流合計來測量
使用多條配線將感測器模組CT9557連接多個AC/DC電流感測器CT6877A時，最大可測量到8000A。需要PW6001/PW3390與CT9557的連接線一條
-
AC/DC電流感測器 CT6877A
- 額定電流：2000 A AC/DC
- 頻率帶寬：DC～1 MHz
- 使用零通量方法和磁通閘檢測的高精度感測器
- 可捕捉變頻馬達、PV功率調節器、電動汽車充電設施的電流信號
- 自動相位補償
-
感測器模組 CT9557
- 單獨使用電流感測器時的供電;4ch，帶計算功能、波形/RMS輸出
連接線 CT9904
- ME15W (12 pin) 端子 - ME15W (12 pin) 端子，1 m（CT9557加算輸出和PW6001/PW3390連接專用）
資料儲存媒介
※請務必使用本公司選件之儲存媒介。若使用選件之外的儲存媒介，可能會發生不能正常儲存、讀取的情形，無法保證能夠順利使用。
PC卡 9728
- 512 MB
- 附有PC卡適配器
PC卡 9729
- 1 GB
- 附有PC卡適配器
PC卡 9830
- 2 GB
- 附有PC卡適配器
電壓輸入
爪狀夾 L9243
- 安裝於香蕉端子線的前端
- 紅黑為一組，全長185 mm
- CAT II 1000 V
延長線 L4931
- L4930/4940延長用，1.5 m
電壓線 L1000
- 紅、黃、藍、灰、黑 × 4
- 3 m
- 鱷魚夾 × 8
轉接線 L1021-01
- 香蕉頭分支-香蕉頭
- 紅1條，線長0.5 m
- L9438s或L1000s分支用
- CAT IV 600V, CAT III 1000V
轉接線 L1021-02
- 香蕉頭分支-香蕉頭
- 黑1條，線長0.5 m
- L9438s或L1000s分支用
- CAT IV 600V, CAT III 1000V
接線適配器 PW9000
- 三相3線(3P3W3M)接線時，可將接線電壓線從6條減少到3條
接線適配器 PW9001
- 三相4線(3P4W)接線時，可將接線電壓線從6條減少到4條
插座輸入線 9448
- AC 100V輸入用，2m，無支援CE
電壓線 L9438-50
- 黑、紅，3 m，鱷魚夾 × 2
PL23 (10pin) - ME15W (12pin)轉換
轉換線 CT9900
- PL23 (10pin)轉換為ME15W（12pin）端子用
