功率計(電力計) PW4001

HIOKI功率計系列最高精度

基本精度0.04%
伺服器ESS系統評估用
車輛功率測量用

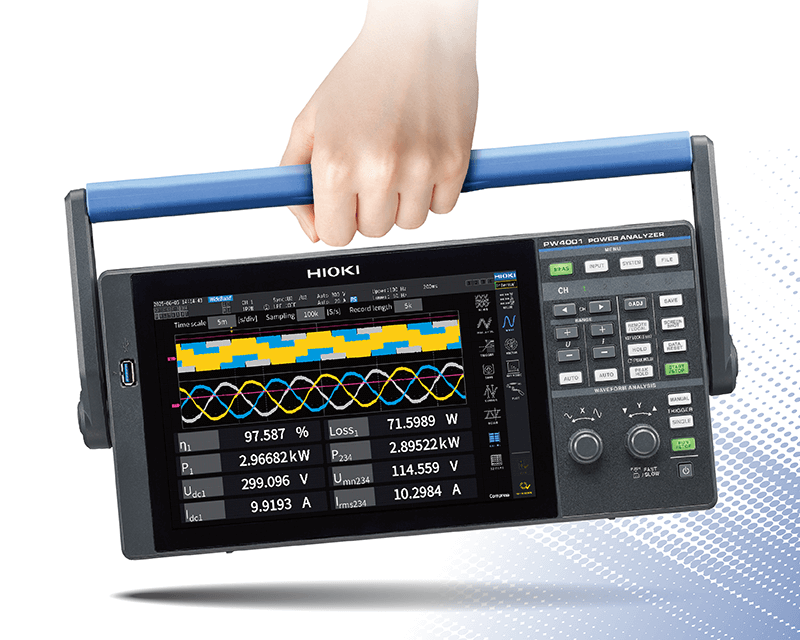

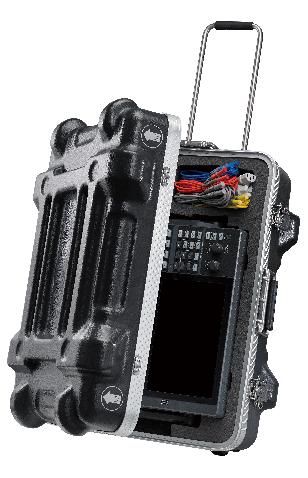

可攜帶式4通道功率計

在室外也能實現實驗室等級精度

兼具攜帶性與信賴性

PW4001是一台高精度可攜式的四通道的功率計。
實現HIOKI所生產的產品列中的最高DC精度±0.04%，並對應測量帶寬DC到600kHz。全帶域中都能維持精度規格，可進行DC到高頻範圍的高精度測量。
不僅有便攜性也確保了在研究現場或生產現場所需的測量精度。可對應現場測試、實驗室評價、產線檢查等，廣泛的用途。

在室外也能實現實驗室等級精度

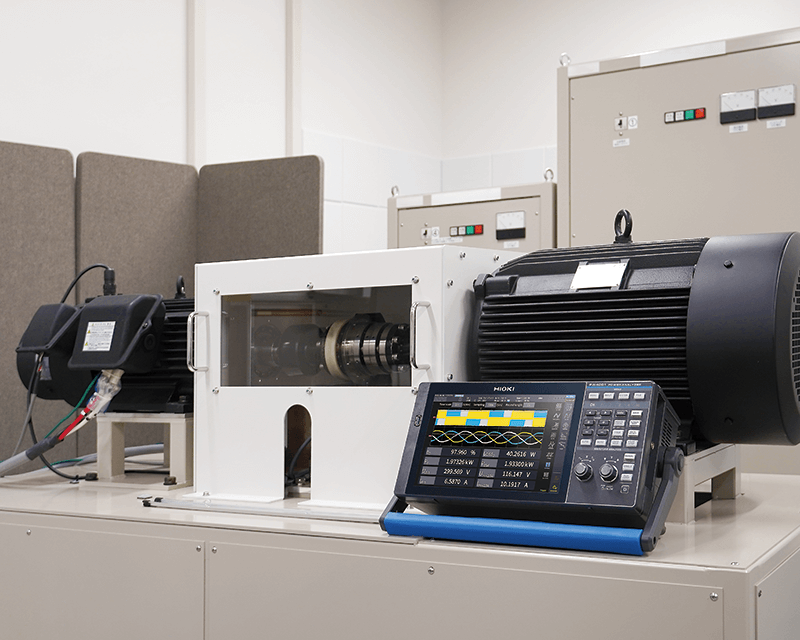

EV的電費、電力消耗測試、DC-DC整流器與變頻器的效率評價，到馬達效率解析。PW4001具備高信賴性與多用途姓，能對應多種測量場景的新世代可攜式功率計。

對應各式各樣場景的設計

高精度捕捉過渡功率變化

以1ms的更新率與600kHz的寬頻帶評價馬達與變頻器的效率。也能正確測量過渡功率。

馬達輸出變動以毫秒為單位測量
高速開關變頻器的效率評價
自動檢出充電與再生並計算效率

縮短電費測試的設定時間

由於可以輸入 CAN 資料並靈活安裝於車輛上，測試的設置能夠快速且安全地進行。在-7度的環境下也能正確進行測量。

-7度環境下也能保持精度，低溫測試室可直接設置
能在車輛附近設置，並透過同步功能擴張通道
透過CAN取得電池電壓，設定也能簡單安全

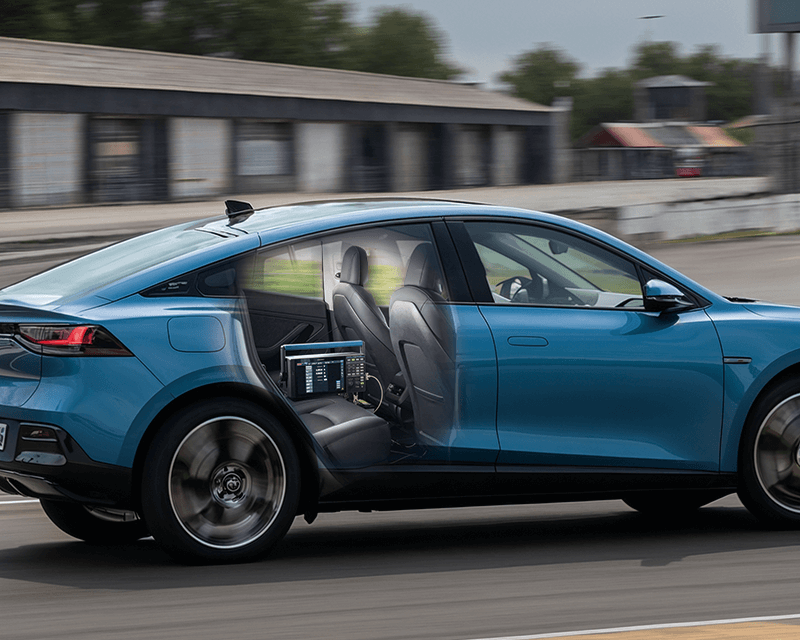

便於實際行駛測試

無須改造車輛即可進行測量。可簡單取得OBD-II到CAN訊號的取得與並適合能在車內使用的DC電源驅動。

可對應嚴苛環境的動作溫度範圍-20°C~+50°C
DC電源(10.5V~28V)運作，可輕易車載測量
使用OBD-II與CAN訊號進行安全且即時的車輛數據收集

透過波形與數值確保生產品質

透過波形和數據的組合顯示，在ESS或功率調節器的量產檢查中，實現高信賴性定量評估的品質檢查。

DC或50Hz/60Hz下，±0.04%的精度效率驗證
最大DC 1500V的直接輸入
以2.5MHz取樣速度評估電源切換波形

尺寸減半、便利倍增

流暢設計的勾式電流感測器，在狹窄場所也能輕鬆安裝。
在引擎室繁雜配線中，可以簡單、快速地進行，大幅縮短燃費實驗或性能測驗的準備時間。不僅僅能縮短設定時間，也能減少強硬安裝感測器所導致的損傷。滿足WLTP與SAE J1634規格，能以最高500A的AC/DC電流進行高精度(DC精度0.07%)測量。

PW4001

精度保證期間6個月、一年精度為6個月精度*1.5

測量迴路	單相2線(1P2W)、單相3線(1P3W)、三相3線(3P3W2M、3V3A、3P3W3M)、三相4線(3P4W)
通道數	4(電壓4、電流4，各通道間絕緣)
測量頻率帶寬	DC， 0.1 Hz〜600 kHz
取樣	2.5 MHz， 16-bit
數據更新率	1 ms / 10 ms / 50 ms / 200 ms
功率測量精度	DC、50 Hz/60 Hz：±0.03 % reading ±0.01 % range 50 kHz: ±0.40 % reading ± 0.10 % range
電壓測量範圍	電壓：6 V、15 V、30 V、60 V、150 V、300 V、600 V、1500 V
電流測量範圍	電流：40 mA～2000 A（依電流感測器而異）
測量參數	電壓(U)、電流(I)、有效功率(P)、視在功率(S)、無效功率(Q)、功率因數(λ)、相位角(φ)、電壓頻率(fU)、電流頻率(fI)、效率(η)、損耗(Loss)、電壓紋波係數(Urf)、電流紋波係數(Irf)、電流積分 (Ih)、功率積分(WP)、電壓峰值(Upk)、電流峰值(Ipk)
諧波測量	寬頻模式：（最大分析次數500次）
波形記錄	記錄容量：所有的波形（電流、電壓、馬達）做多5MW
馬達分析(選件)	電壓、扭矩、轉數、頻率、轉差率
計算功能	效率損耗計算、使用者自定義式、DELTA變換、電流感測器自動相位補償
外部介面	USB快閃驅動、LAN、USB（通訊）、外部控制、BNC同步、CAN或CAN FD
電源	AC 100 V～240 V、50 Hz/60 Hz、230 VA 10.5 V～28 V DC(選件)
尺寸、重量	約361（W）×176（D）×135（H）mm、約4.6 kg
配件	快速開始指南×1、電源線×1、USB連接線×1、D-sub轉接頭×1（PW4001-02、PW4001- 05）、DC電源轉接頭（PW4001-04、PW4001-05）
