產品應用・用途
Application現場的變頻器測量
使用電力分析儀(電力品質分析儀)PQ3198的話，可以在現場以1台同時測量變頻器的保全、動作確認以及排錯所需的數據。
■Point
• 電力分析儀(電力品質分析儀)PQ3198雖然是用於市電頻率(50/60Hz)的測量，但若是下述的頻率範圍的話，也可測量變頻器的2次側。
基波頻率：40~70Hz
載波頻率：~20KHz
• 可同時測量電壓・電流有效值、電壓・電流基波值、湧入電流、功率、效率、功率量、諧波、高次諧波(～80kHz)等變頻器相關的所有數據。

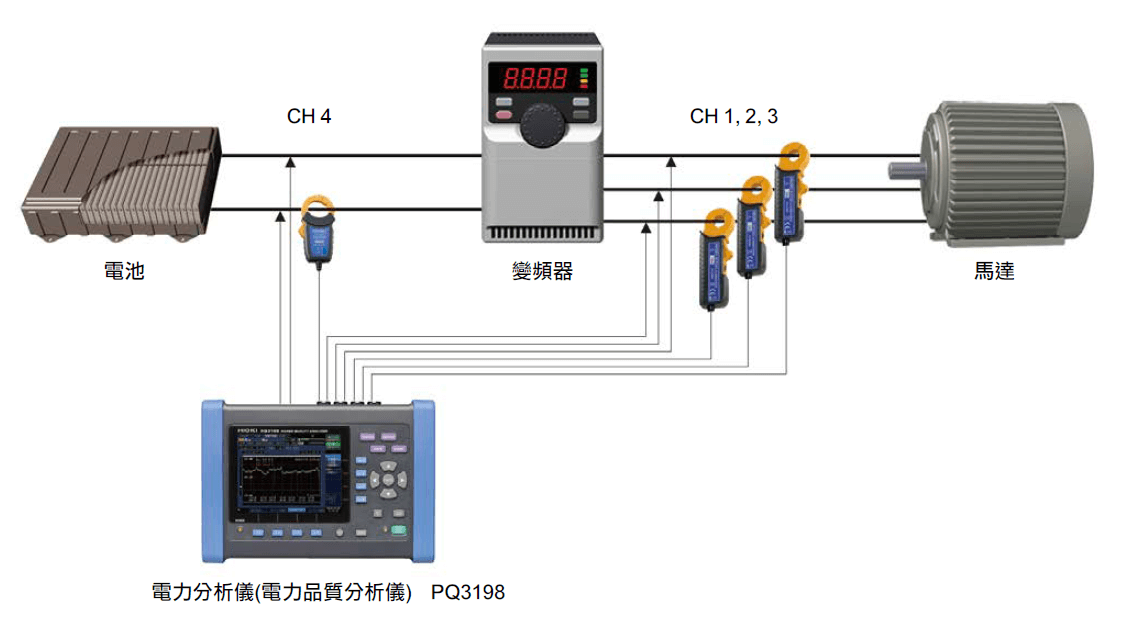

• 如果是DC-三相變頻器的話，也可1台完成效率測量。
• 更高精度的變頻器測量，推薦使用本公司的功率計(電力計)PW6001，或是PW3390。根據測量帶寬不同，功率計(電力計)和電力分析儀(電力品質分析儀)PQ3198在電壓有效值會有所不同(載波頻率的諧波成分造成的影響)。電流有效值和功率值會是相近的數值(因電流波形和基波相近)。
使用設備
• 電力分析儀(電力品質分析儀) PQ3198（僅主機、標配PC應用軟體）
• 電力分析儀(電力品質分析儀) PQ3198-92（AC600A感測器4支SET、標配PC應用軟體）
• 電力分析儀(電力品質分析儀) PQ3198-94（AC6000A感測器4支SET、標配PC應用軟體）
• AC/DC自動調零電流感測器 CT7736（AC/DC600A、φ33mm)
• AC/DC自動調零電流感測器 CT7731（AC/DC100A 、φ33mm)
• AC電流感測器 CT7136（AC600A、φ46mm)
• AC電流感測器 CT7131（AC100A、φ15mm)
記載內容為2020年5月的資訊。產品參數可能會有更改，請以現在發行的為準。
【 完整內容請見以下PDF檔 】
