前言

能源效率最佳化與降低成本，是現代設備設計中不可缺少的一個主題。我們常在成品階段使用勾式功率計來測量機器功耗。
但在機器設計的階段時往往無法仔細確認開關的電流容量，這項因素往往是造成機器性能低下與造成多於成本的要因。
本應用案例會介紹使用HIOKI的DATA LOGGER(資料收集器)正確測量負載電流，選擇機器的運轉效率最佳的開關電源的方法。

電流容量的選擇

多數的製造商都是使用一般市售的開關電源直接組入生產的設備中，這個方法會比新開發或使用客製電源相比，是較為快捷且可降低成本的方法。雖然電壓條件可以簡單判斷，但選擇適合的電流容量需要考慮以下幾點：

負載太小

負載變化時電壓會有波動的風險。

容量太大

浪費待機功率，增加機器尺寸，並造成成本增加。

因此必須要找到最佳平衡點，才能夠有效的降低成本與風險。
故需要準確測量實際運轉條件下的最大電流負載。

為了縝密電源選擇的解決方案

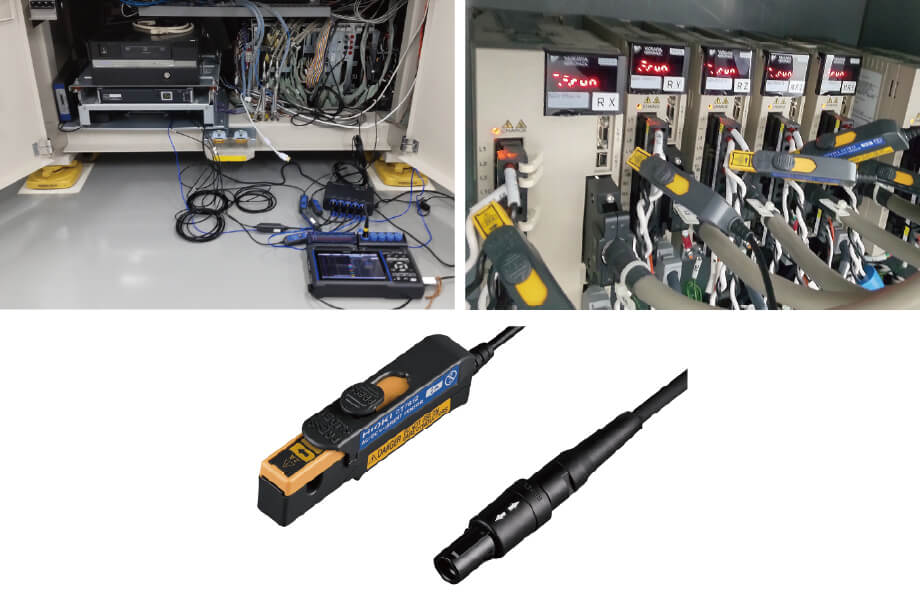

備有複數額定電壓電源的設備，可使用HIOKI的DATA LOGGER LR8450與適合量程的電流感測器使用，提供理想的解決方案。LR8450可使用無線/有線電流模組，並且可以各自連接五個電流感測器進行測量。

使用HIOKI解決方案的好處

• 小型高精度、適用於狹窄空間處的感測器

CT7812(2A)或是CT7822(20A) AC/DC電流感測器，使用磁通閘技術，長時間記錄下也能提供優秀的溫度穩定性。與手指差不多大小的迷你尺寸，最適用於複雜儀器內部的設置。

• 捕捉變化瞬息的電流

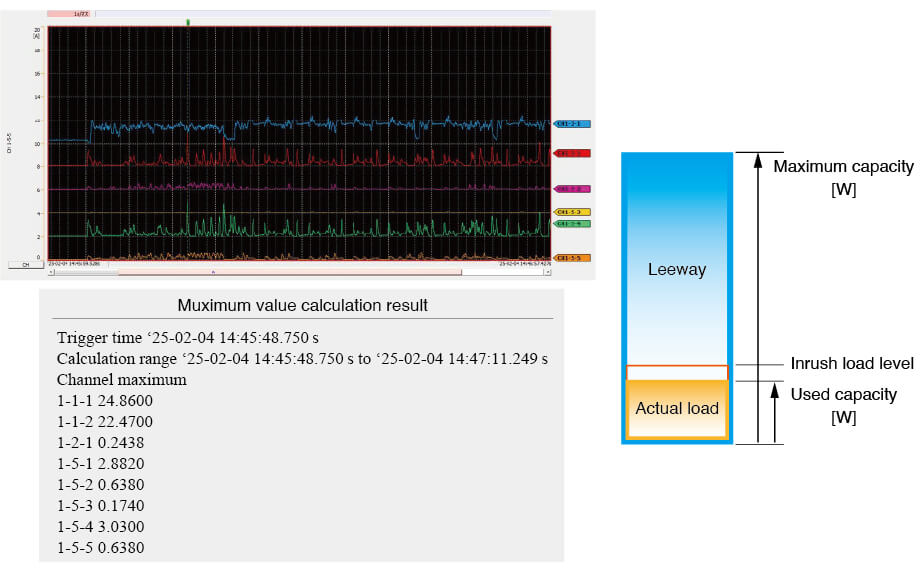

使用專用高速電流模組(U8556直連電流模組或是LR8536無線電流模組)，就能以1ms的間隔記錄電流變化。如此一來工程師就可以做到以下的事項：

1. 透過儀器即時監視負載響應
2. 根據日誌資料計算最大值與平均值
3. 依據綜合測量結果確定所需的電流容量
4. 透過波形分析計算電力容量

• 使用無線模組進行綜合的儀器評估測量

大規模的生產或是需要檢查多個設備時，使用LR8450-01並安裝無線模組，可以在30m的範圍內同時測量複數點位。

各電流模組最多可以連接5個電流感測器
1個主機最多可連接7個電流模組(共35通道)
使用電壓/溫度模組，可以同時測量溫度或是其他參數
構築全面的設備評價系統


電流感測器選擇指南

HIOKI推出了各式各樣額定電流AC、DC的電流感測器。在選擇感測器時需要決定測量電流的大小，並確認被測對象是AC或DC。舉例來說，開關電源的一次側為AC，二次側為DC。


DATA LOGGER(資料收集器)

可依據被測點位或是環境的配線難易與否選擇直連或無線模組。此外，您也可以依照需要測量的參數選擇其他模組。

DATA LOGGER LR8450(直連模組用)
DATA LOGGER LR8450-01(直連、無線模組用)
電流模組 U8556(直連模組)
無線電流模組 LR8536(無線模組)

LR8450可對應模組一覽(PDF下載)

小電流~中電流適用

新款手指尺寸的電流感測器，單手即可設置適合狹窄空間的測量。
AC/DC電流感測器CT7812：負載電流≤ 2 A的迴路用
AC/DC電流感測器CT7822：負載電流≤ 20 A的迴路用


大電流適用

AC/DC自動調零電流感測器 CT7731：AC/DC 100 A
AC/DC自動調零電流感測器CT7736：AC/DC 600 A
AC/DC自動調零電流感測器 CT7742：AC/DC 2000 A


結語

使用HIOKI的DATA LOGGER LR8450系列與小型電流感測器，能夠提供生產或是測試裝置所需的開關電源優化所需要的精度與柔軟性。
此外，消費電流、電壓、溫度、應變、CAN/CAN FD訊號等也可以透過主要模組同步進行即時的觀測。
