利用部分放電檢測儀ST4200預先檢出出現放電現象的不良品。

■Point

• AI伺服器通常為每天24小時運作，其冷卻裝置也是如此。當其中一個旋轉機具故障時，便會對冷卻系統的效率造成極大影響。而其中，馬達的品質更是關鍵。
• 在出貨檢查時，即使針對馬達使用層間短路測試儀器做檢查，判定也正常，但出貨後仍可能會在短期間內出現絕緣破壞問題，導致馬達還在保固期間內便已損壞。

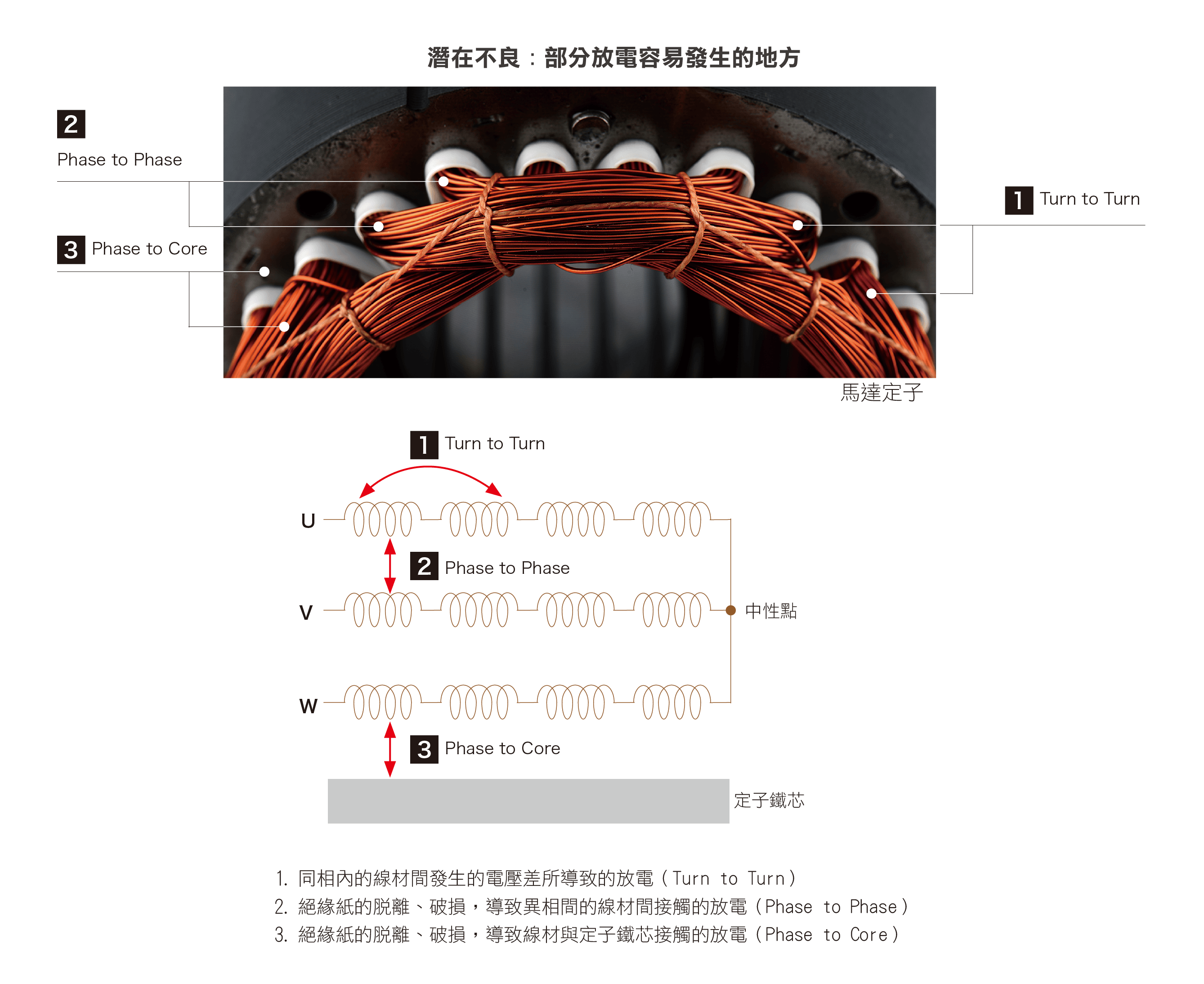

• 在絕緣破壞發生前，因漆包線變薄、漆包線含有氣泡、絕緣紙錯位、絕緣紙破裂等絕緣不良情形，會先引起輕微的放電(部分放電)產生，但不會造成立即的絕緣破壞，因此一般層間短路檢測設備並無法檢出，而判定成良品。出貨至客戶端後，經過環境變化、負載變化等因素影響，而使絕緣不良進一步演變為絕緣破壞。
• 透過部分放電檢測儀ST4200，可以在出貨檢查時找出潛在的絕緣不良異常現象，以防止不良品流入市面。

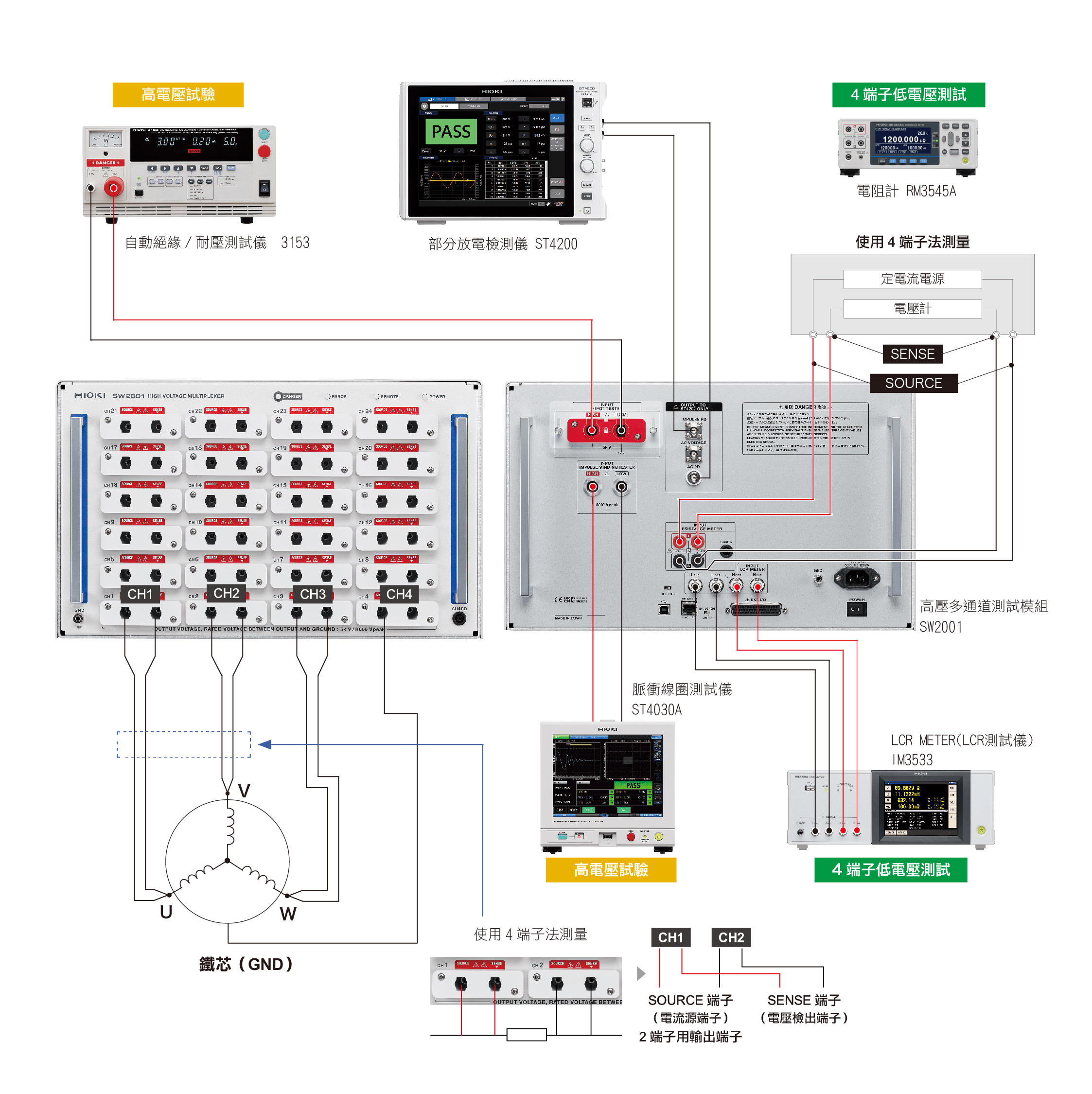

以下為量測構成示意圖：

使用設備

• 自動絕緣/耐壓測試儀 3153
• 脈衝線圈測試儀 ST4030A

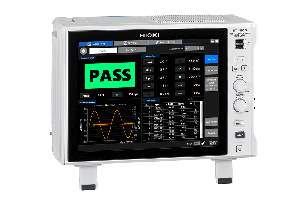

• 部分放電檢測儀 ST4200
• 電阻計 RM3545A
• LCR METER(LCR測試儀) IM3533

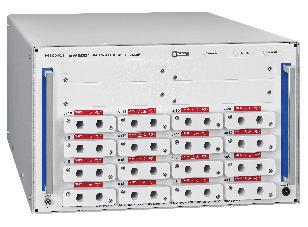

• 高壓多通道測試模組 SW2001

記載內容為2025年9月的資訊。產品參數可能會有更改，請以現在發行的為準。

【 完整內容請見以下PDF檔 】

AI伺服器冷卻裝置等設備之馬達潛在「部分放電」檢測.pdf (1.74M) file_download
