非接觸式勾式功率計（電力計） PW3365

非接觸式勾式功率計（電力計）
  • icon_ce
  • icon_lan
  • icon_usb2
  • icon_true
  • icon_3year

金屬非接觸式功率測量！操作無觸電、短路危險

  • 新增諧波測量功能，最高可達 13 次
  • 可直接在包覆電線上測量電壓，操作無觸電、短路危險
  • 最適用於大樓、辦公室的功率測量、確認碳盤查、節能省電效果
  • 單相~三相4線、最大400V電線
  • 可測量最小50.000mA量程到洩漏電流（需要選購感測器）
  • 數據能長期保存在SD卡中
  • 設置導航功能有助於正確接線（清晰顯示連接狀態的圖表導航畫面）
注意：PW3365主機無法單獨測量電流、功率。請根據測量目的另外購買選件中的勾式電流感測器。另外，為了保證測量數據被確實儲存，請務必購買使用選件中的SD卡。


非接觸式勾式功率計（電力計）PW3365產品特徵

「功率計」是透過測量設備和系統的耗電量，以掌握目前電力使用狀況、及持續監控電力使用狀況為目的的測量儀器。

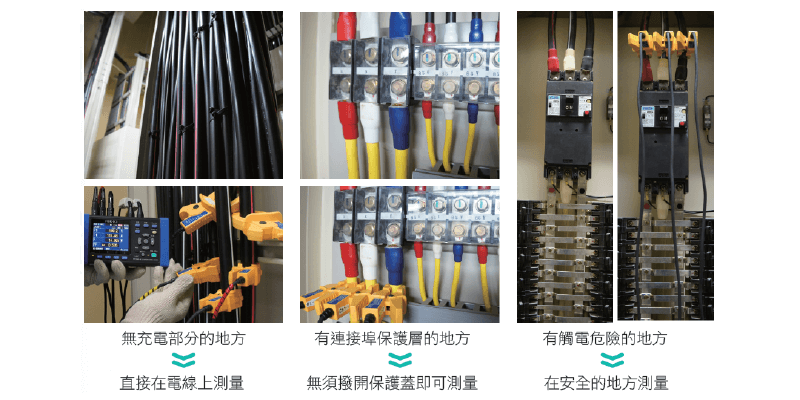

而非接觸式勾式功率計(電力計)PW3365，為世界首創特殊非接觸式測量設計，使測量電壓時，僅夾住被包覆電線即可完成，不須接觸金屬端子，也不需要剝開絕緣層，既可以減少觸電、短路風險，也可以減少測量時所需的準備工作與作業時間。

PW3365曾榮獲2015年《日刊工業新聞》機械設計獎傑出表現獎。
所搭配的非接觸式電壓感測器PW9020榮獲2016年德國設計大獎特別獎。

●工廠、公司辦公室、數據中心等測量耗電量最佳首選儀器。
●體積不占空間，可長時間監測耗電，並將數據傳送至電腦。
●選件搭配豐富，配線複雜的地方也可更換適合的選件來方便測量。


與勾式功率計(電力計)PW3360的規格比較如下(點擊這裡展開)


因應電費調漲、碳盤查，就從測量【耗電】開始！

非接觸式勾式功率計(電力計)PW3365的優點在於：
①世界首創特殊非接觸式電壓測量設計，操作更安全
②機身體積小巧，可直接放置於配電盤中
③可長時間對耗電進行監測
(若為HIOKI純正選件品的SD卡，1分鐘間隔記錄、無諧波保存的情況下，最長保存期限為1年)
④可連接電腦，比較改善前&改善後的功率變化，再進行省電方式的修正
⑤有接線指引功能，在機器設定、安裝上可輕鬆上手
隨時偵測功率還有一個好處，就是在快要超過契約容量之前，可以及時減少用電量，避免電費出乎意料地增加。

歡迎觀看介紹影片，了解PW3365的用法、用途與操作示範 ▶

【不必太內行，也很好懂】

搭載操作導航功能，接線步驟輕鬆上手

非接觸式勾式功率計（電力計）PW3365的操作導航功能是一個螢幕指南，可引導您從設定到開始測量的步驟。即使您不習慣勾式功率計，也可以輕鬆完成配置並連接儀器以進行三相功率測量。
此外，操作導航除了會提醒您任何接線錯誤，該設備的「接線檢查」功能還可以防止因未檢測到接線錯誤而導致的測量錯誤。

PW3365_01 (1).png

WHM(功率量計)的配線確認功能

在第一次設置功率量計或是替換新的功率量計時，可以透過非接觸式勾式功率計（電力計）PW3365的這項功能進行配線確認。根據電壓大小、電流大小、相位等資訊，判斷為「PASS」或「FAIL」，可同步觀看畫面，簡單連接。


圖表顯示測量值，測量結果一目瞭然

非接觸式勾式功率計（電力計）PW3365可以將測量值轉換為便於管理的圖表並顯示出來。不僅其瞬態的測量值，還能在電量值的推移或時序的圖示顯示中使用游標確認最大/最小/平均值。


【即使是昏暗、配線複雜的配電盤，也很好測】

便攜式功率記錄儀，體積小巧

非接觸式勾式功率計（電力計）PW3365僅540g的輕巧設計，使得其便於攜帶並能夠安裝於狹小的空間中。並且搭載了便於在昏暗環境觀看的彩色液晶螢幕，即使測量環境照明不足，也不影響畫面的確認。

PW3365_03 (1).png

機器在沒有AC電源的地方也可以運作

非接觸式勾式功率計（電力計）PW3365在電池組充滿電後，在沒有連接AC電源的情況下，電池組可連續測量約3小時左右。
*電池組為另售選件


被測端難以被夾取的情況也可適用

若因配線太過擁擠而不好使用勾式電流感測器測量，也以搭配AC柔性電流感測器使用。
* AC柔性電流感測器為另售選件


【其他附加功能，也很好用】

搭配軟體，可在電腦上觀看、分析

GENNECT One SF4000是可從HIOKI官方網站免費下載的軟體，可藉由LAN連接電腦，在電腦上進行時間軸觀看、記錄、操控板、檔案傳送(自動)、檔案取得(手動)或遠端操作。

數據查看軟體SF1001則是可將保存的數據進行時間軸圖表顯示、表格顯示、日報・週報・月報顯示、複製、印刷的付費軟體。例如使用重疊圖表顯示功能，可以將多處測得的功率消耗量統整為一個圖表進行顯示，如此一來就能簡單看出耗電量大的時段和地點。

PW3360_07 (1).png

同時測量洩漏電流，確認是否有漏電情形

若和另售的洩漏電流感測器搭配使用，非接觸式勾式功率計（電力計）PW3365可以在功率測量以外，同時測量洩漏電流1ch。並且，若同時接上3個洩漏電流感測器，便可以作為3ch的洩漏電流LOGGER來使用，同時記錄3通道的洩漏電流。


最多13次的諧波紀錄

非接觸式勾式功率計（電力計）PW3365可針對50Hz/60Hz電源線路的電壓或電流中所含諧波成分，從基波進行最多13次分析。並將各次諧波的有效值和含有率的數值進行清單／圖表顯示，以及總諧波畸變率的顯示。

PW3365_06 (1).png

非接觸式勾式功率計(電力計)PW3365的用途舉例

☛該如何透過「測量」來節能？
☛節能案例：重新檢視影印機的待機功率吧
☛節能案例：在空調設定上是否有浪費的情形呢？
☛節能案例：重新審視電腦的待機功率吧
☛節能案例：在照明上是否有出現浪費的情形呢？
☛活用勾式功率計（電力計）的電源電壓變化或諧波的調查
☛確認太陽能發電的賣電狀況


被測物為帶有屏蔽層的電線電纜時的注意事項

PW3365所使用的電壓感測器PW9020是能偵測出測量對象與感測器電極之間形成耦合電容所產生的電流、藉由控制產生的電壓使得感測器偵測到的電流值為零。

當電流偵測值為零時，電壓產生器所產生的電壓即為測量電壓。

如果沒有電位差，則不會有電流流通，因此無法偵測到電流(電流無法流通)時的電壓就是待測對象的測量電壓。

PW3365的測量原理與計算方式如右圖所示。

測量對象如果帶有金屬屏蔽層(導電性)，便無法符合右圖公式（1）。

C或V的數值不正確，便無法測量出預期的數值。根據其動作原理，C的部分基本上必須由絕緣體組成。

測量對象以及使用方法，請參考使用說明書第11章節。

PW3365_被測物 (1).png

PW3365

基本參數(精度保證期間 1年)

查看隨著零件變更而導致的產品規格變更通知

測量線路
(可測量回路數)		 50/60 Hz, 單相2線 (1回路/2回路/3回路), 單相3線 (1回路),
三相3線/三相4線 (1回路), 僅電流1〜3CH
測量項目 電壓有效值, 電流有效值, 電壓基波值, 電流基波值, 電壓基波相位角, 電流基波相位角, 頻率(U1), 電壓波形峰值(絕對值), 電流波形峰值(絕對值), 有效功率, 無效功率, 視在功率, 功率因數(有滯後/超前顯示)或是位移功率因數(有滯後/超前顯示), 有效電能(消耗・再生), 有效電能(滯後・超前), 電費顯示,有效功率需量(消耗・再生), 無效功率需量(滯後・超前), 有效功率需量值(消耗・再生), 無效功率需量值(滯後・超前), 功率因數需量
諧波 諧波電壓, 諧波電流, 電壓總諧波畸變率 (THD-F或THD-R), 電流總諧波畸變率 (THD-F或THD-R), 最多13次
電壓量程 AC 400 V (有效測量範圍: 90.0 V〜520.0 V)
電流量程 AC 500.00 mA〜5.0000 kA (根據使用感測器，測量範圍可能會不同), AC 50.000 mA〜5.0000 A (僅限漏電流)
功率量程 200.00 W〜6.0000 MW (根據電壓/電流量程和測量線路的組合而定)
基本精度 電壓 : ±1.5% rdg. ±0.2% f.s (PW3365+PW9020組合精度)
電流 : ±0.3% rdg. ±0.1% f.s. + 電流感測器精度
功率 : ±2.0% rdg. ±0.3% f.s. + 電流感測器精度 (功率因數=1)
顯示更新率 約0.5 s (SD卡・內部存儲時, LAN・USB通訊時除外)
數據記錄 即時保存到SD/SDHC記憶卡/內部記憶體
保存間隔時間 1〜30秒, 1〜60分鐘, 14檔切換
保存項目 測量值保存: 僅平均值, 平均・最大・最小值
畫面拷貝: BMP格式 (最短間隔時間可每5分鐘進行保存)
波形保存:二進位格式 (最短間隔時間可每1分鐘進行保存)
介面 SD/SDHC記憶卡, LAN 100BASE-TX: HTTP伺服器功能, 透過通訊軟體進行設定・數據下載, USB2.0: 和PC連接時，將SD記憶卡和內部記憶體識別為可移磁碟, 透過通訊軟體進行設定・數據下載
功能 接線確認, 設定指南, 時鐘, 其他
電源 AC適配器Z1008 (100V〜240V, 50/60Hz), 45VA (含AC適配器)
電池組9459: (最大額定功率 5VA, 利用AC適配器進行充電6小時10分鐘), 連續使用時間 3h (背光燈OFF)
尺寸・重量 180 W × 100 H × 48 D mm, 540 g (未安裝電池組PW9002)
180 W × 100 H × 67.2 D mm, 820 g (安裝電池組PW9002時)
附件 電壓感測器PW9020 ×4, AC適配器Z1008 ×1, USB線 (0.9 m) ×1, 使用說明書 ×1, 測量指南 ×1, 彩色夾 (紅黃藍白各4個) ×1組, 螺旋管 ×10 (用於捆紮連接線)


電壓感測器 PW9020 基本參數

可測量導體種類 被包覆電線（相當於IV,CV）, 金屬部分
※屏蔽電纜無法使用。多芯線纜或包覆層較厚的線纜，可能會有無法準確測量的情形。
可測量導體直徑 成品直徑：φ 6 mm 〜φ 30 mm
IV 電線 : 8 mm^2 〜 325 mm^2
CV 電線 : 2 mm^2 〜 250 mm^2
可測量範圍 90 V 〜 520 V
線長 約 3.0 m（線纜中間有接線盒）

點擊下方選框選擇分類，會顯示該選件的選項。

勾式適配器

收納、攜帶

※Z5004可將電線類懸掛於金屬表面。
※C1005可收納2個勾表及3個電壓感測器

  • 磁性吊繩 Z5004 磁性吊繩 Z5004
      • 無

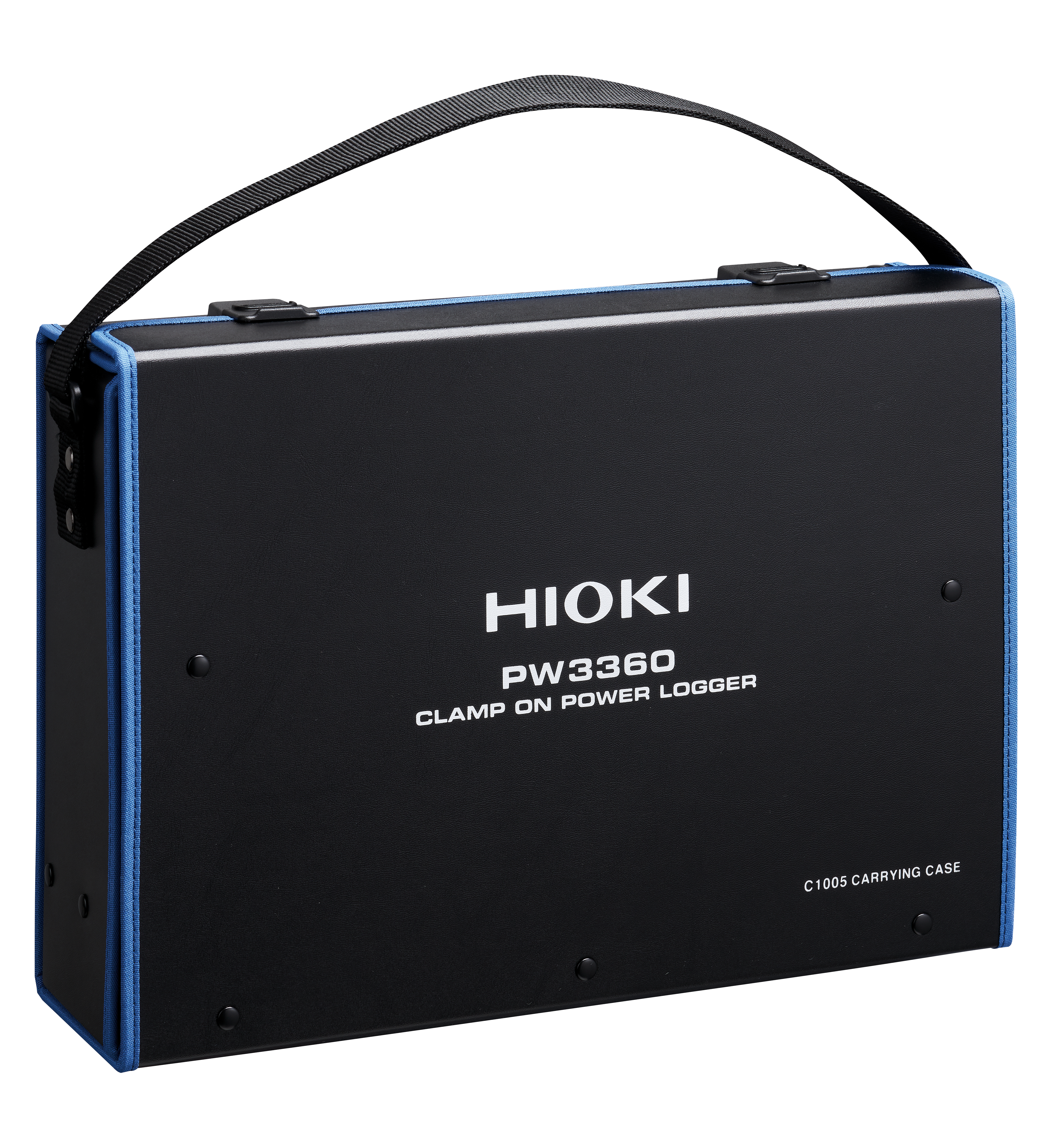

    • 攜帶包 C1005 攜帶包 C1005
        • 可收納選件，PW3365/PW3360系列用
      • 攜帶包 C1008 攜帶包 C1008
          • PW3365用，可收納3個勾表、4個電壓感測器

        洩漏電流輸入

        ※PW3365最大至5A
        ※測量洩漏電流用（不可用於功率測量）

        資料儲存媒介

        ※請務必使用本公司選件之儲存媒介。若使用選件之外的儲存媒介，可能會發生不能正常儲存、讀取的情形，無法保證能夠順利使用。

        • SD 儲存卡 2GB Z4001 SD 儲存卡 2GB Z4001
            • 2 GB
          • SD 儲存卡 Z4003 SD 儲存卡 Z4003
              • 8 GB

            電流輸入

            ※測量功率、負載電流用（單相須用1個，三相須用2個或3個）

            電源

            ※Z1008為標配品， 9459為PW9002所含電池組耗盡時更換用

            • AC適配器 Z1008 AC適配器 Z1008
                • AC 100〜240 V
              • 電池組 9459 電池組 9459
                  • NiMH，透過主機充電

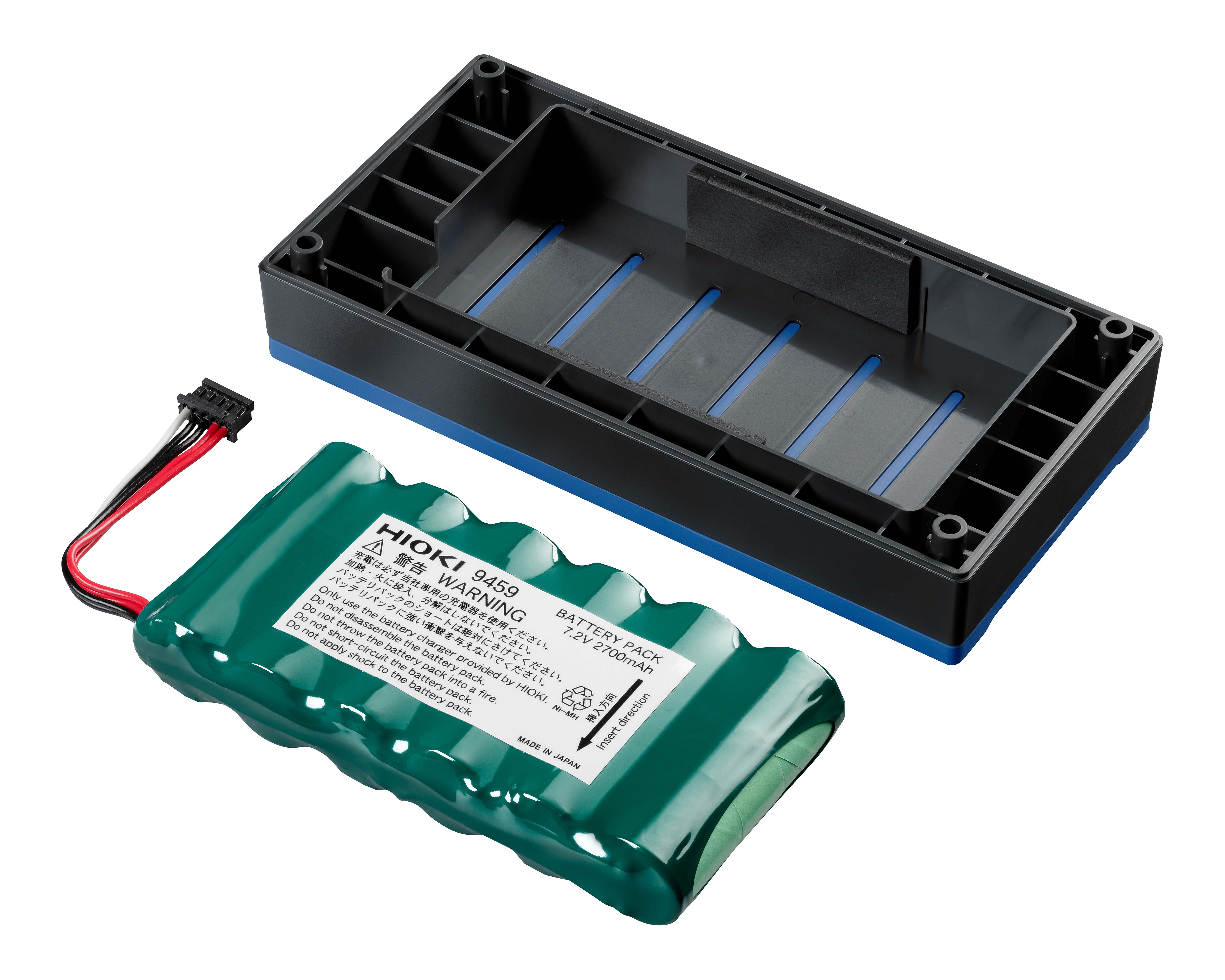

                • 電池套組 PW9002 電池套組 PW9002
                    • 套組內容為電池組9459及外殼

                  電壓輸入

                  ※PW9020為標準配備品，附有3個，此處為另外選購用(以1個為單位)

                  • 電壓感測器 PW9020 電壓感測器 PW9020
                      • PW3365專用，線長3 m

                    PC測量

                    產品型錄

                    非接觸式勾式功率計（電力計）PW3365-產品型錄 2024.10 pdf（20.50M） file_download
                    節能效果的測量案例 pdf（3.21M） file_download
                    電力品質分析儀、功率計選型指南 pdf（6.07M） file_download
                    數據中心．通訊基地台解決方案 pdf（2.16M） file_download

                    使用說明書 部分資料請先 登入會員 以完整下載。

                    非接觸式勾式功率計（電力計）PW3365-使用說明書 英文版 2018.04 Ver1 pdf（3.24M） file_download
                    非接觸式勾式功率計（電力計）PW3365-操作指南 英文版 2024.05 Ver6 pdf（4.83M） file_download
                    非接觸式勾式功率計（電力計）PW3365-操作指南 簡中版 2024.06 Ver5 pdf（6.38M） file_download

                    產品外觀圖 部分資料請先 登入會員 以完整下載。

                    非接觸式勾式功率計（電力計）PW3365-20-外觀圖 pdf（78.33K） file_download
                    非接觸式勾式功率計（電力計）PW3365-30-外觀圖 pdf（78.11K） file_download
                    非接觸式勾式功率計（電力計）PW3365-外觀圖 外接PW9002 pdf（88.06K） file_download
