Application檢測工廠電壓驟降對不斷電電源裝置(UPS)之影響
頻繁的電壓驟降會對UPS造成負擔。利用電力分析儀(電力品質分析儀)對電源波形進行數日監控、分析其行為，可用來實施合適的對策。
■Point
- 使用電力分析儀(電力品質分析儀)的事件功能可以捕捉電壓變化。
透過降低對不斷電電源裝置(UPS)造成的負擔、電壓驟降（瞬間的電壓下降）可以對設備的誤動作進行對策。

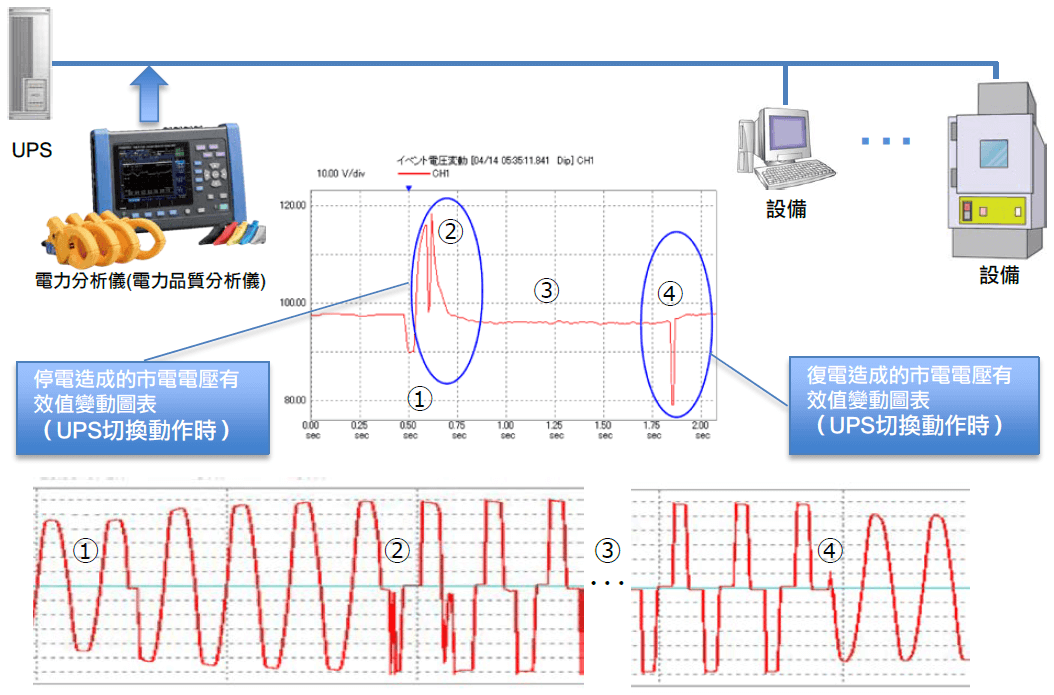

■事件電壓分析例
- 電壓驟降開始，變成90Vrms。此時從市電切換到UPS。
- 電壓有效值上升，變成116Vrms。電壓波形從正弦波切換為方形波狀。
- 方形波持續約1.2秒左右。
- 從UPS切換為市電。切換時瞬間低下到78Vrms。
使用設備
- 電力分析儀(電力品質分析儀) PQ3198-92（600A感測器4支SET、標配PC應用軟體）
- 電力分析儀(電力品質分析儀) PQ3198-94（6000A感測器4支SET、標配PC應用軟體）
- 電力分析儀(電力品質分析儀) PQ3100-91（600A感測器2支SET、標配PC應用軟體）
- 電力分析儀(電力品質分析儀) PQ3100-92（600A感測器4支SET、標配PC應用軟體）
- 電力分析儀(電力品質分析儀) PQ3100-94（6000A感測器4支SET、標配PC應用軟體）
記載內容為2019年3月的資訊。產品參數可能會有更改，請以現在發行的為準。
