電池阻抗檢測器(測試器) BT4560-50
大容量電池電芯的EIS測量
- EIS 測量頻率:0.01 Hz ~ 1.05 kHz
- 阻抗和電壓、温度同時測量
- 便於R&D的評價應用軟體
- 能與第三方等效迴路分析軟體進行數據互換
- 對應生產線:LAN介面和專用掃描器
- 獲得CSA認証
不標配測試線。請根據測量用途購買選件中的測試線。
從R&D到產線都可使用的高信賴性EIS測量儀器
電池阻抗檢測器(測試器)BT4560可從研究開發到生產線,迅速且簡單地進行EIS測量*1。它能擴展至有效率測量多個電池的評估系統,在大容量電池的品質管理中實現高精度測量。此外,新的LAN接口使得檢查系統的構建更加容易,提高了整體的便利性。
*1: EIS(Electrochemical Impedance Spectroscopy:電氣化學阻抗分光法)是一種使用小型交流信號測量電池在廣泛頻率範圍內阻抗的方法。這種方法可以提供電池內部的電阻和反應性等詳細的洞察,有助於理解電池的行為和性能,因此在研究開發和品質管理中非常有用。
管理電解液電阻、電荷移動電阻、擴散電阻提升電池品質
・測量頻率為0.01 Hz~1.05 kHz之間的設定下測量
・低頻的電荷移動電阻與擴散電阻的測量
・高頻的電解液電阻與焊接電阻的測量
・可繪製奈奎斯特 (Cole-Cole)圖的應用軟體
・使用等效迴路分析軟體,輕鬆解析電池內部狀態

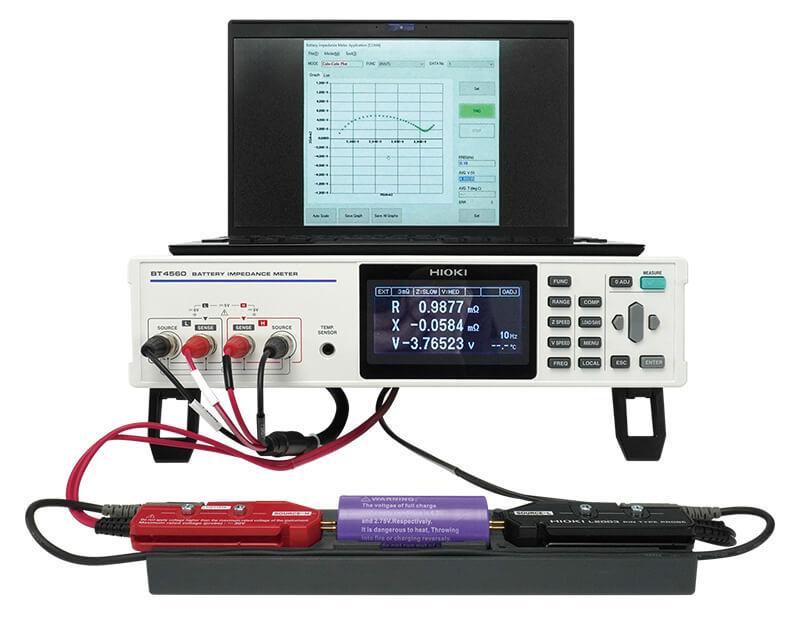

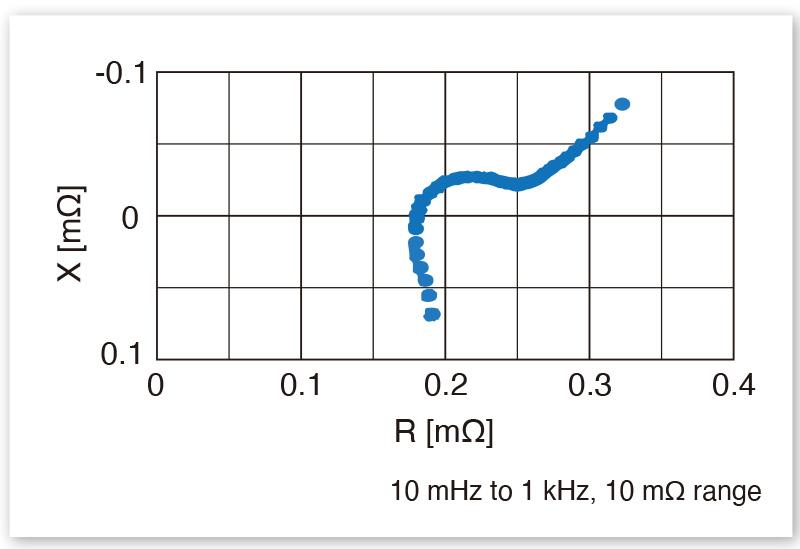

奈奎斯特(Cole-Cole)圖瞬間製作
1 mΩ以下的超低阻抗測量
使用4端子對測量專用探棒,降低發生磁束
四端子對構造的探棒,可以提供不受環境或是線纜配線影響,進行非常安定的測量。
BT4560-50
基本參數(精度保證期間一年)
最大輸入電壓 | 最大5V |
---|---|
測量項目 | 阻抗、電壓、溫度 |
阻抗測量 | 測量參數:R電阻, X電抗, Z 阻抗, θ相位角, 測量頻率:0.01 Hz~1050 Hz, 測量量程:3.0000 mΩ, 10.0000 mΩ, 100.000 mΩ 測試電流:3 mΩ 量程:1.5 Arms, 10 mΩ量程:500 mArms, 100 mΩ量程:50 mArms |
電壓測量 | 測量量程:5.00000 V(單量程),測量時間:0.1s(Fast)~1.0 s (Slow) |
溫度測量 | 測量量程:-10.0 ℃~60.0 ℃,測量時間:2.3s |
基本精度 | ¦Z¦: ±0.4% rdg. θ: ±0.1°, V: ±0.0035% rdg. ±5 dgt., 温度: ±0.5℃ (10.0℃〜40.0℃時) |
功能 | 比較、自我校準、採樣延遲、平均值、接觸檢查、電壓極限、阻抗測量時電位勾配補償,交流施加時充放電防止,按鍵鎖定,系統測試, 面板儲存.讀取(最多126組) |
介面 | LAN, RS-232C, USB, EXT. I/O (可NPN/PNP切換) |
電源 | 額定電源電壓:AC 100 V~240 V 額定電源頻率:50 Hz/60 Hz 額定功率:80 VA max |
體積及重量 | 約330W × 80H × 293D mm (不包含突起物), 約3.8 kg |
附件 | 電源線×1,使用說明書×1,調零板×1,USB連接線(A-B型)×1,CD-R(通訊說明書,PC應用軟體,USB驅動)×1 |
