導電性漿料分析系統 （單機版本） SA2634
定量評價LIB電極漿料的電子傳導性
- 利用指定機種進行LiB電極漿料的阻抗測量
- 無須設定等效迴路與初期值設定的自動解析功能
- 利用「DCR」「Rratio」「Uniformity」進行電子傳導性的數值評價
本產品為單機版本，若要使用雲端版請參考另一產品頁面
漿料解析軟體 SA2634能幫助電池研究者與品保團隊，客觀的將鋰電池(LIB)漿料的電子傳導性定量化。
提供DCR、Rratio、Uniformity 三項定量指標，無須主觀的評估，就能快速地評估出具有優秀傳導性的電池漿料，提升R&D流程與生產效率。如此一來，可以生產優秀的電極片與電芯，縮短開發時間與提升良率。
提升液態LiB製造工程的良率
電極片的品質大幅左右了鋰電池(LiB)的性能與良率，若要更加提升產品品質，就必須要重新審視前端的漿料工程，並分析原因。
本產品為單機版本，若有需要雲端版本可參考另一產品頁面：
雲端版本
為提升電芯、電極片品質的漿料評估
為了提升鋰電池的性能與良率，高品質的電極片是不可或缺的。因此必須要將前端的漿料工程進行最佳化。
SA2634能夠定量評估漿料的電子傳導性，透過各項參數，如：材料特性、材料比率、混合方法、混合時間等等要因做為評估數據。透過這項流程，研究者可以縮短開發的尋換，ＱＡ管理者能夠確保產品品質的一貫性。

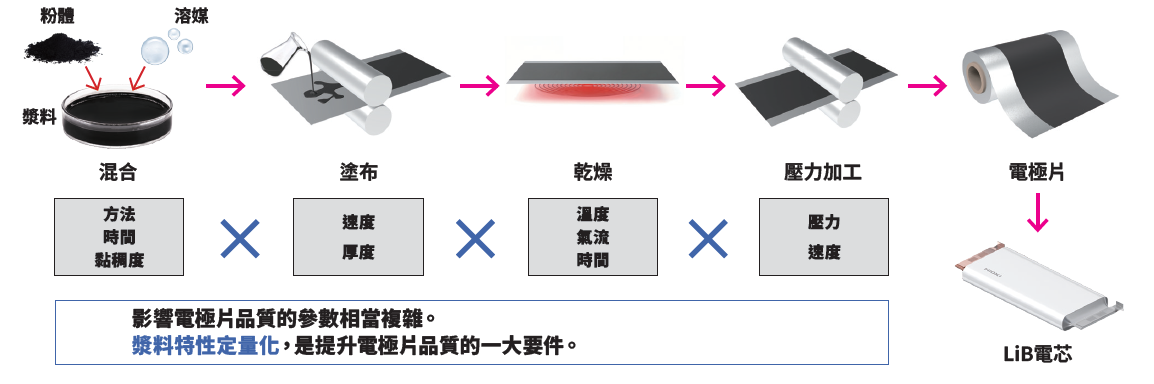

從粉末、溶媒到電極片，是由許多參數交互作用與影響的，因此產品品質也會受到影響。若能夠將漿料測性定量化，就能夠大幅提升電極片的品質。
只需少量的原液即可評估
正極/負極漿料、導電貼片只需少許 1 mL 即可評估（無須事前處理）。以高效率性，來加速假設研究的過程。

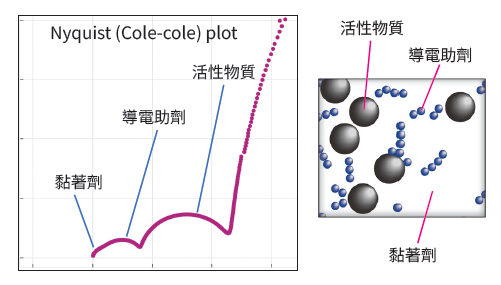

阻抗測量

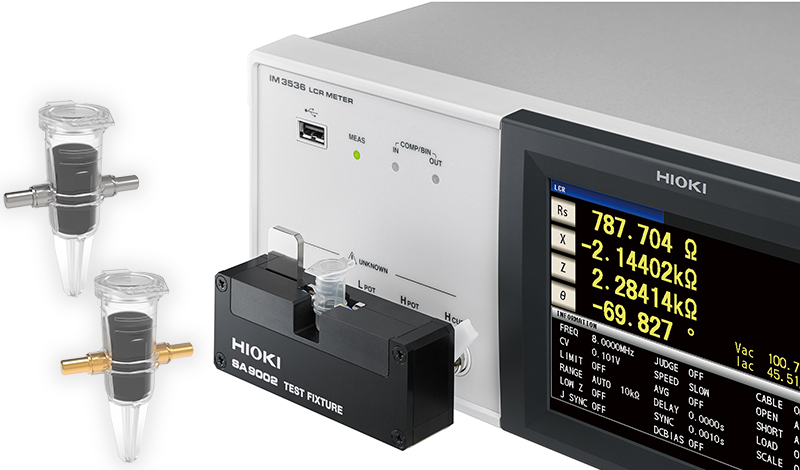

專用電極電芯與測試治具能大幅降低測量雜訊，確保高再現性的阻抗數據。由 SA2634 控制的頻率掃描測量約可在1分鐘內完成，並將測量過程中漿料狀態的變化降至最小。

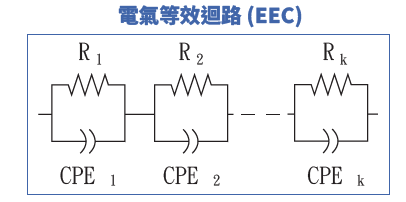

等效迴路分析
S A 2 6 3 4 可自動化建立複雜的等效電路與初始值設定，並支援最多 10 0 0 筆檔案的同時處理。藉此能提升批次處理效率，加速比較與評估，並在無需深厚解析專業知識的情況下，將阻抗數據轉換為電路參數。
定量指標化

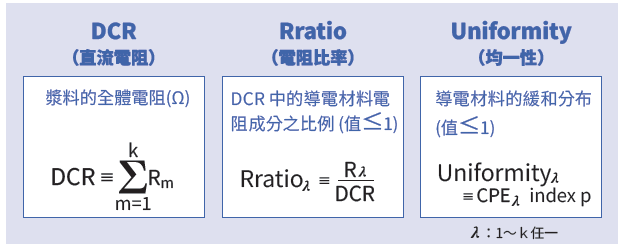

由解析結果可導出「DCR」「Rratio」「Uniformity」三項指標。這些指標不僅能進行定量評估，亦可作為部門間或合作公司之間的共通語言。
SA2634
分析軟體 SA2634
| 動作環境（PC） | OS：Windows 10， Windows 11， RAM：8 GB以上， 儲存空間：1 GB以上的空容量， 顯示器：解析度 1920 × 1080以上推薦， 介面：USB 2.0 / 3.0， LAN， NET Framework：4.7.2以上 |
|---|---|
| 控制對象儀器 | LCR METER IM3536 |
| 憑證認證方式 | USB認證金鑰（附件） |
| 言語 | 英文、日文 |
| 測量 | 掃描頻率設定 4 Hz～8 MHz（IM3536連接時）， 測量訊號電平 10 mV～1 V（定電壓CV模式）， Nyquist Plot顯示 |
| 解析 | 解析方式：阻抗數據的等效迴路分析 演算指標：DCR， 各Rratio， 各Uniformity |
電極電芯 SA9001, SA9001-01
| 外觀尺寸 | 約27W × 42H × 37D mm（包含電極） |
|---|---|
| 重量 | 約2.3 g |
| 材質 | 容器：聚丙烯（PP）， 電極：黃銅（素地） |
| 容量 | 約1 mL |
| 電極探針 | 直徑（測量物接觸部分）：3 mm ±0.1 mm 電極間隔：6 mm ±0.3 mm 電極表面處理：鍍鎳（SA9001）， 鍍金（SA9001-01） |
| 使用溫溼度範圍 | 23°C ±5°C、80% RH以下（未結露) |
| 保存溫溼度範圍 | −10°C～50°C、80% RH以下（未結露) |
| 使用場所 | 室內，高度2000 m |
| 數量 | 50個 |
測試治具 SA9002
| 可測量頻率 | DC ～ 10 MHz |
|---|---|
| 可連接被測物 | 電極電芯 SA9001 |
| 殘留阻抗 | 短路時殘留電阻 200 mΩ以下（100 Hz時參考） 電極間寄生電容 0.2 pF以下（1 MHz時參考） |
| 外觀尺寸 | 約98W × 38H × 24D mm（不含突起物） |
| 重量 | 約210 g |
| 附件 | 補償用短路治具 |
點擊下方選框選擇分類，會顯示該選件的選項。
電極電芯
SA9001：NMP溶媒用
SA9001-01：水溶媒用

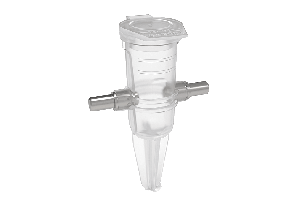

電極電芯 SA9001
- 注入測量對象漿料用，NMP溶媒用
- 50個一組

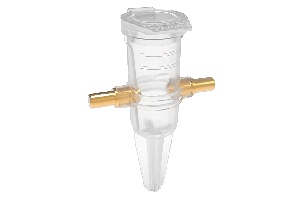

電極電芯 SA9001-01
- 注入測量對象漿料用，水溶媒用
- 50個一組
測試治具

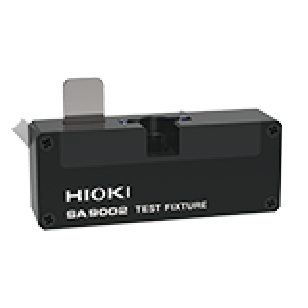

測試治具 SA9002
- 電極電芯SA9001專用測試治具
- 可一鍵安裝SA9001
產品型錄
使用說明書 部分資料請先 登入會員 以完整下載。
| 項目 | 分類 | 版本 | 公開日期 |
| SA2634｜分析軟體｜V1.01.0.0 | 免費軟體 | V1.01.0.0 | 2026-02-06 |
|---|
